Методы испытаний
- измерение мегаомметром сопротивления разрядников перед включением в сеть и при выводе в плановый ремонт оборудования;
- измерение при выпрямленном напряжении тока проводимости;
- измерение пробивного напряжения;
Измерение сопротивления изоляции разрядников мегаомметром
Оценка состояния элемента может производиться также сопоставлением значений сопротивлений однотипных элементов одной фазы разрядника, а также элементов разных фаз, полученных с завода в одно время.
У элементов разрядников, изменение сопротивления которых превышает допустимое значение, следует дополнительно измерять ток проводимости при выпрямленном напряжении и по результатам этого измерения производить окончательную оценку состояния разрядника.
Значения сопротивлений разрядников РВН, РВП, РВО и GZ должны быть не менее нескольких тысяч мегаом, а разрядников РВС - от нескольких сотен до нескольких тысяч мегаом.
Сопротивление измеряется у разрядников на напряжение 3 кВ и выше мегаомметром на напряжение 2500 В, а у разрядников на напряжение до 3 кВ мегаомметром на напряжение 1000 В.
Измерение мегаомметром следует производить после дождливого периода в сухую погоду при температуре выше +5 °С.
Сопротивление утечек разрядников РВН, РВП, РВО и опорной изоляции разрядников двухколонковой конструкции достигает нескольких тысяч мегаом, сопротивление элементов разрядников РВС должно иметь значение от нескольких сотен до нескольких тысяч мегаом.
Для исключения погрешности измерений из-за влияния возможных утечек наружная поверхность фарфоровых покрышек должна быть чистой и сухой. При повышенной влажности окружающего воздуха измерения должны производиться с применением экрана (рис. 7.1).
Значение измеренного сопротивления должно соответствовать значениям, указанным в паспорте аппарата или в действующих Нормах испытания электрооборудования ПУЭ табл. 21.1 и Приложение 3 ПТЭЭП табл. 22.

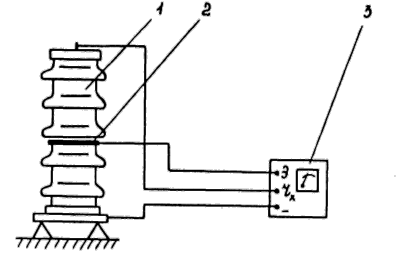

Рисунок 7.1 - Измерение сопротивления вентильного разрядника
с помощью мегаомметра: 1 - объект испытаний; 2 -экранное кольцо;
3 - мегаомметр
Измерение токов проводимости вентильных разрядников
Измерение тока проводимости позволяет выявить увлажнение внутренних деталей разрядников и ограничителей перенапряжений при нарушении их герметичности на ранних стадиях развития дефекта.
Предельные значения токов проводимости вентильных разрядников РВС, РВРД, РВМ, РВ-25, РВЭ-25, РВЭМ-25, РВМГ и РВМК при выпрямленном напряжении приведены в табл. 21.2 Норм ПУЭ, табл.23 Приложение 3 ПТЭЭП и заводских паспортах.
Cхема измерения токов проводимости приведена на рис. 7.2, пунктиром показаны другие варианты измерения токов проводимости.
Выпрямленное напряжение для измерения токов проводимости разрядников получают от испытательной установки. В качестве испытательных установок могут быть использованы установки типа АИД-70 или другие.
Для измерения токов используется магнитоэлектрический микроамперметр типа Ml.200 или ему подобный с пределами измерения до 1,5 мА класса точности 0,5. Микроамперметр должен включаться в цепь заземления разрядника.
Рисунок 7.2 - Электрическая схема установки для измерения тока
проводимости:
R1 - защитный резистор; T1 - регулятор напряжения; Т2 - высоковольтный трансформатор; VD - выпрямитель; R2 - токоограничивающий резистор; С - сглаживающий конденсатор; FV - испытуемый элемент разрядника; R3 - добавочный нелинейный резистор; PV - киловольтметр; РА2 - микроамперметр; PA1 - микроамперметр для измерения тока проводимости.
Для измерения выпрямленного напряжения применяются киловольтметры типов С-96, С-100 или микроамперметры класса точности 0,5 с добавочным нелинейным резистором типа СН.
Разрядники или их элементы, значения токов проводимости которых меньше или больше указанных в нормах, должны быть выведены в ремонт.
Уменьшение значения тока проводимости в несколько раз (или десятки раз) по отношению к нормальному значению указывает на обрыв в цепи шунтирующих резисторов. Увеличение значения тока проводимости является, как правило, результатом увлажнения разрядника, при этом значительные повышения проводимости происходят в случаях закорачивания части шунтирующих резисторов каплями влаги или отложения продуктов коррозии между электродами искровых промежутков.
Измерение токов проводимости вентильных разрядников следует производить после дождливого периода в сухую погоду с положительной температурой.
Поверхность фарфоровых покрышек разрядников при измерении должна быть чистой и сухой. Если измерение производится при температуре, значительно отличающейся от 20 °С, то в результат измерения следует вносить поправку:
- уменьшить замеренные значения токов проводимости на 0,3 % на каждый градус повышения температуры свыше 20 °С;
- увеличить замеренные значения токов проводимости на 0,3 % на каждый градус понижения температуры ниже 20 °С.
При измерениях внутри помещений для получения определенного температурного режима разрядники перед измерением должны быть выдержаны в помещении не менее 4 ч в летний период и не менее 8 ч - в зимний.
Установление требуемого значения испытательного напряжения на разряднике рекомендуется контролировать с помощью микроамперметра, включенного через дополнительный нелинейный резистор (измерительные комплекты) СН с коэффициентом вентильности, близким коэффициенту вентильности шунтирующих резисторов.
