Порядок проведения измерений:
подключить измеритель с помощью питающего и измерительного кабелей к сети и трансформатору, не находящегося под напряжением (рис. 3.17 и рис.3.18);
включить питание и задать уставки в меню;
подать на трансформатор напряжение возбуждения, провести измерения и отключить напряжение возбуждения;

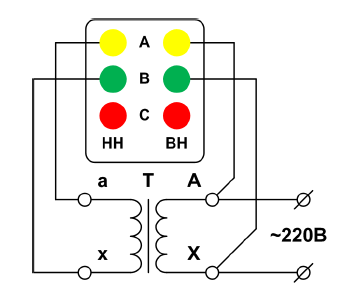

Рисунок 3.17 – Схема определения Ктр однофазного трансформатора

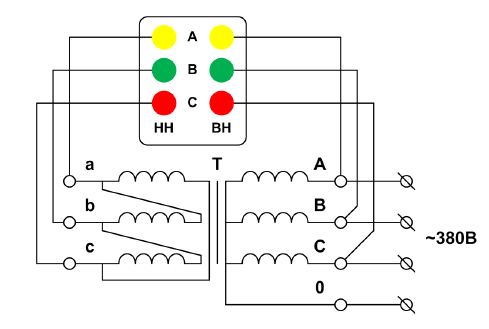

Рисунок 3.18 – Схема определения коэффициента трансформации
трехфазного трансформатора при трехфазном возбуждении
Курсор в правой части индикатора управляет кнопками «вверх» и «вниз». Выбор и возврат в пункты меню осуществляется кнопкой ПУСК.
В первой строке индикатора отображаются следующие установки измерителя:
ручной или автоматический выбор пределов измерения;
номер страницы памяти и время измерения;
пределы измерения каналов Uнн.

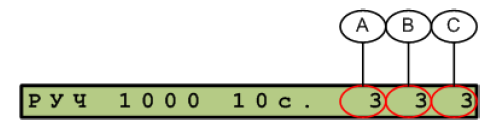

При включенном автоматическом выборе предела измерения каналов Uнн, нажатие кнопки ПУСК на пункте меню «Запуск» переводит измеритель непосредственно к процессу измерения. Измерение начинается с 500 В для каждого канала Uнн. После измерения, если измеренное значение меньше 10% максимального значения предела, то выбирается предел ниже, если измеренное значение выше предела на 5% максимального значения предела, то выбирается предел выше.
При отключенном автоматическом выборе предела измерения нажатие кнопки ПУСК на пункте меню «Запуск» переводит измеритель к меню выбора предела измерения для каждого канала Uнн:
Нажатие на кнопку ПУСК на строке, соответствующей одному из каналов Uнн, увеличивает предел измерения. Нажатие на кнопку ПУСК на пункте меню «Далее» переводит измеритель непосредственно к процессу измерения. На индикаторе в строке статуса отображаются номера выбранных пределов измерения каналов Uнн.
Номер предела |
Максимальное значение напряжения, В |
0 |
0,5 |
1 |
5 |
2 |
50 |
3 |
500 |
Результат измерения напряжения всех каналов отображается в вольтах (рис. 3.19). Коэффициент трансформации для каждой из фаз рассчитывается как отношение напряжения канала ВН к напряжению канала НН:
Кт = Uвн/Uнн
Рисунок 3.19 - Результат измерения напряжения всех каналов
Далее производится сохранение полученных значений измерения в памяти измерителя. Обмен данными с ПК производится через интерфейс RS-232
6.
Определение полярности и группы соединения обмоток
Проверка полярности обмоток выполняется для контроля правильности маркировки выводов обмоток трансформаторов при их сборке.
В условиях эксплуатации проверку полярности и группы соединения обмоток рекомендуется производить методом постоянного тока с использованием в качестве контролирующего прибора гальванометр.
Схема проверки полярности и группы соединения обмоток приведена на рис. 3.20.

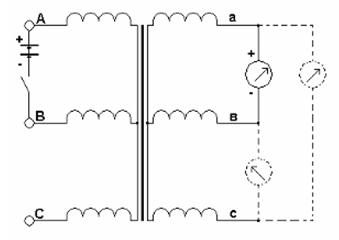

Рисунок 3.20 – Схема проверки группы соединения обмоток
На обмотку ВН подают напряжение 2-4 В постоянного тока, а к обмотке НН попеременно к каждой фазе подключают гальванометр с нулём по середине шкалы. По отклонению стрелки гальванометра вправо или влево и отсутствию отклонения при помощи таблицы 1.5 определяют группу соединения трансформатора.
При определении правильности обозначений выводов необходимо руководствоваться тем, что при одноименных выводах отклонение прибора будет максимальным по сравнению с отклонением прибора при подключении к разноименным выводам. Для трехфазных трансформаторов схема соединения обмоток “Y/Yн” батарея подключается к выводам обмотки ВН фазы А и С, причем “+” батареи присоединяется к фазе А. Прибор соединяется с нулевым выводом и фазным выводом “а” обмотки НН. Затем с фазными выводами “в” и “с”, рубильник “Р” включается и выключается. Если при включении рубильника: отклонение прибора вправо (значительное), то “+” прибора присоединен к зажиму “а” обмотки НН; показания прибора “0” или незначительно отклонено вправо или влево, то прибор подключен к зажиму “в” обмотки НН; отклонение прибора влево (значительное), то “+” прибора подключен к выводу “с” обмотки НН.
При этом плюс источника постоянного тока и плюс гальванометра присоединяются к одноименным зажимам обмоток.
Если обмотки ВН и НН трансформатора намотаны в одну сторону, то при кратковременном замыкании цепи постоянного тока стрелка гальванометра отклонится вправо, а при размыкании цепи - влево. Это будет свидетельствовать о правильной маркировке концов обмоток. Отклонение стрелки гальванометра вправо обозначается знаком плюс, а влево - знаком минус.
Для проверки группы соединения трехфазного двухобмоточного трансформатора источник постоянного тока последовательно подключается к выводам А-В, В-С, А-С обмотки ВН и проверяется отклонение стрелки гальванометра на фазах а-в, в-с, а-с. При этом производится девять измерений.
При контроле групп соединения трехфазных трехобмоточных трансформаторов и автотрансформаторов питание подается на обмотку ВН, а отклонение стрелки гальванометра контролируется на обмотках СН и НН. Затем питание подается на обмотку СН, а отклонение стрелки гальванометра контролируется на обмотке НН.
На рис. 3.21 приведены схемы проверок на трехфазных двухобмоточных трансформаторах с группой соединения 0 (12). Знаки плюс и минус отклонения стрелки гальванометра указаны для случая включения цепи тока.

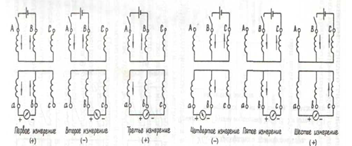

Рисунок 3.21 – Определение группы соединения У/У-0 трехфазного трансформатора
Группы соединений Ун/У-0, У/Ун-0 проверяются аналогично по схемам, приведенных на рис.3.21.
Знаки отклонения стрелки гальванометра при определении группы соединения трехфазных трансформаторов методом постоянного тока приведены в табл. 3.2.
Таблица 3.2
Знаки отклонения стрелки гальванометра при определении группы соединения трехфазных трансформаторов методом постоянного тока
Питание подано к выводам ВН (СН) |
Отклонение стрелки гальванометра, присоединенного к выводам НН (СН) |
|||||
а-в (Аm-Вm) |
в-с (Вm-Сm) |
а-с (Аm-Сm) |
а-в (Аm-Вm) |
в-с (Вm-Сm) |
а-с (Аm-Сm) |
|
Группа соединения 0 |
Группа соединения 11 |
|||||
А-В (Аm– Вm) |
+ |
- |
+ |
+ |
0 |
+ |
В-С (Вm– Сm) |
- |
+ |
+ |
- |
+ |
0 |
А-С (Аm– Сm) |
+ |
+ |
+ |
0 |
+ |
+ |
