Определение температуры вспышки
Определение температуры вспышки трансформаторного масла в закрытом тигле необходимо для обнаружения в оборудовании процессов разложения масла и является критерием фракционного состава масла. Определяется по ГОСТ 6336-75.
Отобранная проба в объеме 100 мл перед испытанием должна быть осушена. Прибор для определения вспышки должен быть установлен в таком месте, где нет движения воздуха, или закрыт экраном с трех сторон и затенен, чтобы хорошо наблюдать вспышку. Масло нагревают в закрытом тигле с постоянной скоростью при непрерывном перемешивании до температуры, при которой смесь паров и газов с воздухом, образовавшихся на поверхности масла, вспыхивает от источника зажигания, однако не приводит к его постоянному горению. При испытаниях контролируют барометрическое давление, с целью вычисления поправки.
Температуру вспышки определяют по формулам (п.4.1 ГОСТ 6336-75). Окончательным результатом является среднеарифметическое значение двух параллельных испытаний. Если температура вспышки не соответствует норме или произошло ее снижение более чем на 60С по сравнению с предыдущим испытанием, качество масла считается неудовлетворительным.
Рисунок 3.10 - АТВ-20 – аппарат для определения температуры вспышки в закрытом тигле по методу Пинского-Мартенса
Определение влагосодержания
Значение влагосодержания масла является критерием готовности его к заливке, а также служит для определения причин ухудшения свойств масла или твердого диэлектрика в аппарате.
Влагосодержание масла увеличивает электрическую проводимость и диэлектрические потери, а также снижает электрическую прочность. С другой стороны влага может задерживать генерацию зарядов в масле. Масло с содержанием воды 10 мкг на грамм считается сухим. При поставке влагосодержание масла может достигать 35 мкг/г.
Наличие воды определяют при нагревании масла в пробирке до температуры 1300С и наблюдении за его состоянием. При этом не должны быть слышны щелчки или треск.
Определение растворенной воды в масле производится в приборе ПВН с применение рекомендованных ГОСТ 7822-75 реактивов и материалов. Определение растворенной в масле воды осуществляют измерением объема выделившихся газов в результате взаимодействия гидрида кальция (СаН2) и воды, содержащейся в масле. Влагосодержание определяется в г/т или весовых процентах.
5.
Измерение коэффициента трансформации
Измерением коэффициента трансформации проверяется соответствие числа витков трансформатора расчетному значению.
В условиях эксплуатации измерение коэффициента трансформации производится при вводе в эксплуатацию нового трансформатора и после ремонта трансформатора, если при этом производится замена или реконструкция обмоток. Коэффициентом трансформации (КТ) называется отношение напряжения обмотки более высокого напряжения к напряжению обмотки более низкого напряжения при холостом ходе трансформатора. Как правило, определяется коэффициент трансформации между обмотками ВН-НН и СН-НН.
Для трансформаторов и автотрансформаторов со схемами и группами соединения обмоток Ун/Δ -11, Ун/Δ /Δ -11-11,Ун авто/Δ-0-11, Ун/Ун/Δ -0-11 при измерениях по схемам рис. 3.11 и рис .3.13 определяется фазный коэффициент трансформации (Кт.ф). Например, измерением на фазе А:
где UA – напряжение на фазе А обмотки ВН; Ua-c – напряжение на фазе А обмотки НН; A , a – количество витков на обмотках соответственно ВН и НН фазы А.
Для трансформаторов со схемой и группой соединения Ун/У-0 при однофазном возбуждении обмотки ВН (см. рис. 3.12) определяется половинное значение фазного коэффициента трансформации.
Это видно из приведенной ниже формулы для случая возбуждения фазы А обмотки ВН:
принимая, что количество витков а и с обмотки НН равны друг другу. Аналогичные результаты могут быть получены для случаев возбуждения фаз В и С. На рис. 3.12 присоединение вольтметра к выводам фаз обмотки НН дано условно.

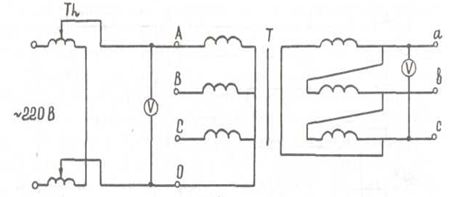

Рисунок 3.11 - Схема измерения для определения коэффициента трансформации трехфазного двухобмоточного трансформатора (схема и группа соединения Ун/Δ -11) при однофазном возбуждении и измерении на фазе А
Рисунок 3.12 - Схема измерения для определения коэффициента трансформации трехфазного двухобмоточного трансформатора (схема и группа соединения Ун/У-0) при однофазном возбуждении и измерении на фазе А

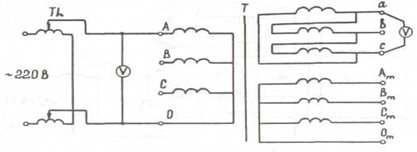

Рисунок 3.13 - Схема измерения для определения коэффициента трансформации трехфазного трехобмоточного трансформатора (схема и группа соединения Ун/Ун/Δ -0-11) при однофазном возбуждении и измерении
на фазе А

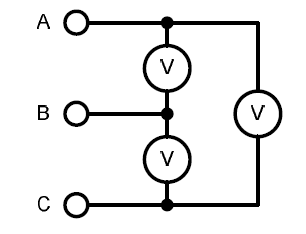

Схема измерения для определения коэффициента трансформации двухобмоточного трансформатора со схемой и группой соединения У/У-0 приведена на рис. 3.14.
Линейный коэффициент определяется из выражения:
Кт.л. = Uл.ВН/ Uл.НН
где Кт.л. – линейный коэффициент трансформации; Uл.ВН – линейное напряжение обмотки ВН; Uл.НН – линейное напряжение обмотки НН.

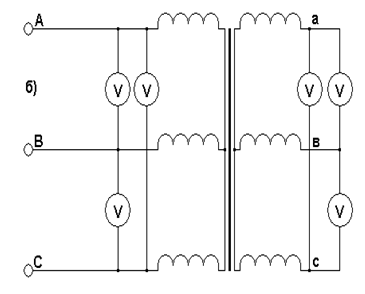

Рисунок 3.14 - Схема измерения для определения коэффициента трансформации трехфазного двухобмоточного трансформатора (схема и группа соединения Ун/У-0) при трехфазном возбуждении
В настоящее время для измерения коэффициента трансформации трансформаторов применяются следующие современные приборы:
Отечественные:
Измерители параметров трансформаторов типа «Коэффициент» («Коэффициент-1» и «Коэффициент-3», «Коэффициент-3.3»;
Зарубежные (Франция, фирма Chauvin Arnoux):
Однофазные измерители коэффициента трансформации - ATRT-01, DTR8500;
Трехфазные измерители коэффициента трансформации - ATRT-03В, Tri-Phase.

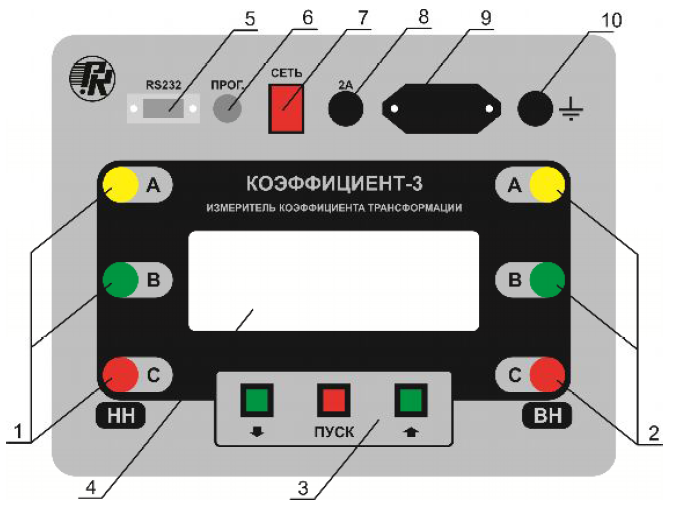

Рассмотрим методику измерения коэффициента трансформации на примере измерителя «Коэффициент – 3». Внешний вид лицевой панели показан на рис. 3.15:
1 и 2 – разъемы подключения входных кабелей каналов Uнн и Uвн;
3,6,4 – кнопки: управления, включения режима программирования, индикатор;
5, 10 – разъемы подключения ПК и защитного заземления;
7,9 – выключатель и колодка подключения кабеля сетевого питания;
8 – держатель предохранителя.
Рисунок 3.15 - Внешний вид лицевой панели измерителя
«Коэффициент – 3».
Схема внутренних соединений каналов низкого и высокого напряжений показана на рис.3.16. Измеритель «Коэффициент – 3» в соответствии с требованиями ГОСТ 3484 позволяет измерять коэффициент трансформации трансформаторов всех групп и схем соединения по ГОСТ 30830 одновременно по трем фазам в диапазоне измерения от 1 до 10000, с ручным или автоматическим выбором предела измерения с погрешностью:
Δ = ±[0,5 +0,05x(Km/Km min -1)]
Рисунок 3.16 - Схема внутренних соединений каналов НН и ВН
