Испытание изоляции повышенным напряжением частотой 50 Гц

Испытание электрической прочности изоляции производится на полностью собранном аппарате. Испы­тание изоляции относительно заземленных частей конструкции и между фазами производится путем приложения повышенного на­пряжения поочередно ко всем фазам при заземленных других фазах.

Продолжительность приложения испытательного напряжения 1 мин. Нормы испытаний приведены в ПТЭЭП и табл 5.2 .

Таблица 5.2.

Нормы испытаний масляных выключателей повышенным

напряжением промышленной частоты

Номинальное напряжение, кВ	6	10
Номинальное напряжение фарфоровой изоляции, кВ	32	42
Номинальное напряжение для другой изоляции, кВ	28,8	37,6

Для испытания повышенным напряжением изоляции выключа­телей до 10 кВ включительно использовать установки, типа АИД-70 и др.

Испытательное напряжение прикладывается:

- к среднему полюсу масляного выключателя во включенном его положении при заземленных крайних полюсах. Этим проверяется междуфазовая изоляция выключателя;

- ко всем трем полюсам выключателя при включенном его положении относительно "земли". Этим проверяется основная изоляция выключателя;

- между разомкнутыми контактами одного и того же полюса при отключено положении выключателя. Этим проверяется изоляция внутреннего разрыва выключателя.

Схемы испытания масляного выключателя повышенным напряжением представлены на рис. 5.1 и 5.2. Если при испытании прослушиваются потрескивания, ненормальные шумы испытания прекращают и принимают меры к выявлению и устранению причин. Изоляция вторичных цепей и обмоток электромагнитов включения и отключения испытывается напряжением 1 кВ. Продолжительность испытания 1 мин.

Рисунок 5.1- Схемы испытаний масляных выключателей

повышенным напряжением а - средней фазы; б - каждой из трех фаз; в – контактного разрыва.

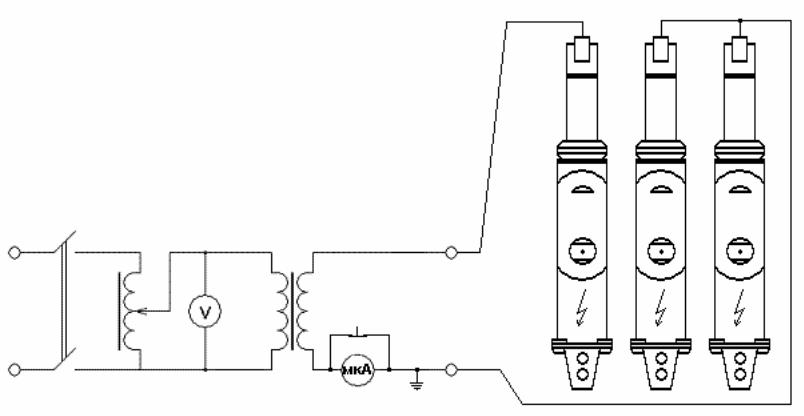

Рисунок 5.2 – Схема испытаний масляного выключателя

1.3.

Измерение сопротивления постоянному току

Определение переходного электрического сопротивления токо­ведущего контура каждого полюса и его отдельных элементов (каждого разрыва дугогасительной камеры и отделителя, токоведущих шин) следует считать одним из основных и наиболее ответственных электрических испытаний выключателя. Полное сопротивление то­коведущего контура измеряется от одного аппаратного вывода до другого. При получении неудовлетворительных данных при измерении рекомендуется произвести 2-х-3-х кратное включение и отключение масляного выключателя, т. к. после нескольких операций включения и отключения происходит самоочистка контактных поверхностей и снижение общего омического сопротивления выключателя. Такая самоочистка является нормальной и должна быть рекомендована для всех выключателей.

Критерием надежности контактов некоторых типов выключателей служит величина вытягивающего усилия подвижного контакта собранного полюса до заливки маслом (при недоходе к "мертвому" положению не более чем на 10 мм). Так, для выключателей типа ВМП-10 эта величина должна быть в пределах -20-22кг. Измеренные значения сопротивлений не должны отличаться от заводских данных более, чем на 3%.

Измерение производится микроомметрами, мостами или методом амперметра-вольтметра. Измерение сопротивления постоянному току независимо от ме­тода производится при установившемся тепловом режиме, при ко­тором температура окружающей среды отличается от температуры измеряемого объекта не более чем на ±3°С.

Приведение измеряемого сопротивления к необходимой темпе­ратуре производится по формуле:

_,

где ₂ – искомая температура обмоток при испытании Т=235С;

r_2 – сопротивление обмотки при температуре ₂;

r_1 – сопротивление обмотки при температуре ₁ (используется значение, измеренное на заводе – изготовителе или при пусконаладочных испытаниях);

₁ – температура обмотки, измеренная при ранее проведенном испытании.

235- постоянный коэффициент.

Измеренное сопротивление должно соответствовать данным заводских или пуско-наладочных испытаний, представленных в табл. 5.3.

Таблица 5.3.

Сопротивления постоянному току токоведущего контура масляных выключателей

Тип выключателя	Номинальное напряжение, кВ	Номинальный ток, А	Сопротивление контактов фазы выключателя, мкОм
ВМП-10	10	600 1500	55 30
ВМ-35	35	600	550

Повышенное значение омического сопротивления контактов масляных выключателей приводит к обгоранию, оплавлению, привариванию контактов, что может привести к отказу оборудования. Схема измерения сопротивления постоянному току представлена на рис. 5.3. Существенное влияние на переходное сопротивление контактов оказывает чистота контактных поверхностей.

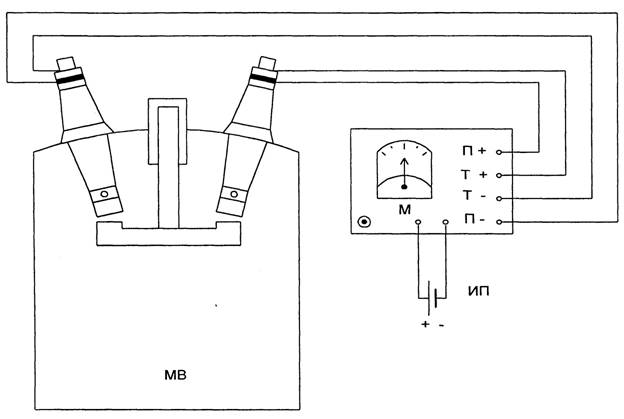

Рисунок 5.3 - Схема измерения сопротивления постоянному току контактной системы выключателя. МВ - масляный выключатель; М - измерительный мост;

ИП - источник питания.

Измерение переходных сопротивлений контактов фазы выключателя типы ВМП-10 производится между полюсами выключателя. Ввиду того, что нормально переходные сопротивления контактов в месте подсоединения шин к масляному выключателю имеют малые сопротивления по сравнению с переходными сопротивлениями контактов масляного выключателя, измерительные щупы следует подключать непосредственно к шинам, отходящим от масляного выключателя.

Из, выпускаемых ранее, отечественных приборов могут быть использованы: прибор универсальный измерительный Р4833 и мост постоянного тока РЗЗЗ. Прибор Р4833 позволяет измерять сопротивления в пределах от 1  10^-4 до 2  10² Ом по четырехзажимной схеме и в пределах от 10² до 10⁶ Ом по двухзажимной схеме. Класс точности прибора должен быть не ниже 0,5. Мост РЗЗЗ позволяет измерять сопротивления в пределах 1÷9,999 Ом по четырехзажимной схеме и в пределах 10÷99,99 Ом по двухзажимной схеме. Класс точности моста не ниже 0,5.

Из современных приборов могут применяться следующие отечественные и зарубежные приборы:

- омметры марки ТС-1, «Виток», ОА 3201, ОА 3201М (ОАО «НИИЭМП»);

- микроомметры марки ТС-2, ТС-3,ТС-200 (ОАО «НИИЭМП»);

- микроомметр ММR - 620/630 (SONEL);

- переносной микроомметр MI 3242, MI 3250, MI 3252 MikroOhm 2A (METREL);

- микроомметр СА 10 new, CA 6250 (CHAUVIN ARNOUX GROUP) и др.

Методика измерения омического сопротивления была изложена в п. 3.7 практического занятия № 3.
