Порядок работы с мостом са7100 при управлении от бу и использовании встроенного эталонного конденсатора
При подготовке моста к работе необходимо соединить составные части Моста, в соответствии с рис.3.4 и 3.5:
Рисунок 3.4 - Схема соединения составных частей моста
Подключить оборудование для проведения измерений с помощью моста по "нормальной" (прямой) или "перевернутой" (инверсной) схемам, согласно рис.3.5.
В случае использования эталонного конденсатора, он подключается к клемме Со прибора и испытательному трансформатору. Использование моста совместно с персональным компьютером (ПК) позволяет через диалоговое окно ПК осуществлять управление мостом, выводить результаты измерений, а также переписывать из памяти БУ на винчестер или гибкий диск файл результатов измерений.

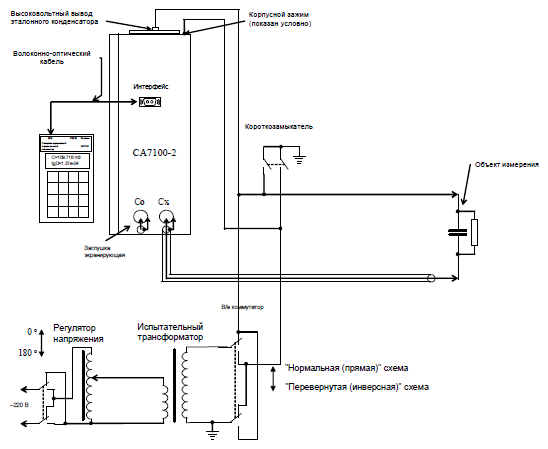

Рисунок 3.5 - Схема проведения измерений с помощью моста
по «прямой» или «перевернутой» схемам

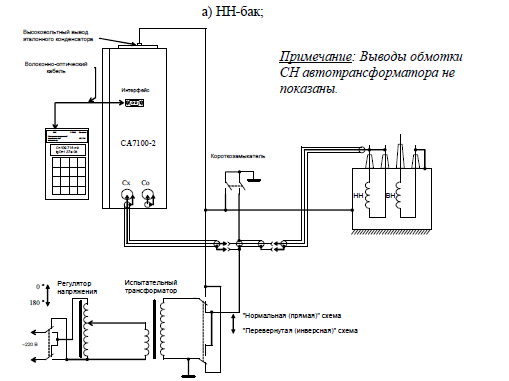

Рисунок 3.6а - Схема включения при измерении tg δ и Сх изоляции
трансформаторов
Рисунок 3.6б - Схема включения оборудования при проведении измерений tg δ и Сх изоляции трансформаторов
3.
Испытание изоляции трансформаторов повышенным напряжением Общие положения
Эксплуатационные испытания электрооборудования применяются для контроля изоляции путем приложения напряжения переменного или постоянного тока.
Испытательное напряжение превышает рабочее и его приложение создает в испытываемой изоляции повышенную напряженность электрического поля. Это позволяет обнаруживать дефекты, вызвавшие недопустимое для дальнейшей эксплуатации объекта снижение электрической прочности изоляции.
При испытании приложенным напряжением постоянного тока предусмотрено измерение тока проводимости изоляции и для некоторых ее видов является диагностическим параметром.
Испытания приложенным напряжением не допускаются: при наличии видимых дефектов изоляции, а также при несоответствии качества масла эксплуатационным нормам, при загрязнении и увлажнении наружных поверхностей изоляционных конструкций, выполненных из органических материалов. Испытательное напряжение необходимо подавать на тот электрод объекта, который в эксплуатации находится под напряжением, а также не допускать нахождения посторонних предметов, искажающих электрическое поле испытываемого объекта. Расстояния до посторонних предметов должны превышать не менее чем в полтора раза расстояния по воздуху между заземленными и имеющими высокий потенциал электродами объекта.
Испытание силовых трансформаторов повышенным напряжением промышленной частоты
Испытание изоляции обмоток трансформаторов повышенным напряжением переменного тока от постороннего источника производится вместе с вводами. Испытательное напряжение зависит от класса изоляции оборудования. Схема для испытания трансформатора повышенным напряжением частоты 50 Гц показана на рис. 3.7. Время испытания -1 мин.
Значение испытательного напряжения частотой 50 Гц для различного класса напряжения приведено в ПТЭЭП, ПУЭ, «Объем и нормах испытания электрооборудования».
Высоковольтный вывод испытательной установки АИД-70 присоединяетcя к одному из выводов обмотки. Обмотки других классов напряжения закорачивают и заземляют. Сборку схемы производится в соответствии с инструкцией по эксплуатации передвижной электролаборатории или испытательной установки.
Подъем напряжения осуществляем со скоростью 1-2 кВ/с до максимального испытательного напряжения. По достижении испытательного напряжения производится отсчет времени испытания. При испытаниях не должно быть пробоев, перекрытия изоляции и т.п.
По истечении времени испытания, регулятором напряжения производится понижение испытательного напряжения до нуля. Высоковольтный вывод установки заземляется и отключается испытательная установка от питающей сети. Сопротивление изоляции, измеренное после испытания должно быть не меньше, чем до испытания.

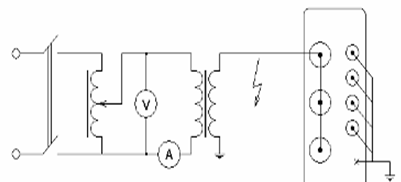

Рисунок 3.7 – Схема испытания трансформатора
