2 Измерение диэлектрических потерь и емкости изоляции
Величину потерь мощности в диэлектрике под действием приложенного к нему напряжения принято называть диэлектрическими потерями.
Углом диэлектрических потерь δ называют угол, дополняющий до 90° угол сдвига фазы между напряжением на изоляции и током через изоляцию. Параметр tgδ показывает соотношение между активной мощностью нагрева изоляции и реактивной емкостной мощностью в изоляции. Понятие угла диэлектрических потерь применимо только для синусоидальных напряжений и токов.

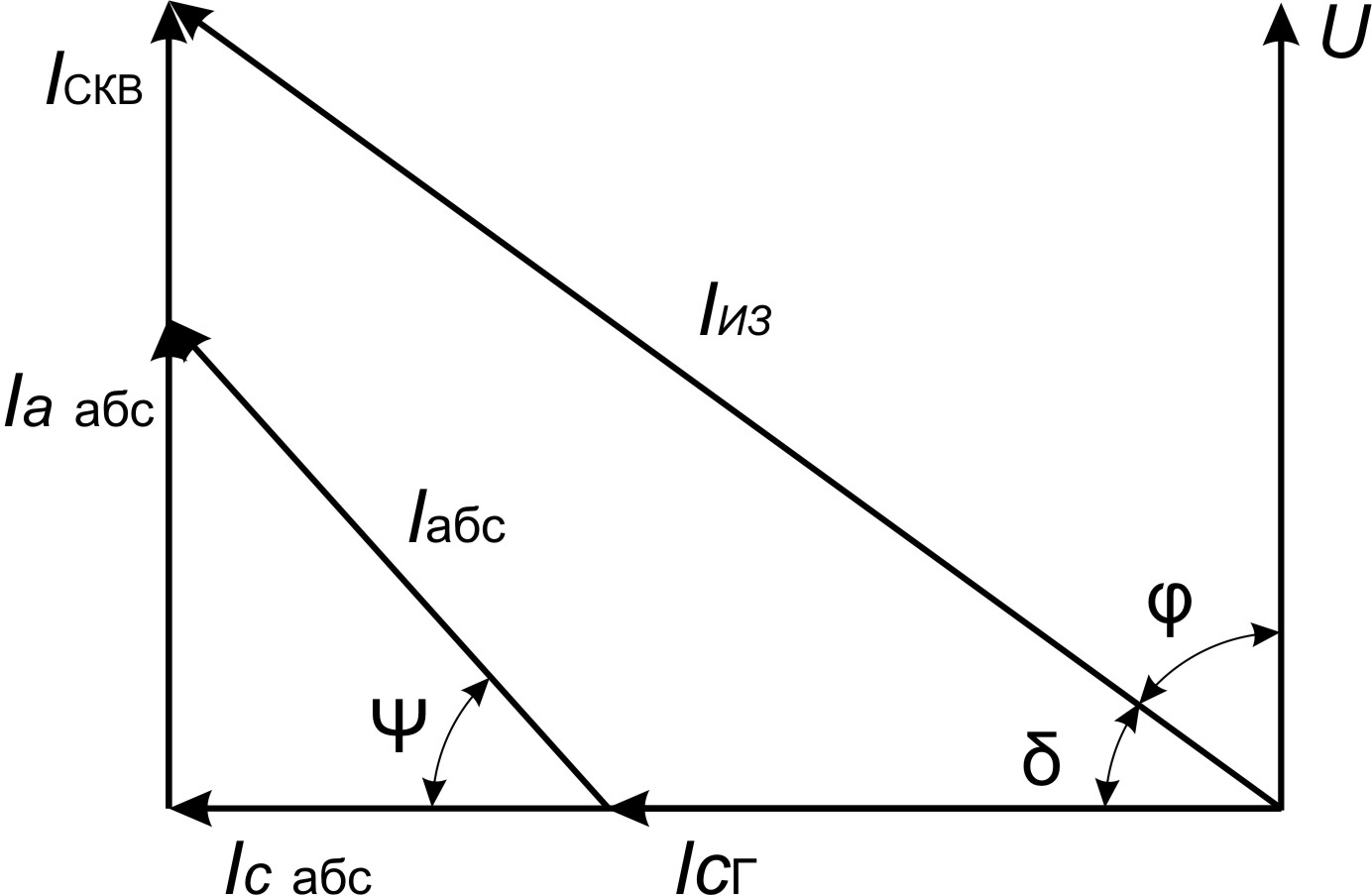

Составляющие тока, протекающие через изоляцию при приложении к последней постоянного напряжения, могут быть представлены векторной диаграммой (рис.3.1).
На диаграмме приняты обозначения:
Iсабс = ωCабсU = ω(Cиз – Cг)U - емкостная составляющая тока абсорбции;
I сг =ωСгU - ток заряда геометрической емкости;
Iаабс- активная составляющая тока абсорбции;
Iскв = U/Rиз - ток сквозной проводимости;
Iабс - полный ток абсорбции в диэлектрике;
Iиз - полный ток в диэлектрике;
Iа = Iаабс + Iскв- активная составляющая полного тока в диэлектрике;
Iс = Iсг + Iсабс - емкостная составляющая полного поля в диэлектрике.
Рисунок 3.1 – Векторная диаграмма токов в изоляции
Как видно из векторной диаграммы, потери в диэлектрике будут обусловлены величиной активной составляющей тока и определяются выражением:
P = ωCизU2 tgδ
где - cosφ - косинус угла сдвига фаз между вектором напряжения и вектором полного тока в диэлектрике;
tgδ - тангенс угла диэлектрических потерь - коэффициент, пропорциональный потерям в диэлектрике.
Тангенс угла диэлектрических потерь в соответствии с векторной диаграммой, может быть представлен отношением активной и емкостной составляющих полного тока в диэлектрике:
tgδ = Iа/Iс
Старение изоляции, ее увлажнение и загрязнение обусловливают более существенный рост активной составляющей удельной проводимости диэлектрика в сравнении с ее реактивной составляющей. В связи с этим происходит рост активной составляющей полного тока и как следствие - рост потерь в диэлектрике, характеризуемый увеличением tgδ.
Значение tgδ главным образом зависит лишь от структуры и состояния изоляции и является одной из основных усредненных характеристик состояния изоляции электрооборудования. Диэлектрические потери характеризуют общее состояние изоляции с точки зрения ее старения, увлажнения и загрязнения.
Измерения tgδ на высоком напряжении производят измерительными мостами переменного тока Р-595 и Р-5026, построенными по схеме Шеринга, а также другими современными приборами и устройствами, методика измерения на которых изложена в инструкциях по применению указанных приборов.
Наиболее распространенным прибором такого типа является мост Р5026, позволяющий измерять емкости изоляции от 10 пФ до 500 мкФ и тангенсы угла потерь от 0.0001 до 1.0 с погрешностями единицы процентов при напряжении 10 кВ.
К новейшим приборам относятся: мост Р5026, прибор «Вектор-2.0 М», цифровые мосты переменного тока серии «СА7100», автоматический прибор «ADTR-2K», автоматизированная установка «Тангенс-3М», измеритель емкости и тангенса угла диэлектрических потерь «Тангенс-2000», анализатор диэлектрических потерь и емкости система «PDTech DELTAMAXX», TD10-50 и др.
