Диапазоны измерений и допустимые сопротивления потенциальных
И токовых электродов приведены в табл. П1.
Таблица П1
Диапазон измерений, Ом |
Диапазон допустимых значений сопротивления потенциальных электродов Rп1, Rп2 или их суммарное сопротивление, кОм |
Диапазон допустимых значений сопротивления токовых электродов Rт1, Rт2 или их суммарное сопротивление, кОм |
0 - 0,3; 0 - 1 |
0 - 2 |
0 – 1 |
0 – 3; 0 - 10 |
0 - 6 |
0 – 3 |
0 – 30; 0 – 100; 0 – 300; 0 – 1000; 0 – 3000; 0 – 1500. |
0 - 12 |
0 - 6 |
2.
Измерение сопротивления петли «фаза-нуль» прибором ифн-200.
2.1.
Описание и работа прибора
Прибор предназначен для измерения следующих параметров:
- напряжение переменного тока;
- активное сопротивление цепи фаза-нуль;
- реактивное сопротивление цепи фаза-нуль;
- сопротивление постоянному току (режим омметра).
Прибор вычисляет следующие параметры:
- полное сопротивление цепи фаза-нуль;
- прогнозируемый ток короткого замыкания, приведенный к напряжению сети 220 В;
- угол сдвига фаз между напряжением и током при коротком замыкании.
2.2.
Основные метрологические и технические характеристики
- диапазон измерений напряжения переменного тока частотой 50 Гц, от 30 - 280В;
- диапазон измерений активного и реактивного сопротивления петли «фаза-нуль», от 0,01 до 200 Ом;
- диапазон вычислений угла между напряжением и током при коротком замыкании, от 0 до 60 град; - ± 10;
- диапазоны измерений электрического сопротивления постоянному току:
от 0,01 до 9,99 Ом; от 10,0 до 99,9 Ом; от 100 до 999 Ом;
- Пределы допускаемой основной и допускаемой дополнительной относительной погрешности измерений приведены в паспорте на прибор.
- прибор сохраняет в энергонезависимой памяти результаты последних 35 измерений и обеспечивает их просмотр. Время установления рабочего режима не более 10 секунд.

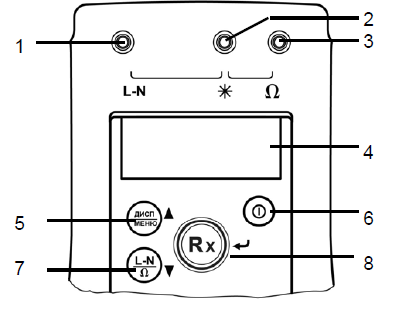

Передняя панель прибора ифн-200
Рисунок 6.4 - Передняя панель прибора ИФН-200
На рис. 6.4 показано:
1 – гнезда для подключения кабелей измерительных;
2 – передняя панель;
3 – защитная крышка;
4 – гнездо для подключения блока питания.
1 – 3 - гнезда для подключения кабелей измерительных;
4 – индикатор;
5 – кнопка «ДИСП/МЕНЮ/▲» - переключение индикации основного параметра,
вход в меню, движение по меню вверх;
6 – кнопка «I» – включение/выключение прибора;
7 – кнопка «L-N/Ω/▼» – переключение режимов измерения, движение по меню вниз;
8 – кнопка «Rx/» – измерение, выбор функции меню.

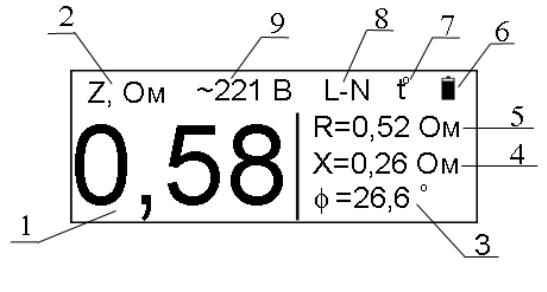

Вид индикатора в режиме измерения петли «фаза-нуль» изображен на рис. 6.5 и 6.6.
Рисунок 6.5 – Вид индикатора в режиме «фаза-нуль».
Режим дисплея – полный.
На рис. 6.5 показано:
1 – значение основного параметра;
2 – обозначение и размерность основного параметра;
3, 4, 5 – обозначение, значение и размерность второстепенных параметров;
6 – символ, индицирующий состояние батареи;
7 – символ, сигнализирующий о перегреве прибора;
8 – символ режима работы прибора;
9 – текущее напряжение в измеряемой цепи.

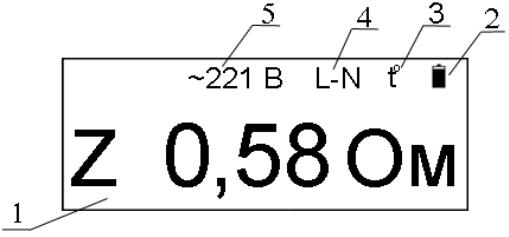

Рисунок 6.6 – Вид индикатора в режиме «фаза-нуль».
Режим дисплея – сокращенный
1 – обозначение, значение и размерность основного параметра;
2 – символ, индицирующий состояние батареи;
3 – символ, сигнализирующий о перегреве прибора;
4 – символ режима работы прибора;
5 – текущее напряжение в измеряемой цепи.
Вид индикатора в режиме «Омметр» изображен на рисунке 6.7
Рисунок 6.7 – Вид индикатора в режиме «Омметр».
На рис. 6.7 показано:
1 – измеренное значение;
2 – символ, индицирующий состояние батареи;
3 – символ, сигнализирующий о перегреве прибора;
4 – символ режима работы прибора;
5 – символ, сигнализирующий о присутствии напряжения на гнездах прибора.

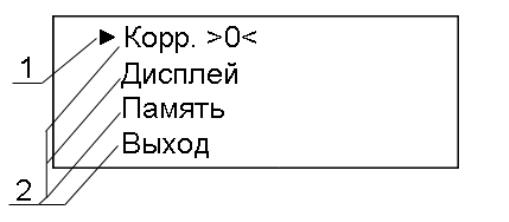

Вид индикатора в режиме «Меню» изображен на рисунке 6.8.
Рисунок 6.8 – Вид индикатора в режиме «Меню».
На рис. 6.8 показано:
– указатель на пункт меню;
2 – пункты меню.
