Подготовка к измерениям
Перед проведением измерений в целях уменьшения количества факторов, вызывающих дополнительную погрешность, необходимо:
установить измеритель вдали от мощных силовых трансформаторов;
установить измеритель практически горизонтально;
использовать источники питания напряжением 12±0,25 В;
индуктивную составляющую учитывать только для контуров заземления с сопротивлением меньше 0,5 Ом;
определить наличие помех от переменного тока и высокочастотных радиопомех. Помехи переменного тока выявляются по качаниям стрелки в режиме ИЗМЕР 2 при вращении ручки ПОДСТР 1. Помехи импульсного (скачкообразного характера) и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки;
определить наличие других помех: от температуры и влажности воздуха.
При подготовке к выполнению измерений проводят следующие работы (см. п.6 Паспорта на измеритель Ф 4103-М1):
установить сухие элементы в отсек питания или при отсутствии сухих элементов подключить измеритель к внешнему источнику с помощью шнура питания;
снять крышку с измерителя, закрепив ее при необходимости на боковой поверхности корпуса;
проверить напряжение источника питания. Для этого закоротить зажимы Т1, П1, П2, Т2, установить переключатели в положение КАЛИБР и «0,3», а ручку КАЛИБР – в крайнее правое положение. Нажать кнопку ИЗМЕР. Если при этом лампа КП не загорится, напряжение питания в норме;
проверить работоспособность измерителя. Для этого в положении КАЛИБР переключателя, установить ноль ручкой УСТАН 0, нажать кнопку ИЗМЕР, ручкой КАЛИБР установить стрелку на отметку «30».
1.6.
Выполнение измерений
При выполнении измерений сопротивления заземляющих устройств выполняют следующие операции (см. глава 7 паспорта на измеритель сопротивления заземления Ф 4103-М1):
Измерение сопротивления заземляющих устройств выполнять по схеме, приведенной на рис.1 в следующей последовательности:
направление разноса электродов Rп1 и Rт1 выбирать так, чтобы соединительные провода не проходили вблизи металлоконструкций и параллельно трассе ЛЭП. Расстояние между токовым и потенциальным электродами должно быть не менее 1 м;

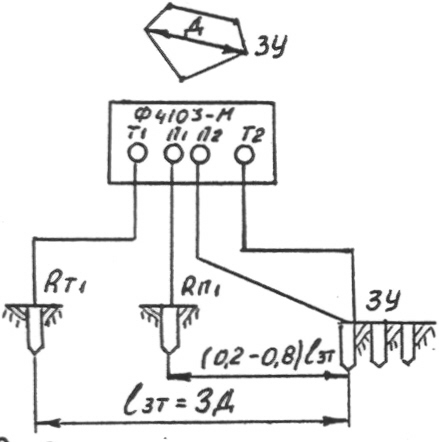

Рисунок 6.1 - Схема измерения сопротивления заземляющих устройств
- присоединение проводов П2 и Т2 к заземляющему устройству выполнять на одной металлоконструкции, выбирая места подключения на расстоянии 0,2 – 0,4 м друг от друга;
измерительные электроды размещать по однолучевой или двухлучевой схеме;
токовый электрод Rт1 установить на расстоянии ℓзт = 2 - 3Д от края испытуемого заземляющего устройства, где Д – наибольшая диагональ заземляющего устройства;
потенциальный электрод Rп1 устанавливать поочередно на расстояниях (0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9) ℓзт и проводить измерения сопротивления заземляющего устройства в каждой из указанных точек;
по полученным измерениям построить кривую «в» (пунктирная) зависимости сопротивления заземляющего устройства от расстояния потенциального электрода до заземляющего устройства (рис. 6.2);

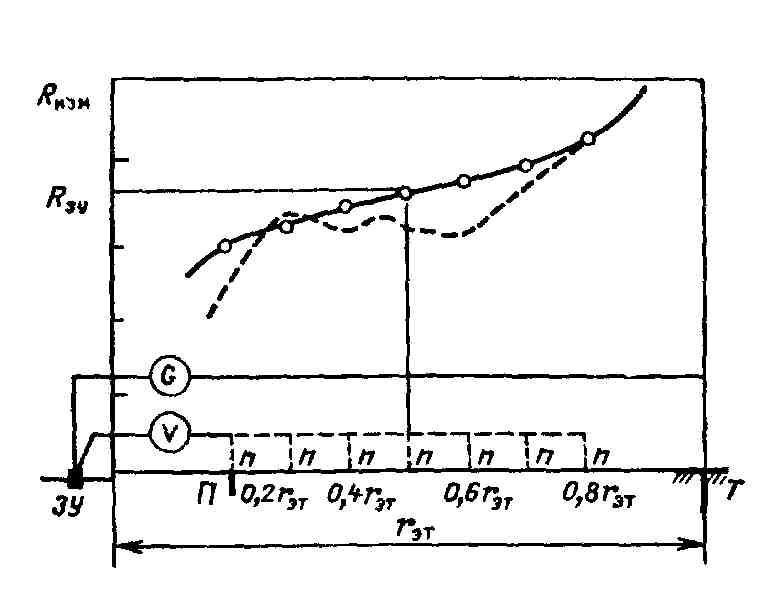

Рисунок 6.2 - Зависимость сопротивления заземления от расстояния потенциального электрода до заземляющего устройства
полученную кривую «в» сравнить с кривой «а» (сплошная), если кривая «в» имеет монотонный характер (такой же как и у кривой «а») и значения сопротивлений, измеренные при положениях потенциального электрода на расстояниях 0,4ℓзт и 0,6ℓзт, отличаются не более чем на 10%, то места забивки электродов выбраны правильно и за сопротивление заземляющего устройства принимается значение, полученное при расположении потенциального электрода на расстояние 0,5ℓзт;
если кривая «в» отличается от кривой «а», не имеет монотонного характера, что может быть следствием влияния подземных или наземных металлоконструкций, то измерения повторить при расположении токового электрода в другом направлении от заземляющего устройства;
Если значения сопротивления заземляющего устройства, измеренные при положениях потенциального электрода на расстояниях 0,4ℓзт и 0,6ℓзт, отличаются более чем на 10%, то повторить измерения сопротивления заземляющего устройства при увеличенном в 1,5 – 2 раза расстоянии от заземляющего устройства до токового электрода в следующей последовательности:
проверить напряжение источника питания;
подключить провода от Rп1 и заземляющего устройства соответственно к зажимам П1 и П2 (рис.1.1);
проверить уровень помех в поверяемой цепи. Для этого установить переключатели в положение ИЗМЕР 2 и «0,3» и нажать кнопку ИЗМЕР. Если лампа КПМ не загорается, то уровень помех не превышает допустимый и измерения можно проводить. Если лампа загорается – уровень помех превышает допустимый для диапазона 0 – 0,3 (3 В) необходимо перейти на диапазон 0 – 1 Ом, где допустимый уровень помех 7 В. Если в этом случае лампа не загорается, можно проводить измерения на всех диапазонах, кроме 0 – 0,3.
ВНИМАНИЕ! Во избежание выхода из строя измерителя запрещается подключать провода к зажимам Т1 и Т2 и проводить измерения, если лампа КПм загорается на диапазоне 0 – 0,1 Ом. При кратковременном повышении уровня помех выше допустимого произвести повторный контроль по истечении некоторого времени.
измерить сопротивление потенциального электрода по двухзажимной схеме (рис.1.3). Для этого установить диапазон измерения ориентировочно соответствующий измеряемому сопротивлению электрода, затем установить ноль и откалибровать измеритель. Перевести переключатель в положение ИЗМЕР 2 и отсчитать значение сопротивления. Если оно превышает допустимое значение, указанное в табл.1 (Приложение 1) для выбранного диапазона измерения, его необходимо уменьшить.
Рисунок 6. 3 - Схема измерения сопротивления потенциального электрода по двухзажимной схеме
- подключить измеритель в схему измерения в соответствии с рис. 6.1;
- установить необходимый диапазон измерений, затем провести установку нуля и калибровку. Если при проведении калибровки стрелка находится левее отметки «30» - уменьшить сопротивление токового электрода. Перевести переключатель РОД РАБОТ в положение ИЗМЕР 2 и отсчитать значения сопротивления. Если стрелка под воздействием помех совершает колебательные движения, устранить их вращением ручки ПОДСТР 1;
При необходимости перейти на более высокий диапазон измерения, переключить ПРЕДЕЛЫ в необходимое положение. Установить ноль и откалибровать измеритель. Затем переключатель РОД РАБОТ в положение ИЗМЕР 2 и отсчитать значение сопротивления. При переходе на более низкий диапазон отключить провода от зажимов Т1 и Т2 и провести контроль помех и сопротивлений электродов, а затем произвести измерение.
Измерения при повышенных сопротивлениях электродов производить в следующей последовательности (при этом допускается измерение сопротивлений проводить до десятикратного увеличения сопротивлений потенциальных и токовых электродов, приведенных в табл.1, Приложения 1):
проверить напряжение источника питания;
подключить провода от Rп1 и заземляющего устройства соответственно к зажимам П1 и П2 (рис. 6.1);
проверить уровень помех в поверяемой цепи. Для этого установить переключатели в положение ИЗМЕР 2 и «0,3» и нажать кнопку ИЗМЕР. Если лампа КПм не загорается, то уровень помех не превышает допустимый и измерения можно проводить. Если лампа загорается – уровень помех превышает допустимый для диапазона 0 – 0,3 (3 В) необходимо перейти на диапазон 0 – 1 Ом, где допустимый уровень помех 7 В. Если в этом случае лампа не загорается, можно проводить измерения на всех диапазонах, кроме 0 – 0,3;
установить переключатель РОД РАБОТЫ ;
установить переключатель ПРЕДЕЛЫ на тот диапазон измерения, на котором отклонение стрелки максимальное, и отсчитать показания А в делениях верхней шкалы;
установить переключатель в положение КАЛИБР и отсчитать показания Iх в делениях верхней шкалы;
измеряемое сопротивление Rх определить по формуле (2)
Rх = NA/Ix (2)
где N – показания переключателя диапазонов, Ом;
А – показания измерителя в положении ИЗМЕР 2, дел.
При этом относительная погрешность измерителя (%) определяется ориентировочно по формуле (3):
δ = ±15 ( - 1/Ix + 1/А) + γ , (3)
где γ – относительная погрешность, определенная по методике в п.1.1;
Для ускорения процесса измерений можно вместо режима ИЗМЕР 2 пользоваться режимом ИЗМЕР 1, если стрелка не колеблется под воздействием помех.
