Измерение тангенса угла диэлектрических потерь и емкости изоляции
Перед измерением сопротивления изоляции, tgδ и емкости аппаратов поверхность изоляторов должна быть очищена от пыли и грязи. Изоляторы не должны иметь трещин и сколов. Течь масла недопустима. Измерения производятся при отключенном положении контактов выключателя.
Измерение тангенса угла диэлектрических потерь (tgδ) и емкости изоляции выключателей и вводов может производиться как по прямой, так и по перевернутой схемам с помощью моста переменного тока при температуре окружающего воздуха не ниже 10°С. Результаты измерения по прямой схеме более точные, так как при этом исключаются посторонние влияния.
Тангенс угла диэлектрических потерь измеряют для вводов всех типов, кроме фарфоровых. Поскольку это измерение производят на вводах, установленных на выключателях, на его результат оказывает влияние как состояние самого ввода, так и состояние внутрибаковой изоляции (деионные решетки, экраны, направляющие камер и т.п.). Поэтому оценка состояния внутрибаковой изоляции производится в том случае, если при измерении tgδ вводов на полностью собранном выключателе получены значения, превышающие нормы, указанные испытаниях изоляции электрооборудования повышенным напряжением.
Необходимо повторить измерение с исключением влияния внутрибаковой изоляции. Для этого опускают баки, сливают масле, закорачивают дугогасительные камеры и производят измерения. Если значение tgδ в 2 раза превышает tgδ вводов измеренное при полном исключении влияния внутрибаковой изоляции дугогасительных устройств, т.е. до установки вводов в выключатель, внутрибаковая изоляция подлежит сушке. Если же tgδ остается выше нормы, то такой ввод должен быть заменен. После сушки внутрибаковой изоляции и повторной заливки выключателя маслом производят проверку сопротивления изоляции и измерение tgδ при включенном и отключенном выключателе.
Измерения tgδ на высоком напряжении производят измерительными мостами переменного тока Р-595 и Р-5026, построенными по схеме Шеринга, а также другими современными приборами и устройствами, методика измерения которых была рассмотрена в п.3.2 практического занятия №3. Наиболее распространенным прибором такого типа является мост Р5026, позволяющий измерять емкости изоляции от 10 пФ до 500 мкФ и тангенсы угла потерь от 0.0001 до 1.0 с погрешностями порядка единиц процентов при напряжении 10 кВ.
К новейшим приборам относятся: прибор «Вектор-2.0 М», цифровые мосты переменного тока серии «СА7100», автоматический прибор «ADTR-2K», автоматизированная установка «Тангенс-3М», измеритель емкости и тангенса угла диэлектрических потерь «Тангенс-2000», анализатор диэлектрических потерь и емкости система «PDTech DELTAMAXX», TD10-50.
1.5
Проверка времени движения подвижных частей выключателя.
Проводится при капитальном и текущем ремонтах. Полученные значения времени движения должны отличаться от паспортных данных не более чем на ±10 %.
Данная проверка осуществляется с помощью секундомера, миллисекундомера или осциллографа. При определении времени включения цепь питания измерительного прибора подключается параллельно контактам выключателя, а при измерении времени отключения - последовательно (рис. 5.4). Одновременно подается питание на электромагнит включения (отключения) выключателя и измерительный прибор. При включении выключателя его контакты шунтируют обмотку измерительного прибора, а при отключении питание с нее снимается.

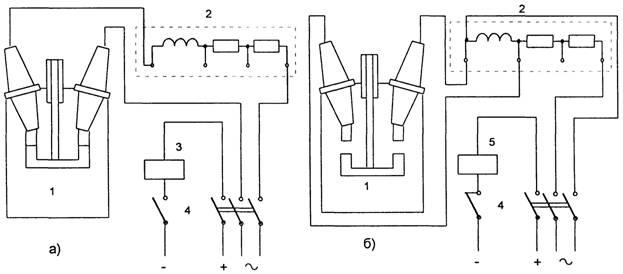

Рисунок 5.4 - Схемы измерения времени отключения (а) и включения (б) масляного выключателя
1 - масляный выключатель; 2 - электросекундомер; 3 - электромагнит отключения; 4 - вспомогательный контакт; 5 - электромагнит включения.
Измерение скорости включения и отключения следует производить для выключателей 35 кВ и выше, а также независимо от класса напряжения в тех случаях, когда это требуется инструкцией заводов-изготовителей. Измеренные характеристики должны соответствовать данным заводов-изготовителей. Измерение данной характеристики на настоящем практическом занятии не выполняется.
