§ Просветление оптики
П остановка задачи: на плоской границе двух диэлектриков всегда возникают потери энергии на отражение часто в оптических системах (далее ОС) возникает необходимость избегать подобных потерь (особенно это актуально в больших ОС).
Идея просветления оптики (просветление оптики - избавление от потерь) принадлежит Гребеншикову. nср nпл nл. Для того чтобы отраженные лучи гасились, а проходящие усиливались необходимо два условия:
Интенсивности лучей 1 и 2 должны быть примерно равны.
Лучи 1 и 2 должны быть в противофазе.
, nср=1
Если i=0, ; dmin= – минимальная толщина пленки, обеспечивающая ослабление отраженных лучей. Обычно используют пленки, оптическая толщина которых кратна dmin.
;
Т акими должны быть показатели. Просветляющие пленки настроены обычно на длину волны 500-550 нм. В отраженном свете будут преобладать красные и синие лучи, этот факт обуславливает фиолетовые и бардовые цвета объективов. Еще одно важное применение интерференции - изготовление интерференционных фильтров и зеркал. Принцип их действия аналогичен просветлению оптики. Подобная система состоит из многих слоев диэлектриков с сильно отличающимся показателем преломления (n1=1,3…1,4; n2=2,2…2,3), но имеющими одинаковую оптическую толщину. В зависимости от параметров слоев можно получить интерференционный фильтр или зеркало. Интерференционные фильтры, зеркала имеют узкий спектральный интервал и большие коэффициенты пропускания (отражения). Они широко используются в спектральном приборостроении и лазерной технике.
И нтерферометры – это измерительные приборы, действие которых основано на явлении интерференции:
1. Интерферометр Релея;
2. Интерферометр Майкельсона (рисунок 3):
Р1 – пластинка светоделитель (делит луч на лучи 1 и 2);
Р2 – пластинка компенсатор (вносит дополнительную разность хода в луч 2);
М1 – зеркало, как правило, подвижное.
И нтерферометр Майкельсона позволяет наблюдать интерференционные картины на плоскопараллельном слое воздуха и на воздушном клине (если М1 и М2 находятся под углом). При изменение положении зеркала М1 на экране можно зарегистрировать картину, называемую интерферограммой.
Она представляет собой зависимость интенсивности от оптической разности хода. Используя Фурье преобразования, её можно превратить в( зависимость от частоты, т.е. в спектр. Данный интерферометр можно использовать, как Фурье спектрометр.
3. Интерферометр Жамена и Рождественского.
§ Принцип Гюйгенса-Френеля. Метод зон Френеля
Дифракция – всякое отклонение распространения световых волн от прямолинейности, если оно не может быть истолковано, как результат отражения, п реломления или изгибания световых волн в средах с непрерывно изменяющимся коэффициентом преломления (последнее называется рефракцией).

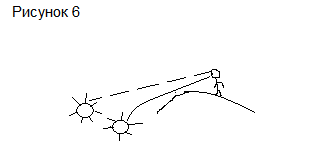

А томная рефракция проявляется в искажении положения звезд и увеличении светового дня, около минуты во время восхода и заката! Мы видим оптическую иллюзию (прямые лучи). В некоторых случаях под рефракцией понимают всякое преломление лучей. Если в среде имеются мельчайшие неоднородности (туман, дым и т.д.), то в этом случае принято говорить о рассеивание света, термин дифракция здесь не употребляется. Для объяснения дифракции может быть использован принцип Гюйгенса-Френеля.
Каждая точка волнового фронта является источником вторичных волн, эти волны когерентны между собой и с падающей волной. Положение фронта распространения волны определяется результатом интерференции первичных и вторичных волн.
Данный принцип описывает только качественную сторону дифракции, количественную сторону можно описать с помощью дополнительных принципов, выдвинутых Френелем:
Д ля волновой поверхности мощность вторичного излучения равных по площади участков одинакова.
Амплитуда вторичных волн в направлении, составляющим с нормалью волновой поверхности некоторый угол α тем меньше, чем больше этот угол и равна нулю при
Т.к. число точек волнового фронта бесконечно велико, то математическое описание интерференции вторичных волн является сложным, выполняется для некоторых случаев. Для практического описания дифра9]кции Френелем был предложен метод, названный впоследствии методом зон Френеля.
В олновой фронт от источника S разделяется на определенные зоны, эти зоны получаются из волнового фронта радиусами длины , которые имеют общий центр в точке М. Фронт делится на кольцевые зоны, расстояние до которых от точки М постоянно при фиксированном i. При этом аналогичные точки двух соседних зонд оказываются противофазными, таким образом, две соседних зоны Френеля (любое четное число) будут гасить друг друга за счет интерференции, а нечетное количество зон Френеля усиливать. Найдем радиус i-ой зоны Френеля:
Для нахождения ri рассмотрим треугольники ∆SAB и ∆MAB:
=
