Подобие массообменных процессов

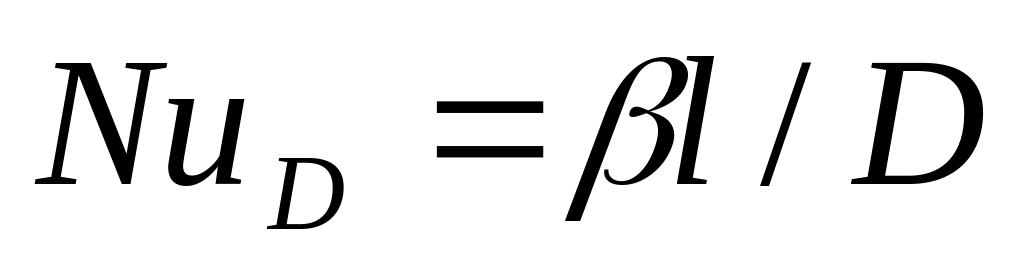

– диффузионный критерий Нуссельта
(иногда в литературе – критерий Шервуда Sh)
где l – определяющий геометрический размер.
Обратите внимание он аналогичен тепловому критерию Nu
Критерий Нуссельта является определяемым, поскольку содержит величину .
Nu – характеризует отношение скорости переноса вещества (конвективного и молекулярного – ) к молекулярному переносу D.
Другие критерии массообменных процессов получим из дифференциального уравнения Фика
– диффузионный критерий Фурье
Характеризует изменение потока диффундирующей массы во времени. Необходим только для характеристики нестационарных процессов диффузии.
– диффузионный критерий Пекле
Характеризует отношение переноса вещества конвекцией к молекулярному переносу.

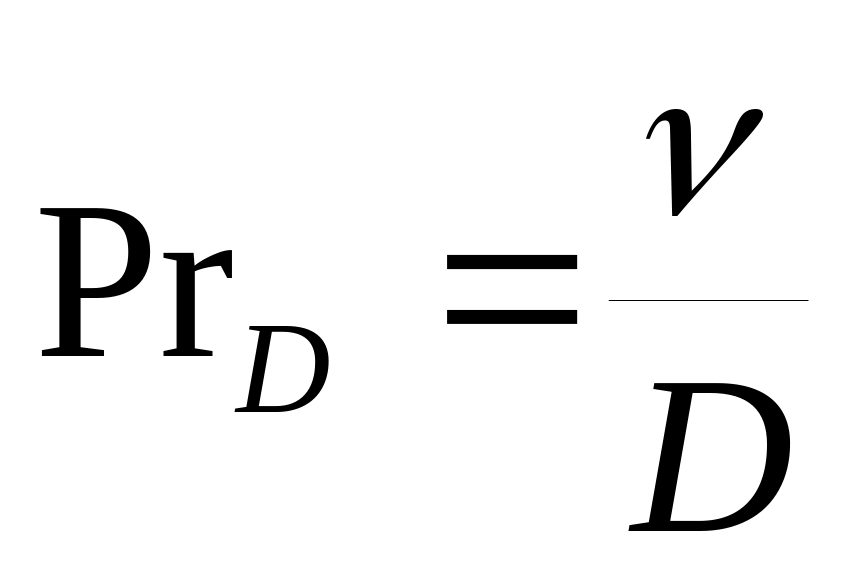

– диффузионный критерий Прандтля
Характеризует отношение профиля скоростей к профилю концентраций, т.е. отношение толщины гидродинамического и диффузионного пограничных слоев.
Для соблюдения подобия массоотдачи необходимо соблюдение гидродинамического подобия. Поэтому критериальное уравнение массоотдачи для неустановившегося процесса примет вид
– общее критериальное уравнение
массообмена
При установившемся процессе и при отсутствии сил тяжести (т.е. Fo = 0)
где А, n, m – коэффициенты, определяются экспериментально
Т.о. для расчета коэффициента массоотдачи
небходимо:
1. Составить модель процесса;
2. Подобрать критериальное уравнение;
3. Определить NuD;
4. Рассчитать
,
Методы расчета массообменных процессов
Общая для всех процессов переноса схема их расчета включает следующие этапы:
Определение условий равновесия
Определение материальных и энергетических затрат, необходимых для проведения процесса
Определение средней движущей силы процесса
Расчет коэффициентов скорости процесса

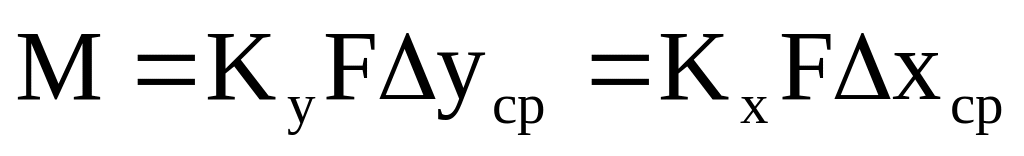

Определение основного размера аппарата по уравнению
F – поверхность контакта фаз, которая характеризует диаметр или высоту аппарата.
Диаметр отражает производительность аппарата.
Рабочая высота аппарата отражает интенсивность протекающего в аппарате процесса.
Практически все массообменные аппарата – колонного типа.
Расчет диаметра колонны
Диаметр массообменного аппарата D рассчитывается по объемному расходу (уравнение расхода).
где V – объемный расход сплошной фазы, м3/с;
w – рабочая скорость сплошной фазы, м/с
S – поперечное сечение аппарата, м2
Если аппарат круглой формы, то
(37)
На практике ограничиваются расчетом фиктивной скорости, исходя из ее максимального значения.
Расчет высоты колонны
Высота аппарата определяется в зависимости от того, является контакт фаз в нем непрерывным или ступенчатым.
I Аппараты с непрерывным контактом фаз
Например взаимодействие происходит на поверхности насадок
Введем обозначения
Ннас – рабочая высота аппарата, м;
S – площадь поперечного сечения аппарата, м2;
а – удельная поверхность контакта фаз в единице объема насадки м2/м3
Полная высота колонны определиться как сумма
Нкол = Ннас + hв + hн
Множитель
представляет собой изменение рабочих
концентраций на на единицу движущей
силы процесса и называется число

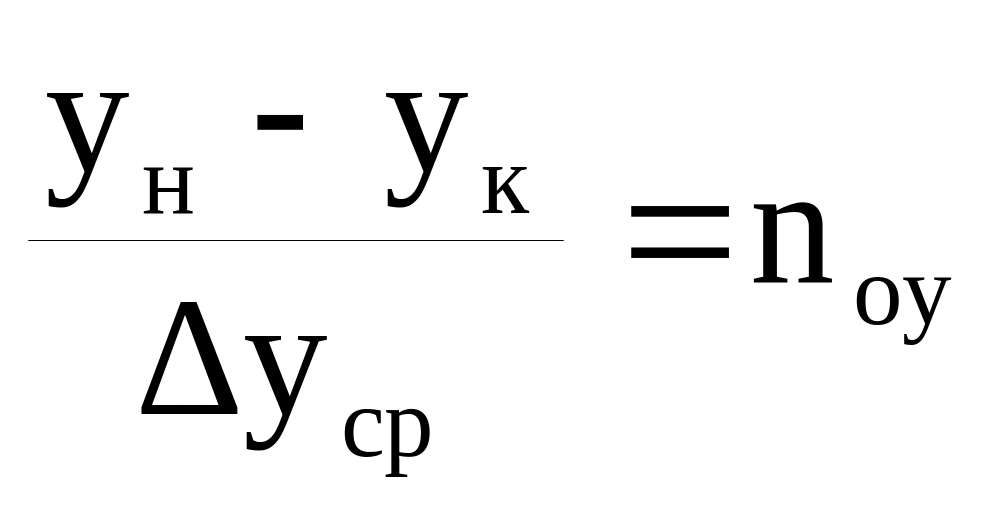

единиц переноса (ЧЕП).
Множитель
представляет собой высоту участка,
соответсвующего одной единице переноса,
и называется высотой единицы переноса
(ВЕП).

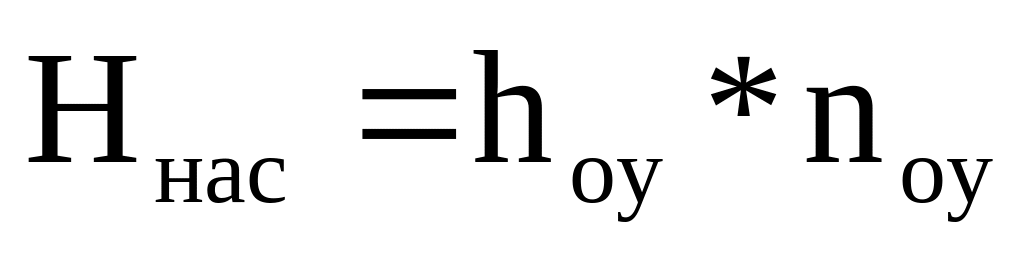

Т.о. рабочая высота аппарата Ннас равна произведению числа единиц переноса на высоту единицы переноса:
(42)
