Перекачка сточных вод
В тех случаях, когда не удается осуществить отвод сточных вод к очистным сооружениям самотеком, для их перекачки применяют насосы (в основном центробежные). При этом, исходя из особенностей перекачиваемой жидкости (содержания в ней бумаги, тряпья, мочала и др.), к насосам предъявляют следующие требования:
- они не должны засоряться отбросами, содержащимися в сточной жидкости;
- конструкция их должна обеспечивать возможность прочистки рабочего колеса, корпуса и патрубков.
Канализационная насосная станция состоит из машинного отделения, в котором располагаются насосы, и приемного резервуара. На выбор типа насосной станции влияют глубина заложения подводящего трубопровода, пропускная способность станции, условия строительства, принятый тип насосов и др.
Наиболее часто строятся канализационные насосные станции шахтного типа (рис. К-21). Круглая в плане форма обусловливается опускным способом строительства.

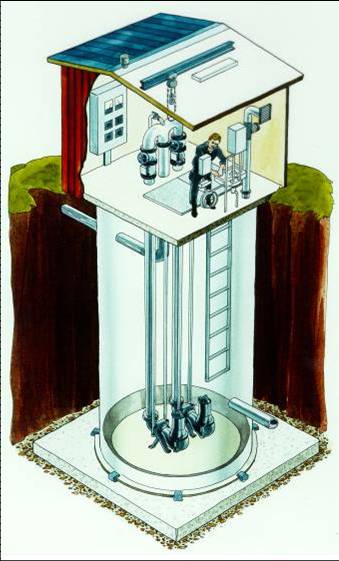

Рис. К-21. Канализационная насосная станции шахтного типа
1 - самотечный коллектор: 2 - решетка; 3 - приемный резервуар; 4 - двигатель; 5 - напорный трубопровод; 6 - машинное отделение; 7 - насос

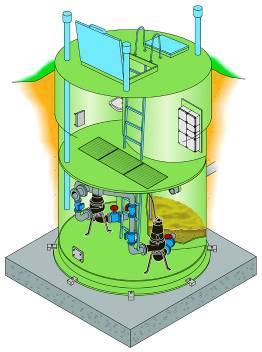

Современные решения насосных станций
Приемный резервуар оборудуется решетками, через которые проходит поступающая в резервуар вода, и дробилками, которые служат для измельчения отбросов, задерживаемых решетками. После дробления отбросы обычно сбрасываются в поток сточной жидкости перед решеткой. Решетки выполняют из стальных стержней сечением 10х60 мм, устанавливаемых под углом 60 – 70º к горизонту. Прозоры между стержнями назначают в зависимости от марки насоса. В настоящее время получают распространение решетки-дробилки, которые улавливают и измельчают загрязнения под водой и насосы, оборудованные режущими устройствами.
Дну приемного резервуара придается уклон i = 0,05 – 0,1 к приямку под всасывающей трубой насоса.
Необходимый объем приемного резервуара определяют по графику притока и откачки сточных вод.
Насосы подбирают по требуемому напору и максимальной подаче насосной станции. Требуемый напор находят по формуле
Нтр = Нг + hпот
где Нг = z1 – z2 - геометрическая высота подачи воды (здесь z1 - отметка, на которую подается вода; z2 - отметка среднего уровня воды в приемном резервуаре); h пот - потери напора в напорном и всасывающем трубопроводах.
Максимальную подачу насосной станции устанавливают по совместному ступенчатому, или интегральному графику притока и откачки сточных вод. В большинстве случаев ее принимают равной максимальному притоку сточных вод.
Напорные трубопроводы выполняют, как правило, в две линии из железобетонных или асбестоцементных труб. При соответствующем обосновании можно применять чугунные или стальные трубы. Скорость движения воды в них принимают около 1,5 м/с.
Рекомендуемая литература
1. СНиП 2.04.03-85 Канализация. Наружные сети сооружения.
2. СНиП 2.04.03-85 Внутренний водопровод и канализация зданий.
3. Калицун В.И., Кедров В.С., Ласков Ю.М. Гидравлика, водоснабжение и канализация: Учебник для вузов по специальности «Промышленное и гражданское строительство». - М.: Стройиздат, 2000.
4. Справочник проектировщика. Канализация населенных мест и промышленных предприятий. – М,: Стройиздат, 1981.
