Дождевая канализационная сеть (водостоки)

Проектирование дождевой сети

Начертание водосточной сети в плане определяется рельефом местности, схемой планировки и насыщенностью территории подземными сооружениями. Принципы трассирования водосточной сети аналогичны принципам трассирования бытовой канализационной сети. В целях уменьшения сечения и длины каналов водосточную сеть рекомендуется трассировать вдоль городских проездов, по кратчайшим расстояниям к водоемам и оврагам. При ширине проезда до 30 м водосток целесообразно трассировать в его середине. При большей ширине проезда водосток можно прокладывать в две линии по обеим сторонам его.

Дождевые воды поступают в закрытую водосточную сеть через дождеприемники. Дождеприемник представляет собой колодец, перекрытый приемной решеткой. В плане дождеприемники имеют прямоугольную (0,6х0,9 м) или круглую (диаметром 0,8 м) форму. На рис. К-20 показан железобетонный дождеприемник круглой формы в плане. Дождеприемники располагают у бортовых камней проездов на расстоянии 50-80 м друг от друга.

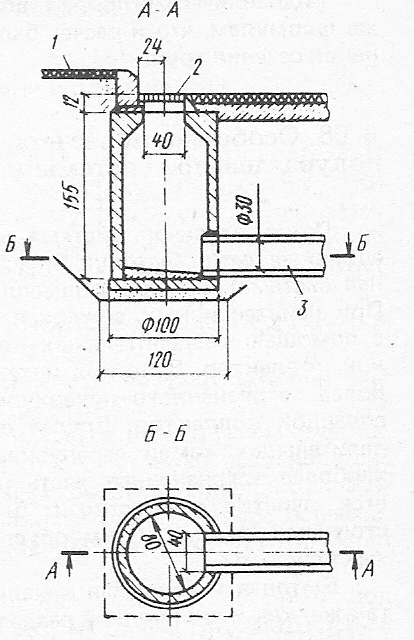

Рис. К-20. Железобетонный дождеприемник

1 - тротуар; 2 - решетка; 3 - соединительная труба

Расчетный расход по отдельным участкам дождевой сети находят по формуле

q_col = β ∙ q_r

где β - коэффициент, учитывающий заполнение свободной емкости трубопроводов; q_r - расход дождевых вод, л/с, определяемый по формуле

q_r = z_mid А^1,2 F/ t_r^{1,2n - 0,1}

где z_mid - средний коэффициент покрова; А, n - параметры, определяемые согласно СНиП 2.04.03-85; F - площадь стока, га; t_r - расчетная продолжительность дождя, рассчитываемая по формуле

t_r = t_con+ t_can+ t_p,

где t_con, t_can, t_p - продолжительность протекания дождевых вод соответственно в пределах квартала, по уличному лотку и трубопроводам до расчетного участка, определяемая в соответствии со СНиП 2.04.03-85.

А = q₂₀·20ⁿ(1 + lgP/lgm_r)^γ,

где q₂₀- интенсивность дождя, л/с на 1 га, для данной местности продолжительностью 20 мин при P = 1 год, определяемая по рис. 1

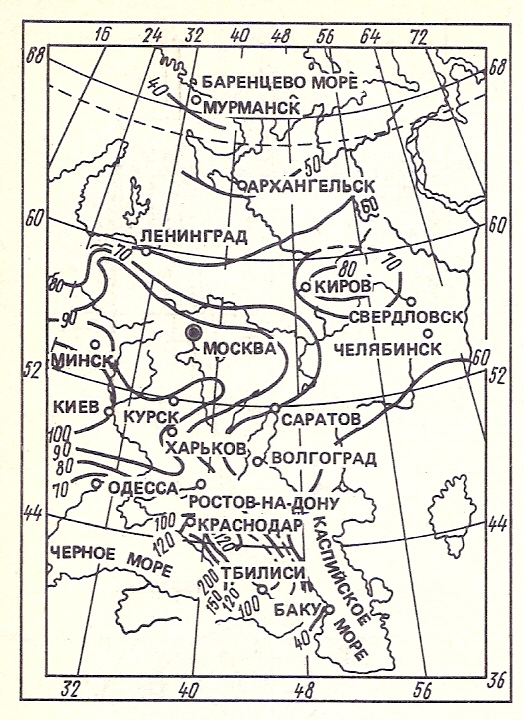

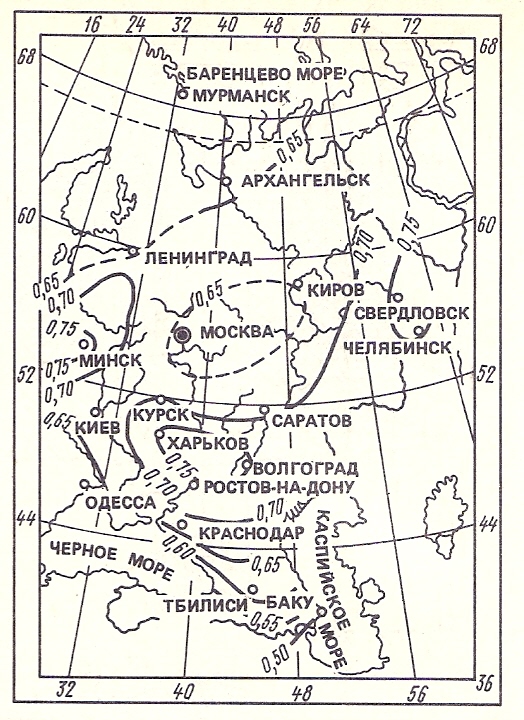

Рис. 1. Значения q₂₀ для европейской Рис. 2. Значения параметра n для европейской

территории России территории России

      n - показатель степени, определяемый по табл. 1;

    m_r - среднее количество дождей за год, принимаемое по табл. 1;

     P - период однократного превышения расчетной интенсивности дождя, принимаемый по п. 2.13 СНиП 2.04.03-85;

      γ - показатель степени, принимаемый по табл. 1.

Таблица 1

Район	Значение n при
Побережья Белого и Баренцева морей	0,4	0,35	130	1,33
Север европейской части СССР и Западной Сибири	0,62	0,48	120	1,33
Равнинные области запада и центра европейской части СССР	0,71	0,59	150	1,54

Гидравлический расчет дождевой сети производят по тем же формулам, что и расчет бытовой сети, но при полном заполнении сечения труб.
