Материалы для водопроводной сети. Арматура

Трубы и соединительные части к ним.

Наибольшее применение для устройства водопроводной сети получили стальные водогазопроводные трубы, выпускаемые промышленностью для резьбовых и безрезьбовых соединений, бесшовные (цельнотянутые) и со швом (сварные).

Трубы выпускают оцинкованные и неоцинкованные (черные). Слой цинка на поверхности оцинкованных труб предохраняет их от коррозии при химическом или электрохимическом воздействии. Длина оцинкованных труб от 2 до 8 м, а неоцинкованных – от 4 до 12 м.

Для соединения стальных труб, имеющих трубную (газовую) резьбу, применяют прямые или переходные соединительные части (фитинги) из ковкого чугуна и стали (ГОСТ 8943-75).

Стальные электросварные трубы применяют для устройства сетей и вводов хозяйственно-питьевых, хозяйственно-противопожарных и производственных систем на давление 1-1,6 МПа и производственных и противопожарных систем на давление 1,6-2,5 МПА.

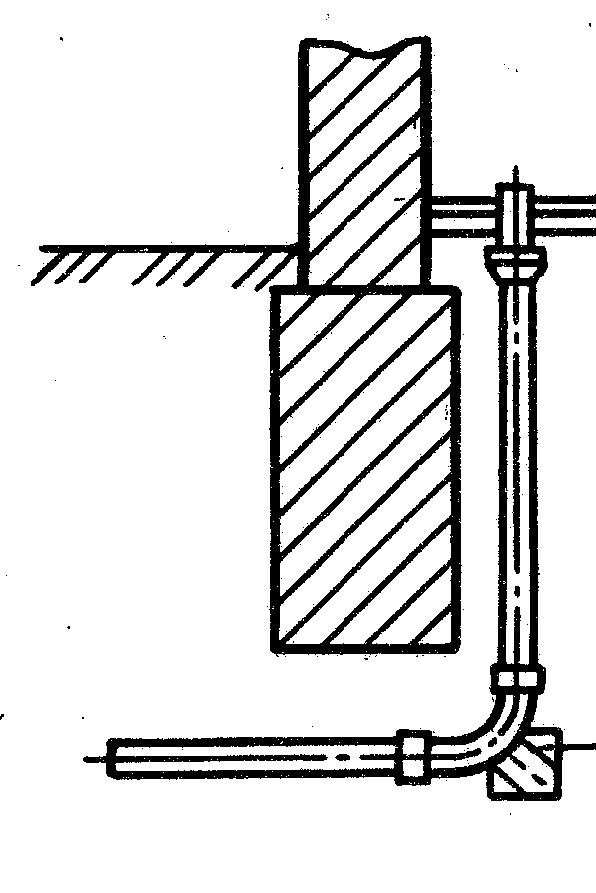

Чугунные водопроводные раструбные трубы применяют для устройства вводов (на давление до 1 МПа) и участков сети, прокладываемых в земле. Длина чугунных труб может составлять от 2 до 6 м. Кольцевые раcтрубные щели в стыковых соединениях чугунных труб заделывают пеньковой прядью с зачеканкой асбестоцементом или резиновыми кольцами.

В последнее время для устройства сети внутреннего водопровода начали широко применять пластмассовые трубы, характеризующиеся большей химической стойкостью и большей пропускной способностью по сравнению с металлическими. Ассортимент пластмассовых труб, как отечественного производства, так и особенно, зарубежного очень велик. Для холодного водопровода могут применяться практически все поставляемые трубы, для горячего водоснабжения – только трубы, выдерживающие температуру не ниже 95 ºС.

Соединение пластмассовых труб может быть сварным, клеевым и с использованием специальных соединительных элементов.

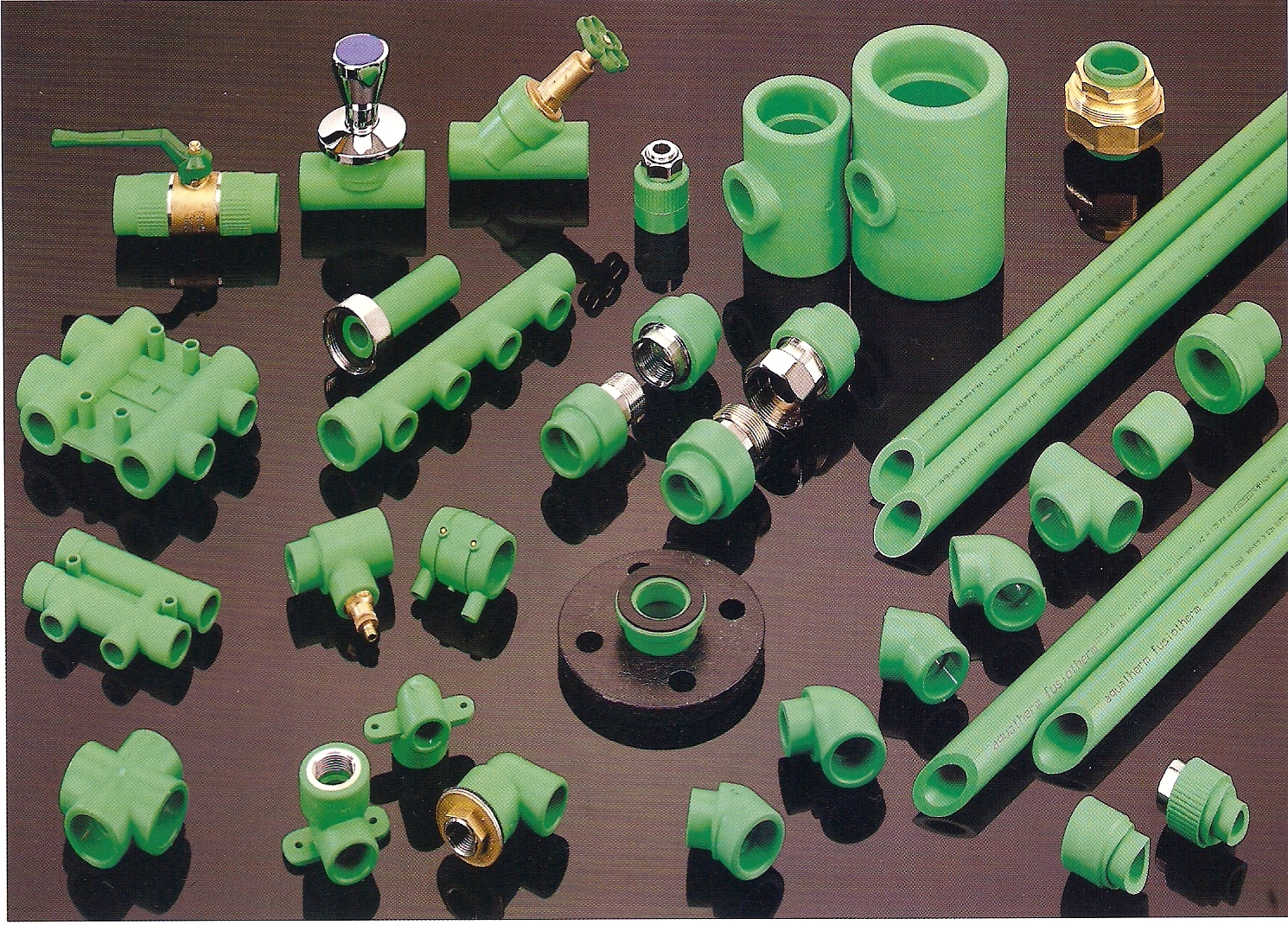

Например, полипропиленовые трубы и фитинги одной из многочисленных фирм

К недостаткам пластмассовых труб следует отнести сравнительно небольшую прочность, значительный коэффициент линейного температурного расширения и пожароопасность.

Арматура

Водопроводная арматура изготовляется из латуни, стали, бронзы, серого и ковкого чугуна, пластмасс. Выбор материала определяется условиями эксплуатации и назначением арматуры.

По назначению арматура может быть водоразборной, запорной, регулирующей и предохранительной. По конструкции могут быть вентили, пробковые (шаровой) краны, задвижки. Крепиться на трубопроводах арматура может на резьбе, фланцах, сварке и клеевым соединением.

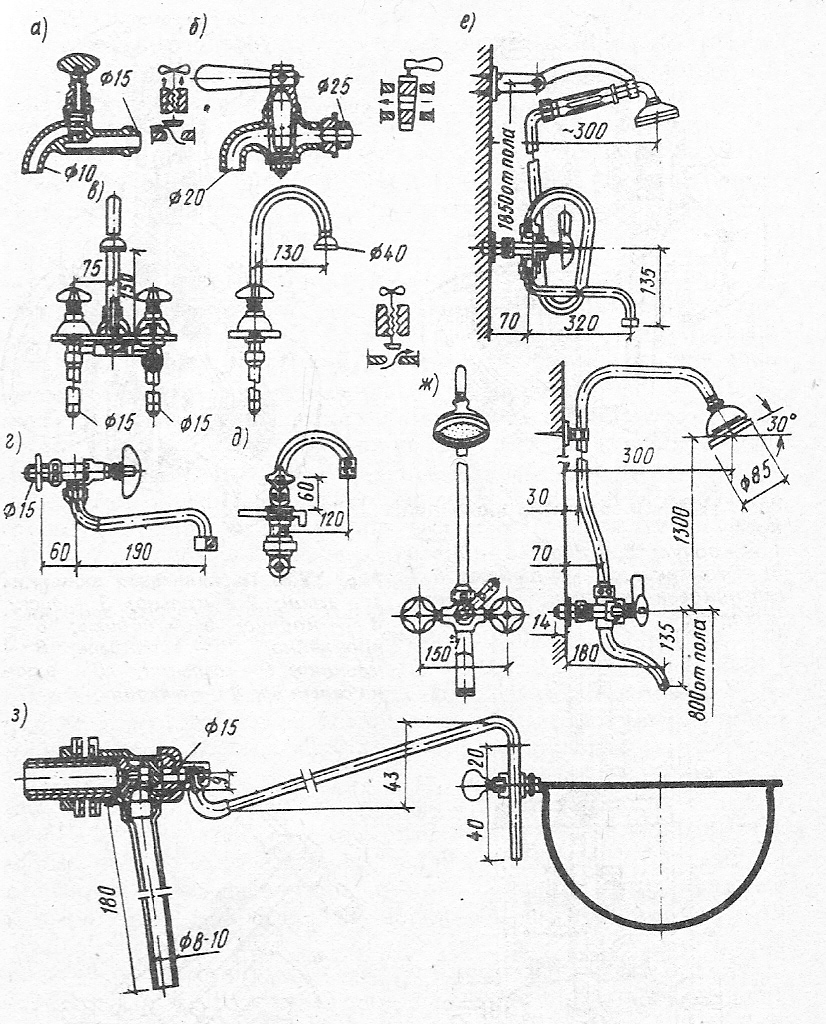

Рис. 3. Водоразборная арматура

а – вентильный водоразборный кран; б – банный кран; в – смеситель для умывальника с нижней камерой смешения; г – смеситель для мойки; д –смеситель для умывальника с аэратором; е – смеситель для ванны, с душевой сеткой на гибком шланге; ж – смеситель для ванны со стационарной душевой сеткой; з – поплавковый клапан

К запорной арматуре относятся вентили, задвижки, затворы поворотные и краны пробковые (шаровые).

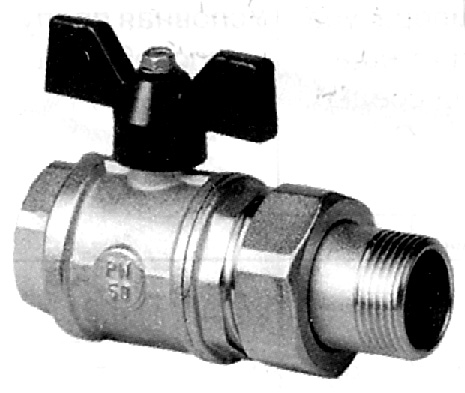

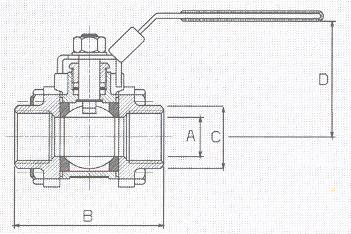

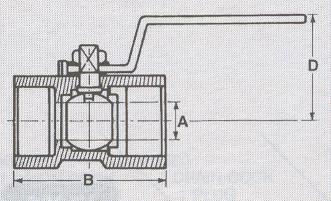

Рис. 4. Запорная арматура

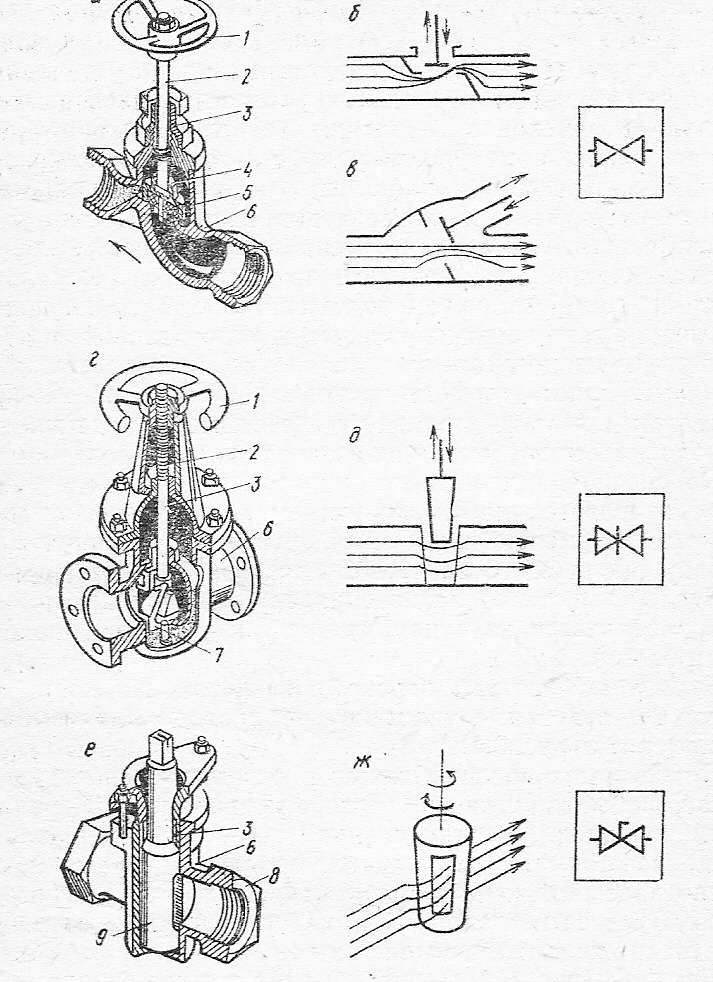

а – вентиль; б – схема прямого вентиля; в – схема вентиля «косва»; г – задвижка фланцевая; д – схема задвижки; е – кран пробковый; ж – схема пробкового крана

К регулирующей арматуре относятся регуляторы давления и расхода

Рис. 5. Регуляторы давления

а – гидравлическая характеристика; б – регулятор давления пружинный; в – регулятор давления «после себя» рычажный

К предохранительной арматуре относятся предохранительные клапаны, обеспечивающие в сети или перед приборами напор, не превышающий заданный, а также обратные клапаны, обеспечивающие движение воды в трубопроводе только в одном направлении.

Рис. 6. Предохранительная арматура

а – пружинный предохранительный клапан; б – рычажный предохранительный клапан; 1 –корпус; – пружина; 3 – клапан; 4 – крышка; 5 – рычаг; 6 – седло

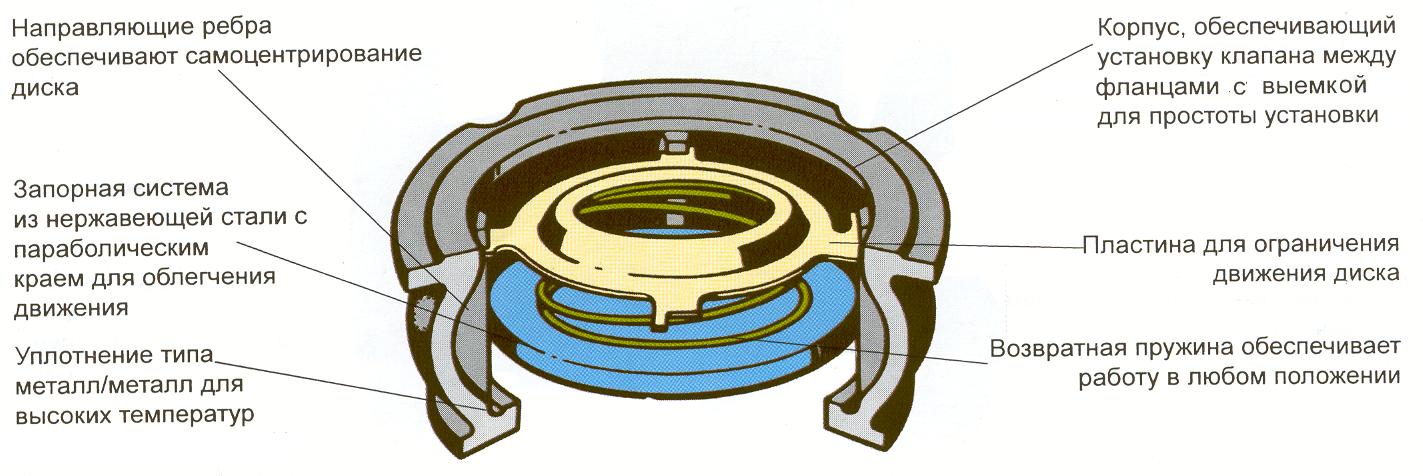

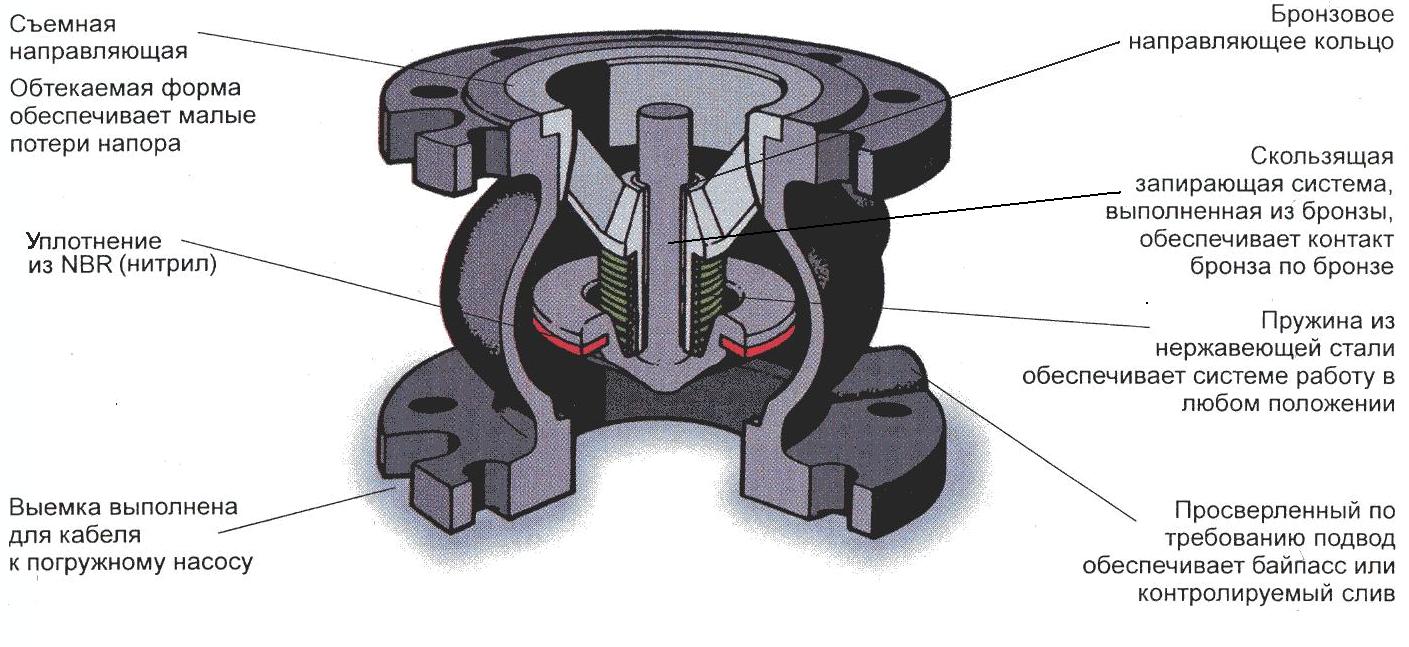

Рис. 7. Обратные клапаны

а – подъемный; б, в – поворотные; 1 – корпус; 2 – крышка; 3 – клапан; 4 – седло; 5 – поворотный клапан; 6 – ось; 7 – фланец
