Скорые фильтры

Скорые безнапорные фильтры представляют собой прямоугольный в плане резервуар с дренажной системой, на которой укладывается фильтрующая загрузка высотой 700 – 2000 мм с размером зерен 0,5 – 2,0 мм. Работают фильтры со скоростями фильтрования 5 – 10 м/ч.

Для обеспечения высокого эффекта осветления воды (практически полного извлечения всех нерастворенных примесей) при столь высоких скоростях фильтрования и крупнозернистой загрузке необходима предварительная коагуляция примесей воды.

Конструктивная схема скорого фильтра зависит от его площади и конструкции дренажа.

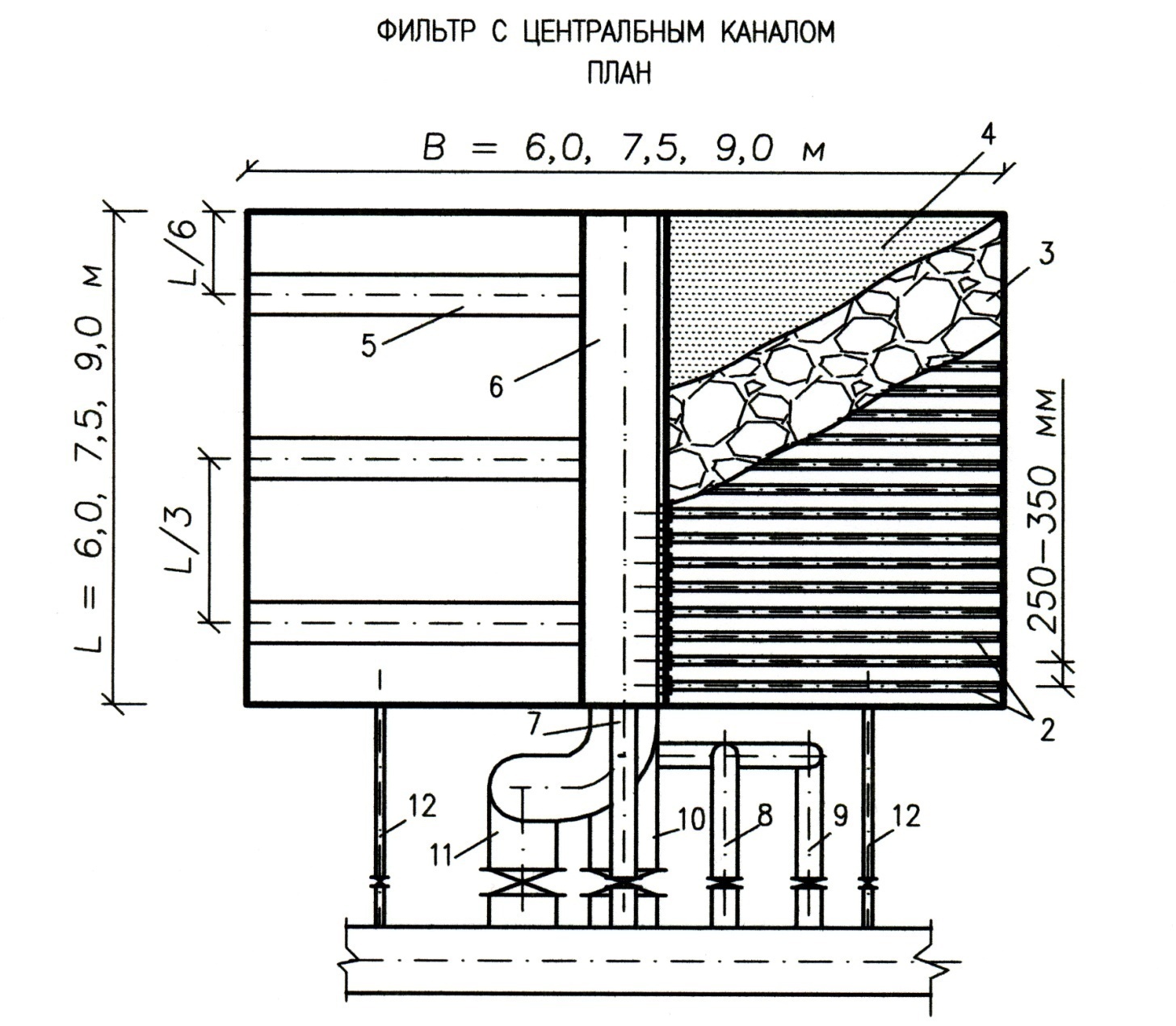

Скорые фильтры с центральным каналом

1 – коллектор дренажа; 2 – дырчатые распределительные трубы дренажа;

3 – поддерживающий гравийный слой; 4 – фильтрующая загрузка; 5 – желоба верхней распределительной системы; 6 – центральный канал; 7 – подача исходной воды в фильтр; 8 – отвод фильтрованной воды; 9 – отвод первого фильтрата; 10 – подача воды на промывку фильтра;11 – отвод промывной воды; 12 – опорожнение фильтра; 13 - трубопровод фильтрованной воды; 14 – трубопровод исходной воды; 15 - трубопровод воды на промывку фильтров; 16 - трубопровод (или канал) отвода промывной воды.

Контактные осветлители

Контактные осветлители представляют собой разновидность фильтровальных аппаратов, работающих по принципу фильтрования воды в направлении убывающей крупности зерен через слой загрузки большой толщины, который реализуется применением восходящего фильтрования, снизу вверх.

Обрабатываемая вода после смешения с коагулянтом через нижнюю распределительную систему подается в КО и фильтруется через слои загрузки, крупность зерен которых постепенно уменьшается.

При этом в условиях контактной коагуляции основная масса примесей воды задерживается в нижних крупнозернистых слоях, характеризующихся большой грязеемкостью.

Благодаря этому КО позволяют одноступенчато осветлять воду с мутностью до 120 мг/л.

В КО применяется фильтрующая загрузка плотностью не менее 2,5 г/см3 с размером зерен 0,7 – 2,0 мм, dэ = 0,9 – 1,4 мм, высотой слоя 2,0 – 2,3 м.

КО могут устраиваться с поддерживающими слоями и без них.

Контактные осветлители КО-1 (а) промываются водой с расширением загрузки, КО-3 (б) – водой и воздухом без расширения загрузки.

Контактные осветлители КО-1 (а) и КО-3 (б)

1,8 – подача исходной воды и отвод фильтрата; 2, 7 – нижнее и верхнее отделения бокового кармана; 3дренаж водяной; 4слой гравия, 5 – слой песка; 6 – водосборный желоб; 9, 10отвод и подача промывной воды; 11 – дренаж воздушный; 12 – подача сжатого воздуха; 13 – струенаправляющий выступ; 14 – горизонтальный отвод промывной воды; 15 – водослив с пескоулавливающим желобом

Обеззараживание воды

Обеззараживание воды производят для уничтожения содержащихся в ней патогенных бактерий и вирусов.

Для этой цели наиболее часто применяются сильные окислители, такие как хлор и хлорсодержащие реагенты, озон, двуокись хлора и перманганат калия.

Кроме использования окислителей обеззараживание может осуществляться бактерицидным облучением, воздействием ионов серебра и мембранной технологией.
