Расчет внутреннего водопровода

Расчет внутреннего водопровода состоит из определения расходов воды на объекте и отдельных участках сети, из гидравлического расчета водопроводной сети, из расчета и подбора установок и оборудования, применяемых для данной системы водоснабжения.

Проектирование и строительство внутреннего водопровода и канализации осуществляется в соответствии с рекомендациями СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» [1].

Системы холодного, горячего водоснабжения и канализации должны обеспечивать подачу воды и отведение сточных вод (расход), соответствующие расчетному числу водопотребителей U или установленных санитарно-технических приборов N.

Расходы воды определяются на основании расчетных расходов воды и стоков санитарными приборами (Приложение 2 [1]) и норм расхода воды потребителями (Приложение 3 [1]).

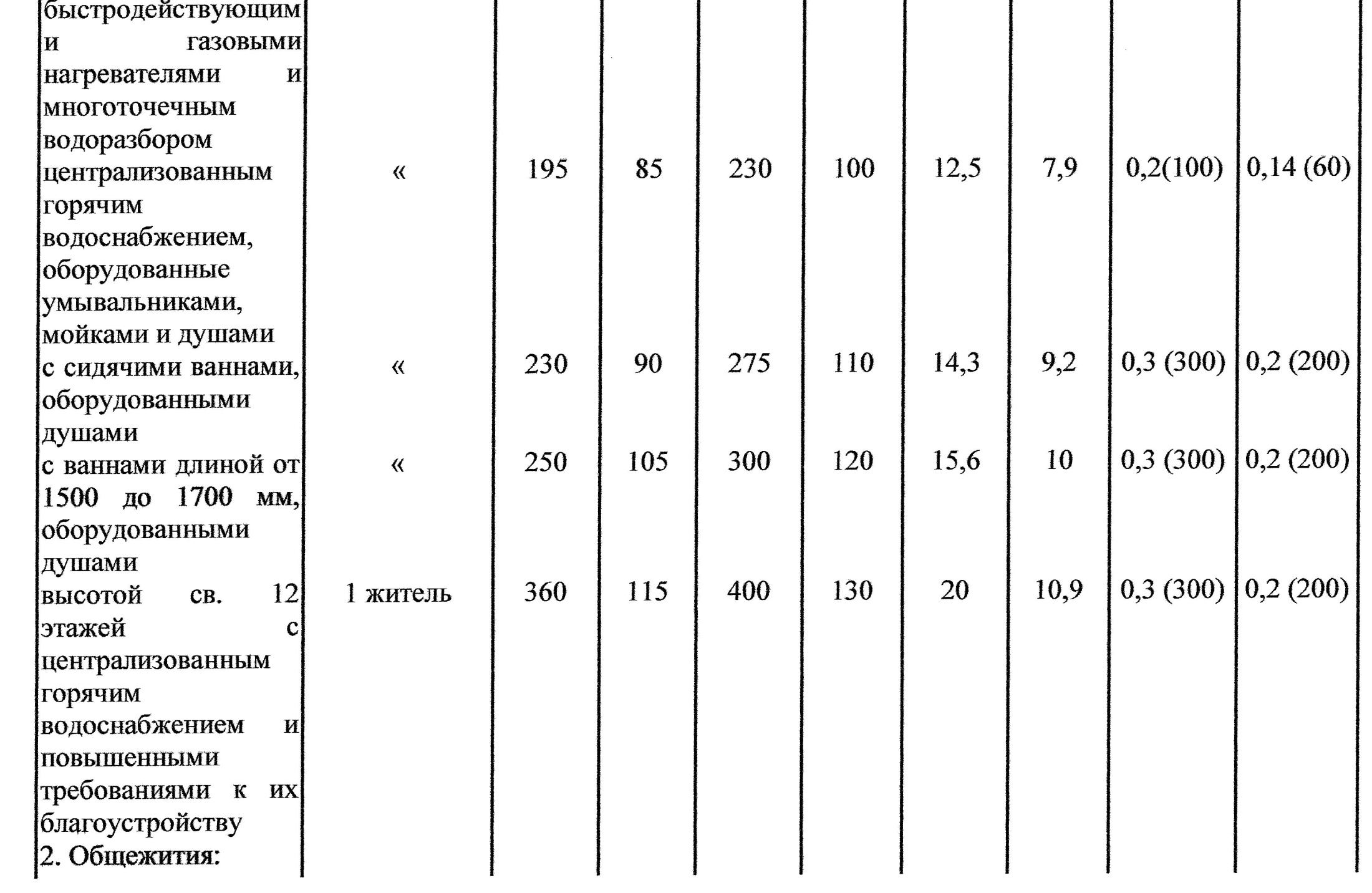

ПРИЛОЖЕНИЕ №3

Для расчета расхода воды системы в целом или на расчетном участке необходимо:

● определить потребителей воды и их число U (для жилых зданий – число жителей) и число установленных санитарных приборов N;

● принять или рассчитать секундный расход q_o (для жилых зданий общий секундный расход воды q_o^tot = 0,3 л/с, расход холодной и горячей воды q_o^c = q_o^h = 0,2 л/с);

● рассчитать вероятность действия P приборов по формуле

P = q_hr^tot U/3600 q_o^tot N,

где q_hr^tot – расход, л/ч, на одного водопотребителя (для жилых зданий при централизованном ГВС - 15,6 л/ч, в том числе горячей воды

q_hr^h = 10,0 л/ч; холодной q_hr^c = 5,6 л/ч (Приложением 3 [1])).

● вычислить секундный расход воды, л/с, по формуле q = 5 q_o α,

где q_o - секундный расход воды q_o^tot = 0,3 л/с, q_o^c = q_o^h = 0,2 л/с;

α – величина, зависящая от числа водоразборных точек N на расчетном участке сети и от вероятности их действия Р, определяется по таблицам и графикам [1].

Гидравлический расчет водопроводной сети

Цель: определение наиболее экономичных диаметров труб и потерь напора при пропуске расчетных расходов воды.

Все водопроводные сети рассчитываются на пропуск максимальных секундных расходов.

Основой для расчета - аксонометрическая схема водопровода.

На аксонометрической схеме сети выбирают расчетное направление от ввода до диктующего водоразборного устройства и определяют длины расчетных участков между узловыми точками.

Расчет производят в следующей последовательности:

● определяют расчетные расходы на участках сети;

● подбирают диаметры трубопроводов и определяют потери напора в них по диктующему направлению;

● подбирают счетчики воды (водомерный узел) и вычисляют потери напора в них;

● определяют потребный напор Н_п который сравнивают с гарантированным напором в наружной сети Н_гар после чего производят соответствующий анализ.

Гидравлический расчет сети внутреннего водопровода производится в форме таблицы.

Действительный потребный напор в точке подключения к городской коммунальной сети Н_п следует определять по формуле

Н_п = Н_геом + ∑h_l + ∑h_сч + Н_f ,

где Н_геом – геометрическая высота подъема воды, определяется как разность отметок диктующего (наиболее высоко расположенного) водоразборного прибора и отметки земли в точке подключения к городской сети водопровода, м; ∑h_l – сумма потерь напора на диктующем участке водопроводной сети, определяется по таблице гидравлического расчета, м; ∑h_сч – сумма потерь напора в домовом и индивидуальном водомерных узлах; Н_f – свободный напор у диктующего водоразборного прибора, принимаемый по паспорту прибора (для поворотного душевого смесителя отечественного производства Н_f = 2 м).

Найденную величину Н_п сравнивают с величиной гарантированного напора Н_гар и делают выводы по работе схемы водоснабжения.

Если Н_п > Н_гар то необходимо предусматривать местные повысительные установки.
