Дозирование реагентов
Для дозирования чистых растворов реагентов наиболее часто используются насосы-дозаторы.
Предпочтение отдается насосам-дозаторам, имеющим электроприводное изменение производительности насоса, позволяющее автоматизировать дозирование реагента. Достоинством насосов-дозаторов является возможность подачи реагентов в напорные трубопроводы.
Для дозирования реагентов используются одно- и многоплунжерные, винтовые и мембранные насосы-дозаторы. Производительность плунжерного насоса регулируется изменением хода плунжера; винтовых насосов – изменением частоты вращения винта с помощью вариатора; мембранных насосов – частотой колебания мембраны.
Насосы-дозаторы фирмы «ETATRON D.S.» (Италия)

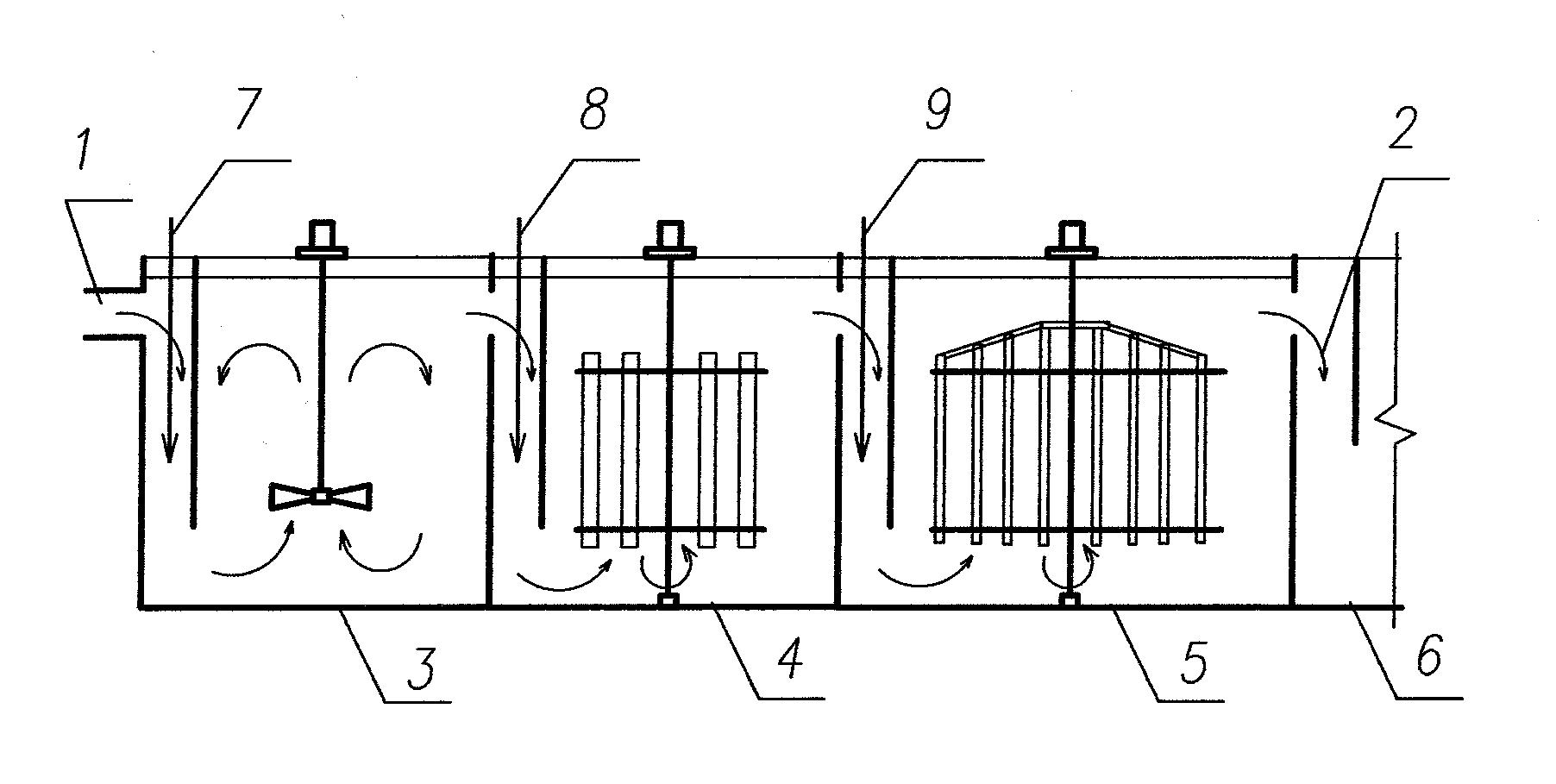

КОМПЛЕКСЫ СМЕШЕНИЯ И ХЛОПЬЕОБРАЗОВАНИЯ
1 – вход воды; 2 – переход воды с укрупненными примесями в отстойник; 3 – смеситель с пропеллерной мешалкой; 4 – смеситель с рамной мешалкой; 5 – камера хлопьеобразования (флокуляции); 6 – отстойник; 7 – ввод коагулянта; 8 – ввод циркулирующего осадка или микропеска; 9 – ввод флокулянта
Осветление природных вод отстаиванием.
Осаждение взвешенных частиц в воде происходит под действием сил тяжести (гравитационных сил).
Для расчета отстойников необходимо знать скорость осаждения частиц в воде (гидравлическую крупность), которые должны быть удалены из воды в отстойнике.
На скорость осаждения частиц при их отстаивании под действием гравитационных сил в неподвижной жидкости или в потоке, движущемся с весьма малой скоростью, влияют плотность, форма и размер частиц, и сопротивление жидкости их движению.
Основные типы отстойников
В практике осветления воды нашли применение следующие типы отстойников:
вертикальные;
горизонтальные;
радиальные;
тонкослойные и
отстойники, модифицированные тонкослойными модулями.
При осветлении воды с коагуляцией примесей отстойники часто (предпочтительно) оборудуются встроенной камерой хлопьеобразования.
Вертикальные отстойники
Вертикальные отстойники чаще всего представляют собой круглый в плане бассейн, в котором осветление воды происходит в восходящем потоке воды.
Отстойники для осветления воды с коагуляцией примесей оборудуются водоворотной камерой хлопьеобразования, расположенной в центре отстойника.
В нижней части вертикальных отстойников предусматривается коническая (или пирамидальная) зона накопления и уплотнения осадка с углом наклона между наклонными стенками 70–80°.
Вертикальный отстойник с водоворотной камерой хлопьеобразования
1 – зона осаждения; 2 – зона накопления и уплотнения осадка;
3 – подача исходной воды; 4 – водоворотная камера хлопьеобразования;
5 – периферийный желоб для сбора осветленной воды; 6 – отвод осветленной воды; 7 – отвод осадка.
Расчет вертикальных отстойников
Площадь зоны осаждения вертикальных отстойников определяется по формуле
F = βоб q / 3,6 vв,
где q – расчетный расход, м3/ч;
vв – восходящая скорость в зоне осветления,
vв ≤ uо, мм/с; βоб – коэффициент объемного использования, βоб изменяется от 1,3 до 1,5 при соответствующем изменении отношения D/H от 1,0 до максимума 1,5.
Высота зоны осаждения H принимается 4,0–5,0 м, соответственно максимальный диаметр вертикального отстойника не должен превышать 7,0–8,0 м. При этом максимальная площадь одного отстойника составляет 40 – 50 м2. Исходя из этого, после определения общей площади осаждения назначается количество рабочих отстойников. При количестве рабочих отстойников меньше 6 дополнительно устанавливается 1 резервный отстойник.
