Измерительные приборы завода "Мегомметр". Омметр м41070/1.
Измерительный прибор - омметр М41070/1 - предназначен для измерения электрического сопротивления различных электрических цепей в различных областях народного хозяйства, кроме шахт, рудниковых помещений, опасных по пыли и газу.
Омметр рассчитан для работы при температуре окружающего воздуха от -40 до +50 и относительной влажности до 98% при +35 градусах.
Питание омметра М41070/1 осуществляется от встроенного химического источника питания (А332) напряжением 1.5 В на первых четырех диапазонах измерений и от внешнего источника питания напряжением 220 В на диапазоне 0-30 Мом.
Диапазон измерений омметра М41070/1 -
0-300 Ом
0-3 кОм
0-30 кОм
0-300 кОм
0-30 Мом
Класс точности - 1.5 по ГОСТ 23706-79 и 2.5 на диапазоне измерений 0-300 Ом.
Ток потребления омметра - не более 100 мА.
Омметр допускает непрерывную работу не менее 1 часа от элементов питания и не менее 8 часов от сети 220 В.
Омметр устойчив к брызгонесущей среде.
Габаритные размеры - 165 х 95 х 65 мм
Масса омметра - не более 0.6 кг
Измерительные приборы завода "Мегомметр". Омметр щитовой м419 (замена омметра м143).
Исполнение прибора - брызговлагозащищенное
Омметр (от ом и...метр), прибор непосредственного отсчёта для измерения электрических активных (омических) сопротивлений. Разновидности омметров - мегомметры, тераомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.
Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания.
Для измерения сопротивлений от сотен ом до нескольких Мом измеритель и измеряемое сопротивление rx включают последовательно.
Измерительный прибор - Омметр щитовой М419 определяет сопротивление изоляции однофазных или трехфазных сетей переменного тока, находящихся под напряжением с изолированной нейтралью напряжением до 420 В, частотой 45-500 Гц.
Технические характеристики измерительного прибора - омметр М419:
Диапазон измерения омметра– 0 - 5 МОм.
Минимальная цена деления шкалы - 0.02 МОм
Класс точности измерительного прибора – 2,5.
Напряжение питания – 220 В частотой 45-500 Гц.
Потребляемая мощность омметра - не более 1 Вт
Входное сопротивление - не менее 250 кОм
Условия эксплуатации - от минус 50 ° С до плюс 70 ° С.
Режим работы - непрерывный, продолжительность непрерывной работы не ограничена. Допускается прерывистый режим работы.
Габаритные размеры, мм – 80х80х100.
Масса, кг , не более – 0,2.
Не разрешается включать одновременно два омметра в одну сеть.
Зажим "3" омметра должен быть заземлен или соединен с корпусом, так как омметр измеряет эквивалентное сопротивление изоляции сети по отношению к земле или к корпусу.
Если омметр не включен в сеть - то его указатель находится на отметке механического нуля (крайней отметке красного цвета в левом конце шкалы). Если при правильном включении омметра указатель остается на отметке механического нуля - это указывает на неисправность омметра.

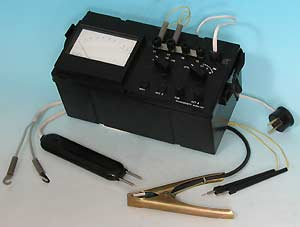

Измерительные приборы завода "Мегомметр". Микроомметр ф4104-м1 Исполнение прибора ф4104 – брызговлагозащищенное
Измерительный прибор Микроомметр Ф4104-М1 предназначен для измерения сопротивления постоянному току.
Пределы измерений микроомметром Ф4104-М1:
Пределы допускаемых значений основной погрешности от конечного значения диапазона измерений :
4% на диапазоне 1-100 мкОм
2.5% на диапазоне 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом
1.5% на остальных диапазонах
Диапазон измерений микроомметра Ф4104 - от 0-100 мкОм до 0-10МОм (12 диапазонов).
Класс точности 1,5; 2,5 и 4 (в зависимости от диапазона измерения).
Условия эксплуатации прибора Ф4104- от минус 30 ° С до плюс 50 ° С.
Питание – элемент (R20, RL20) 9 шт., сеть 220 В.
Мощность, потребляемая от сети переменного тока не превышает 4 ВА. Ток, потребляемый от химических источников - не превышает 120 мА.
Габаритные размеры, мм – 305х125х155 .
Масса, кг – 4,0.
Измерительный прибор Ф4104 выпускается взамен ранее изготавливаемого Ф415.
Принцип действия микроомметра Ф4104-М1.
Принцип действия микроомметра Ф4104-М1 основан на измерении величины падения напряжения на измеряемом сопротивлении при прохождении через него оперативного тока заданной величины.
При измерении на диапазонах 0-100 мкОм, 0-1 мОм, 0-10 мОм, 0-100 мОм, 0-1 Ом, 0-10 Ом в качестве оперативного тока используется стабилизированный по амплитуде одиночный импульс, на остальных диапазонах - стабилизированный постоянный ток.
Микроомметр Ф4104-М1 состоит из блока питания, стабилизатора тока, измерительного усилителя с фильтром и генератора синхронизирующих импульсов. При питании прибора от сети входное напряжение понижается до 12-16 В и выпрямляется. Преобразователь напряжения выполнен на транзисторах по схеме с самовозбуждением и стабилизацией выходного напряжения. К выходным клеммам подключается измеряемое сопротивление.
Падение напряжения с измеряемого сопротивления поступает на вход измерительного усилителя, выполненного на операционных усилителях. Ток, протекающий через измеряемое сопротивление постоянный, поэтому падение напряжения на измеряемом сопротивлении прямо пропорционально величине измеряемого сопротивления. Для запоминания амплитуды одиночного импульса, когда в качестве оперативного тока используется одиночный импульс, служит запоминающая емкость, которая коммутируется электронным ключом.
Калибровка измерительного усилителя микроомметра Ф4104-М1 осуществляется при помощи переменного резистора КЛБ, при этом на измерительный усилитель поступает сигнал с образцовых резисторов.
