Алгоритм
9.3. Создание конструкторской документации
Огромное разнообразие приборов и конструктивных решений при их создании (рис. 9. - )

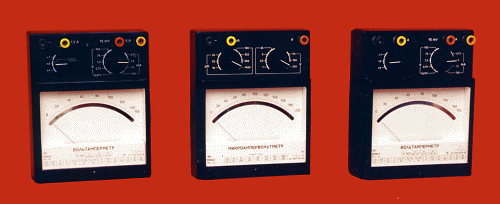

ПЕРЕНОСНЫЕ ПРИБОРЫ ПОСТОЯННОГО ТОКА М2042, М2044, М2051
Рис. 2
При конструировании приборов создается большое количество технической документации (в основном конструкторской и технологической), состав которой определяется системой ЕСКД и ЕСТД.
Единая система конструкторской документации – комплекс Государственных стандартов, устанавливающий виды изделий, виды и комплектность конструкторских документов и требований к ним. К ЕСКД относятся графические и текстовые документы, определяющие в отдельности или в совокупности состав и устройство изделия и содержащие данные для его разработки, изготовления, контроля, эксплуатации и ремонта. Стандарты ЕСКД определяют комплектность и формы документов на различных этапах разработки изделия. На каждом этапе создаются текстовые и графические документы. Объем документации возрастает в направлении от ТЗ к рабочей документации, так как повышается степень детализации изделия, поэтому проблема автоматизации выпуска конструкторской документации в первую очередь возникает на этапе конструкторского и технологического проектирования.
Единая система технологической документации – комплекс Государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения текстовой и графической технологической документации.
По способам оформления конструкторскую документацию разделяют на схемную и чертежную (графическую), табличную и описательную (текстовую). Одна из важнейших проблем совершенствования ЕСКД и ЕСТД – разработка правил, учитывающих специфику автоматизированного проектирования. В настоящее время утверждены многие стандарты на конструкторскую документацию для САПР, остальные находятся в стадии разработки и испытаний. С внедрением автоматизированных методов проектирования пересматриваются требования к оформлению документации с учетом возможности выполнения типовых конструкторских и технологических документов машинными методами. Возникают новые виды конструкторских и технологических документов – перфоленты, перфокарты, магнитные ленты, магнитные диски, а также специфическая форма конструкторско-технологических документов – машинные носители для управления автоматическим технологическим оборудованием.
Для организации архива документов особенно перспективны устройства для микрофильмирования. Микрофильмирование позволяет создавать фонды документов, занимающих малые объемы с использованием ручного и механизированного поиска. Особое значение приобретает микрофильмирование при внедрении систем автоматизации технологической подготовки производства, в которых обрабатывается до нескольких сотен тысяч различных документов. Благодаря компактности архивов на микроносителях (микрофильмы, микрофиши, микрокарты) имеется возможность создания страховых фондов, систем автоматизированного поиска, копирования, внесения изменений, выдачи и дистанционной передачи документов.
Существенно изменяется способ организации архива технической документации – в САПР используются централизованные базы и банки данных, в которых храниться необходимая информация для выдачи документации на любом этапе проектирования.
Высокая эффективность автоматизации выпуска проектной документации в САПР объясняется следующим:
1) проектировщик освобождается от утомительных графических работ, не требующих инженерной квалификации, и получает возможность непосредственно контролировать реализацию и точность выполнения своего проекта;
2) появляется возможность оперативного внесения изменений в проект путем редактирования данных в памяти ПЭВМ с последующей автоматической выдачей модифицированных документов. Скорректированные документы можно выдавать после окончательной проверки и редактирования проекта в интерактивном режиме взаимодействия проектировщика и ПЭВМ.
Организация автоматизированной выдачи конструкторской документации требует решения следующих задач: 1) создания и автоматического воспроизведения текстовой и графической информации; 2) разработки подсистем интерактивного взаимодействия проектировщика с ЭВМ для оперативного ввода, контроля, корректировки и вывода информации о проектируемом объекте; 3) автоматической подготовки машинных носителей для программно-управляемого технологического оборудования; 4) разработки специальных диагностических и контролирующих программ, способных проверить достоверность информации, необходимой для выдачи проектной и проектно-технологической документации; 5) обеспечения оперативной связи проектировщика с банком данных, в котором хранится постоянная (справочные данные о конструктивных элементах, каталоги, типовая текстовая и графическая информация и т.п.) и переменная (результаты работы программ различных подсистем проектирования) информация о проектируемом объекте.
Вопросы для самопроверки
1. Какие зарубежные приборы Вы знаете?
2. Сравните два мультиметра?
3. Какие приборы в лаборатории кафедры Вам известны?
