15.5. Монтажные работы при возведении кирпичных зданий

При производстве каменной кладки ведутся различные вспомогательные (установка подмостей или лесов, подача материалов) и сопутствующие работы, в том числе монтаж сборных железобетонных элементов (фундаментных плит и блоков, перемычек, балконов, перегородок, плит перекрытий и т.д.).

Монтаж ленточных фундаментов выполняет звено каменщиков-монтажников из трех человек: один выполняет строповку, другие устанавливают блоки в проектное положение.

Монтаж фундаментных блоков ведут в соответствии с предварительной геодезической разбивкой (обозначением их положения на дне котлована или траншеи металлическими штырями). Установка фундаментов производится на выровненный до проектной отметки, без следов воды или снега, слой песка. Предельное отклонение отметки выравнивающего слоя песка от проектной не должно превышать минус 15 мм.

Монтаж фундаментов начинают с укладки маячных блоков фундаментных подушек в углах здания и в местах примыкания (пересечения) стен, но не реже, чем через 10-15 м. Выверку маячных блоков в плане ведут, совмещая их осевые риски с рисками разбивочных осей по двум взаимно перпендикулярным направлениям. Высотные отклонения устанавливают нивелированием или с помощью уровня.

После установки и выверки положения маячных блоков в плане и по высоте натягивают проволочную причалку и укладывают промежуточные (рядовые) блоки. Не снимая стропов, проверяют горизонтальность блоков при помощи рейки и уровня. В местах ввода коммуникаций, а также при возведении прерывистых фундаментов фундаментные подушки укладывают с разрывом.

Поверх уложенных блоков устраивают стяжку из цементно-песчаного раствора (состава 1:2), выполняющую роль гидроизоляции, а в необходимых случаях закладывают продольную арматуру, образующую армированный шов.

До начала монтажа блоков стен подвала нивелированием определяют отметку верха смонтированных фундаментных плит, на них переносят положение разбивочных осей здания и размечают места установки маячных блоков.

Монтаж блоков начинают с маячных, укладываемых в углах, в местах примыкания и пересечения стен, на протяженных участках через 15-20 м.

Установка маячных блоков включает в себя:

♦ подготовку растворной постели толщиной 2-3 см;

♦ наводку и опускание блока на слой раствора;

♦ рихтовку (выравнивание) блока до совмещения разметочных рисок.

Выверку в плане контролируют отвесом, проецирующим ось здания на установочную риску на верхней грани блока, горизонтальность блока проверяют уровнем.

Рядовые (промежуточные) блоки стен подвала устанавливают, ориентируя низ по обрезу блоков нижнего ряда, верх - по натянутой причалке, закрепленной скобой к верхней грани маячного блока. Укладывают блоки на слой раствора, соблюдая перевязку швов (не менее 1/4 длины). Вертикальные и горизонтальные швы между блоками должны быть тщательно заполнены раствором и расшиты с двух сторон.

Перемычки укладывают на растворную постель после завершения простенков.

Лестничные площадки и марши устанавливают по ходу кладки. Промежуточную площадку и первый марш устанавливают по ходу кладки лестничной клетки, вторую площадку и второй лестничный марш - по окончании кладки этажа. После проверки мест опирания укладывают раствор и краном подают лестничную площадку. Каменщики принимают конструкцию, находясь на подмостях или на перекрытии.

а)

б)

в) г)

Рис.15.8. Монтаж конструкций:

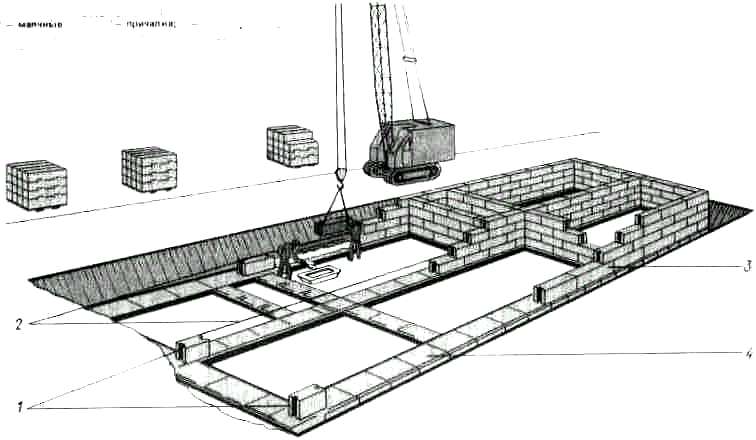

а - блоков стен подвала 1 -маячные блоки; 2 - причалки;

3 – смонтированный участок стен подвела; 4 - уложенные фундаментные плиты;

б - лестничных площадок: 1 - плиты перекрытий; 2 – промежуточная пластинка; 3 - шаблон; 4 - этажная площадка;

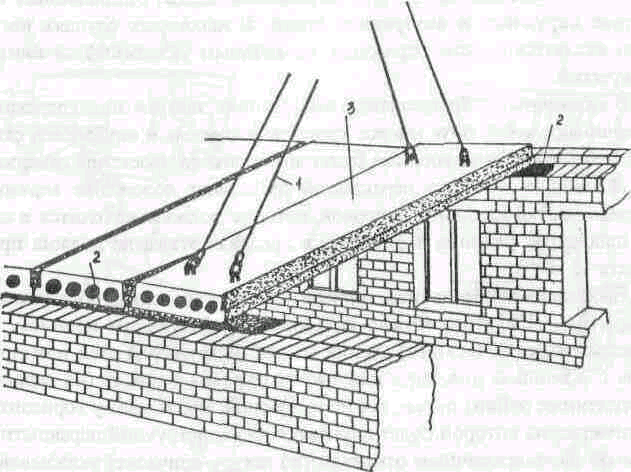

в - плит перекрытия; 1- четырехветвевой строп; 2 -растворная постель; 3 -укладываемая плита;

г - балконной плиты: 1 - балконная плита; 2 - стойка

Опустив площадку на подготовленное место, проверяют ее горизонтальность (по двум направлениям) и соосность с площадками нижних этажей. Расстояние между уложенными площадками проверяют (в двух местах) деревянным шаблоном, имеющим форму продольного сечения косоура (рис. 15.8., б). При необходимости конструкцию рихтуют ломом.

Монтаж санитарно-технических кабин осуществляется после приемки перекрытий по предварительно размеченным ориентирным рискам, вынесенным на перекрытие. Поверхности опирания очищают от грязи, снега, наледи, а закладные детали - от ржавчины. Кабины устанавливают на прокладки, выверяя грани двух взаимно перпендикулярных стен блока относительно вертикальной плоскости, и совмещая санитарно-технические стояки с ниже расположенными. Постоянное крепление выполняют, сваривая закладные детали объемных элементов.

Швы между блоками и смежными стенами должны быть заделаны в соответствии с требованиями проекта по тепло- и звукоизоляции, а также воздухо- и водонепроницаемости, отвечать нормативным требованиям. Отверстия в панелях перекрытий для пропуска стояков кабин после установки кабин, монтажа стояков и проведения гидравлических испытаний должны быть тщательно заделаны раствором.

Плиты междуэтажных перекрытий (рис.15.8., в) монтируют после завершения каменной кладки этажа, устройства из кирпича бортика на два ряда выше уровня укладываемых плит, установки перегородок, укладки индустриальных плит подготовки пола или устройства засыпок под полы. Положение опорных поверхностей плит перекрытия на стенах проверяют нивелиром или водяным уровнем и при необходимости выравнивают кладку стяжкой из цементного раствора. До начала монтажа пустотные каналы с обоих торцов плит заделывают легким бетоном или готовыми бетонными пробками на глубину 120-200 мм. Это делают для предохранения опорных частей пустотных перекрытий от разрушения под давлением вышележащих конструкций и с целью предотвращения промерзания стен в местах опирания перекрытий. Заделка пустот в плитах перекрытия производится до подачи их на этажи.

Монтаж начинают от торцовой стены с инвентарных подмостей (столиков), последующие плиты укладывают к ранее смонтированным. Минимальная глубина заделки панели в стену - 120 мм.

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка. Потолок помещения должен быть горизонтальным, при этом перепады по высоте не должны превышать 3 мм. Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: как правило, монтажные петли панелей приваривают стальными связями к анкерам, заделанным при кладке стены и монтажным петлям смежных панелей. Швы между панелями заделывают раствором марки 100, а места сопряжения со стенами и торцы замоноличивают бетоном или раствором.

Балконные плиты устанавливают после монтажа перекрытий и до начала кладки стен следующего этажа. Положение балконных плит размечают на перекрытии и фиксируют рисками, дополнительно контролируя отвесом их соосность с балконами нижележащего этажа. Их укладывают на опоры по слою раствора два монтажника, контролируя правильность опускания плиты по рискам и шнуру-причалке. Плита должна быть уложена горизонтально или с небольшим уклоном наружу. Балконные плиты (рис.15.8., г) в проектном положении временно закрепляют инвентарными приспособлениями (телескопическими стойками, кронштейнами, треугольными стойками с удерживающими скобами и др.). Горизонтальность проверяют уровнем с рейкой, после чего приваривают. Балконные плиты крепят, обычно приваривая стальные стержни к монтажным петлям плит перекрытия и закладным деталям балкона. Инвентарные крепления балконов снимают после завершения кладки стен второго яруса.
