3.2 Расположение сопряженных с лавой подготовительных выработок
Сопряжение эта часть соприкасающихся рабочих пространств, отно-сящихся к концевому участку лавы и подготовительной выработке. Оно ха-рактеризуется размерами соответствующих ниш (при их наличии), глубиной rн и r'н, длиной lн и l’Η, высотой hm и шириной вт подготовительной выработки, размерами присечек кровли hm и почвы hm (образованных со стороны лавы уступов) (рис. 3.4).
Размеры опережающей ниши определяются из условия поддержания сопряжения.
Глубина выемочной ниши
где пТЦ - число технологических циклов, обеспечивающих его соответствующее подвигание забоя rTЦ (птц =1 или 2);
Δrн - зазор по ширине ниши для осуществления осмотра состояния исполнительного органа выемочной машины и замены его режущих или ска-лывающих инструментов (Δrн =0,2-0,4 м).
Рисунок 3.4 - Схема сопряжения лавы с подготовительной выработкой: I ~ лава; 2 - подготовительная выработка (штрек); 3 и 4 - ниши соответственно опережающая и для размещения выемочной машины с приводом скребкового конвейера (выемочная); 5 — выработанное пространство; 6 - охранная полоса; 7 - концевой участок лавы
Длина выемочной ниши lН зависит от габаритных размеров по длине выемочной машины lвм и привода lпск скребкового конвейера, а также схем их взаимного размещения относительно прилегающей подготовительной выработки
где Δпск - длина части привода скребкового конвейера с переходной зштачной секцией, вынесенного на прилегающую выработку, м;
ΔlH — величина зазора для осуществления осмотра состояния исполнительного органа выемочной машины и замены его режущих или скалывающих инструментов (ΔlH =0,3-0,4 м).
При самозарубке выемочных машин (комбайнов) и полном выносе приводов скребковых конвейеров или струговых установок в прилегающую выработку необходимость в нишах отпадает.
3.3 Форма очистного забоя
Формы забоя отражают изменения его контура по длине и высоте очи-стной выработки (рис. 3.5, 3.6). Возможны различные их комбинации.
Формы очистного забоя по его длине зависят от угла падения пласта, способа и средств выемки угля. Ее отклонение от прямолинейности, т.е. ис-кривление линии очистного забоя, приводит к увеличению его длины от за-данной, что в отдельных случаях может привести к разрывам скребковой цепи или става изгибающегося конвейера.

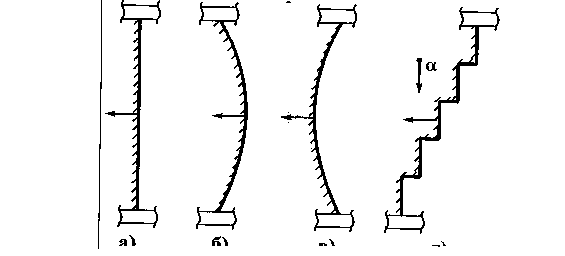

Рисунок 3.5 — Формы линии очистного забоя по его длине: а - прямолинейная; криволинейные выпуклая (а) и вогнутая (б); г -ломанная (потолко-уступная)
Рисунок 3.6- Формы очистного забоя по его высоте; а - прямолинейная;
б - косонаклонная; в - криволинейная (выгнутая); ломанные потолкоуступ-
ная (г) и почвоуступная (д); е - комбинированные (сложные)
Формы очистного забоя по его высоте зависит от конструкции исполнительного органа выемочной машины, способа выемки, мощности, угла падения и строения пласта, а также характера его отжима.
Вопросы для самоконтроля по теме 3
3.1 Геометрические параметры очистной выработки и их общие характеристики.
3.2 Высота лавы и ее определяющие величины.
3.3 Ширина лавы и ее определяющие величины.
3.4 Понятие о шаге выемки пласта и его величины.
3.5 Характеризующие сопряжение лавы с подготовительной выработкой геометрические параметры и влияющие на них факторы.
3.6 Размеры ниш на концевых участках лавы и определяющие их параметры.
3.7 Разновидности форм очистного забоя и влияющие на них факторы.
