13.5 Вспомогательные концевые операции
Состав вспомогательных концевых операций и очередность их выполненю зависят прежде всего от угла наклона очистной выработки и соблюдения требований ПБ и ТБ, которые связаны с предохранением от сползания средств выемки ι транспортировки угля, произвольных перемещений приводов стругового и скребкового конвейеров, креплением тяговой цепи комбайна, оборудованием под лавог пункта перегрузки и др. В основном все эти работы выполняются вручную.
На рисунке 13.27 показаны некоторые схемы крепления концевой при-йодной головки скребкового конвейера, рештачного става, тяговой цепи комбайна и отклоняющего блока предохранительного каната на концевом участ ке, сопряженном с проводимым за лавой штреке, где: 1 - упорные стойки; 2 3 и 4 - балки соответственно направляющая, приваренная к переходной сек ции конвейера и вспомогательная, которая удерживает самотечный изгибаю щийся став; 5 - сварная рама; 6 - обводной блок поддерживающего каната.
Схема крепления приводных головок скребкового конвейера в прилегающе! к лаве выработке зависит от высоты подрывки в ней почвы и осуществляется обычш установкой упорных стоек на их столы, на которых они расположены и закреплены.
Рисунок 13.27 -Схемы крепления устройств удержания тяговой цепи комбайна и обводненного блока предохранительного каната: а, бив- соответственно раздельная, с использованиями рамы и направляющей балки
Обводной блок на вентиляционном штреке, если привод конвейера размещен в лаве, прикрепляется к упорной стойке перед которой в качестве предохранения от возможного ее выдергивания устанавливается куст из трех деревянных стоек.
Устройство пункта перегрузки из лавы в выработку зависит от высоты свободного падения угля, должно предусматривать снижение его разброса пс выработке и запыленность.
Дополнительно к концевым операциям следует также отнести работы, связанные с укорачиванием или наращиванием става скребкового конвейера как в лаве, так и прилегающей к ней выработке.
В вентиляционном штреке комбайновых лав на крутых пластах основной концевой операцией является совокупность работ, связанных прежде всего с установкой обводных блоков рабочего и поддерживающего канатов, а также передвижкой и креплением поддерживающей лебедки типа ЛГЬСН.
В целях механизации работ, связанных с манипуляциями кабеля, оросительного и воздушного шлангов в комбайновых лавах крутых пластов разработаны конструкции кабелеукладчика (рис. 13.28) и шлангоподборщика (рис. 13.29).
Кабелеукладчик КБК-2 предназначен для автоматической подборки шахтного гибкого кабеля, представляет собой лебедку, состоящую из редуктора с барабаном, насосной станции, механизма укладки кабеля, узла крепления кабеля к комбайну и направляющих блоков. Вращение барабана осуществляется гидродвигателем. Гидросистема кабелеукладчика обеспечивает постоянное (регулируемое по величине) натяжение кабеля при подъеме, опускании и остановке комбайна, не зависящее от скорости его перемещения. Редуктор с барабаном, насосной станцией и механизмом укладки кабеля смонтированы на раме кабелеукладчика. Механизм принудительной укладки кабеля состоит из ходового винта и каретки.

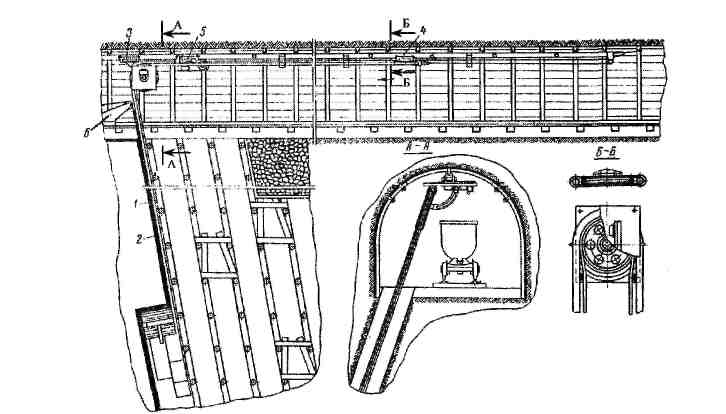

Рисунок 13.28 - Схема установки шлангоподборщика типа ШП-I в вентиля-ционном штреке: 1 - оросительный шланг; 2 - воздушный шланг; 3 и 4 - неподвижная и подвижная каретки; 5 - лебедка; 6 - обводные блоки канатов комбайна (рабочего и поддерживающего)
Рисунок 13.29 - Общий вид кабелеукладчика типа КБК-2
