7.5 Схемы передвижки скребковых конвейеров в лаве
В зависимости от технологических особенностей выемки угольного пласта очистным механизированным комплексом передвижка скребкового конвейера на новую рабочую позицию может осуществляться вслед за проходом комбайна с его изгибом или фронтально одновременно по всей длине лавы. В агрегатированных механизированных крепях скребковые конвейеры также служит опорной базой передвижки их секций, в комплектных - опорной базой для передвижки только скребковых конвейеров.
В составе отдельных лавных конвейеров очистных механизированных комплексов работает гидравлический телескопический привод, установленный на концевой головке между приводом и его переходной концевой секцией, который позволяет осуществлять продольное изменение длины рештачно-го става конвейера. Применение телескопического привода позволяет осуществлять механизированное плавное регулирование натяжение цепи, а также обеспечить возможность удлинения или укорачивания става конвейера. Величина продольной раздвижности с помощью телескопического привода может достигать 650-800 мм.
Некоторые скребковые передвижные конвейеры комплектуются аппаратурой автоматизированного контроля за его работой с одновременным выполнением дополнительных диагностических функций.
Передвижка изгибающих скребковых конвейеров в лаве с индивидуальной крепью осуществляются различными способами и средствами с применением стационарных гидродомкратов (рис. 7.17, 7.18) или переносных гидропередвижчиков (рис. 7.19, 7.21).

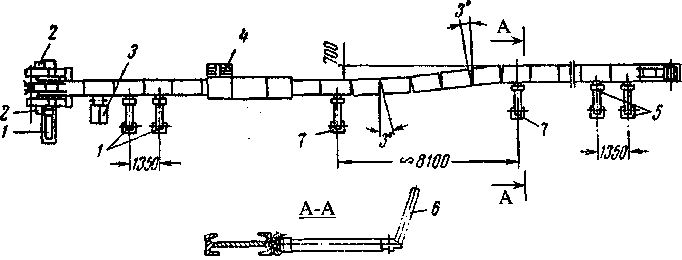

Рисунок 7.17 - Схема передвижки стационарным гидродомкратом ГП-1 УМ конвейера типа СП-63:1 - линейные домкраты для передвижки головного привода конвейера; 2 - стойки для крепления головного привода конвейера; 3 - насосная станция; 4 - комбайн; 5-линейные домкраты для передвижки концевой части конвейера; 6-распорная стойка; 7-линейные домкраты для передвижки става конвейера
Рисунок 7.18 — Схема установки стационарного гидродомкрата ДС-2 при передвижке конвейера типа СП-64: 1 - домкрат передвижке конвейера; 2 -упорная стойка; 3 - навесное оборудование с желобом для кабелеукладчика
В качестве стационарного домкрата передвижки лавных скребковых конвейеров одинарной раздвижности используется его типы ГП-1УМ, ДС-2.
Основные технические характеристики домкрата типа ГП-1УМ:
- усилие прижатия при рабочем ходе, т:
прямом 4,44
обратном 3,07
— ход домкрата, мм 700.
Стационарный домкрат двойной раздвижности типа УГ массой 62 кг
обеспечивает рабочий ход до 800 мм.
Рисунок 7.19 - Схема передвижки изгибающегося скребкового конвейера в лаве при двусторонней выемке пологого пласта комбайном 1К-10У с применением переносного гидропередвижчика: 1 — комбайн; 2 - конвейер; 3 - зачи-стной лемех комбайна; 4- гидропередвижчик
Рисунок 7.20 - Схема установки переносного гидропередвижчика ДГ-ЗМ:
1 - цилиндр; 2 - корпус; 3 - гидроблок с насосом; 4 - крышка; 5 - приводной
валик; 6 - электросверло; 7 - упорная стойка
Рисунок 7.21 - Схемарычажно-гидравлического устройства для передвижки приводных головок скребковых конвейеров в лавах с индивидуальной крепью: 1 — перемещенный привод скребкового конвейера: 2 -рычаг; 3 — направляющая балка с опорами 4 и пазами 5; 6 - башмак с шарниром 7; 8 - шток стационарного гидродомкрата 9
Интервал между позициями установки гидропередвижчика по длине конвейера составляет 4-6 м в зависимости прежде всего от угла наклона очистной выработки.
В качестве переносных гидропередвижчиков используются их типы ДГ-ЗМ и ДГТ-1 соответственно с одинарной и двойной раздвижностями, основные технические характеристики которых приведены в таблице 7.6, а также модифицированный их аналог ДГ-5 с двойной раздвижностью.
Таблица 7.6 - Технические характеристики гидропередвижчиков
Наименование параметра и единицы его измерения |
Количественное значение параметра |
|
|
ДГ-ЗМ |
ДГТ-1 |
Диаметр поршня, мм |
70 |
60; 90 |
Усилия штока при рабочем ходе и нагрузках, т: длительной кратковременной |
3,85 5,2 |
2,8; 6,3 3,8; 8,5 |
Ход поршня, мм |
725 |
725 (365+360) |
Продолжительность выдвижения штока, с |
50 |
53 |
Габаритные размеры, мм: длина ширина высота |
950 345 275 |
595 345 275 |
Масса без рабочей жидкости, кг |
43,2 |
44 |
Состав и последовательность выполнения работ при передвижке в лаве изгибающегося {скребкового конвейера переносным гидропередвижчиком при комбайновой выемке:
- контроль за состоянием кровли и крепи;
— зачистка места под гидропередвижчик на новой рабочей позиции;
- установка (при необходимости) временной упорной стойки, предотвращающей отжатие рештачного става от забоя;
- снятие усилия прижатия конвейера;
— выбивка временной упорной стойки;
— подтягивание кабеля электросверла;
- переноска гидропередвижчика, электросверла и упорной стойки на новую рабочую позицию, установка их;
— после прохода комбайна управление электросверлом, контроль за передвижкой рештачного става и устойчивостью упорной стойки.
Полумеханизированная передвижка конвейера гидропередвижчиками весьма трудоемка. Иногда при благоприятных условиях для передвижки ставов скребковых конвейеров одновременно с выемкой угля комбайном используют передвижники челнокового типа, как показано на рисунке 7.22.
Не исключатся передвижка изгибающегося скребкового конвейера путем его расстыковкой на две части и их продольная перетяжка тяговыми канатными лебедками, как показано на рисунке 7.23 [20].
Приводные головки могут также передвигаться, в т.ч. и на разборных переносных конвейерах, с помощью привода, обводного блока, упорной стойки и каната (рис. 7.24).
Рисунок 7.22 - Схема передвижки изгибающегося скребкового конвейера передвижником челнокового типа: 1 - конвейер с зачистньш лемехом; 2 - комбайн с захватом 0,5 ми зачистным лемехом 3; 4 - опорная балка с роликом 5 челнокового передвижчика, прикрепленного к комбайну отрезком цепи 6
Преимущество изгибающихся неразборных скребковых конвейеров перед переносными состоит в значительном снижении трудоемкости работ по их передвижке к очистному забою на новую рабочую позицию без разборки. К их недостаткам следует отнести затруднения, связанные с возведением рам индивидуальной крепи для своевременного "подхвата" обнажаемой комбайном кровли в лаве на участке изгиба конвейера длиною 12-15 м.
Скребковые изгибающиеся конвейеры склонны к заштыбовке нижнего нерабочего тягового органа в результате налипания (чаще орошаемой) породоугольной мелочи и штыба на скребках, цепи и боковинах. Для устранения этого недостатка на приводных головках в местах входа порожней (холостой) ветви скребковой цепи в нижний желоб рештачного става размещают ограничительные пассивные эластичные чистяще-сбрасывающие породу и уголь устройства, что малоэффективно. Изоляция нижней ветви скребковой цепи от почвы пласта путем применения секций рештачного става закрытого типа с нижним днищем (поддоном) тоже не обеспечивает полного устранения заштыбовки конвейера. Наиболее эффективно для устранения этого недостатка целесообразно использовать активные способы расштыбовки, одни из которых с устройством (растыбовщиком) представлены на рисунке 7.25.

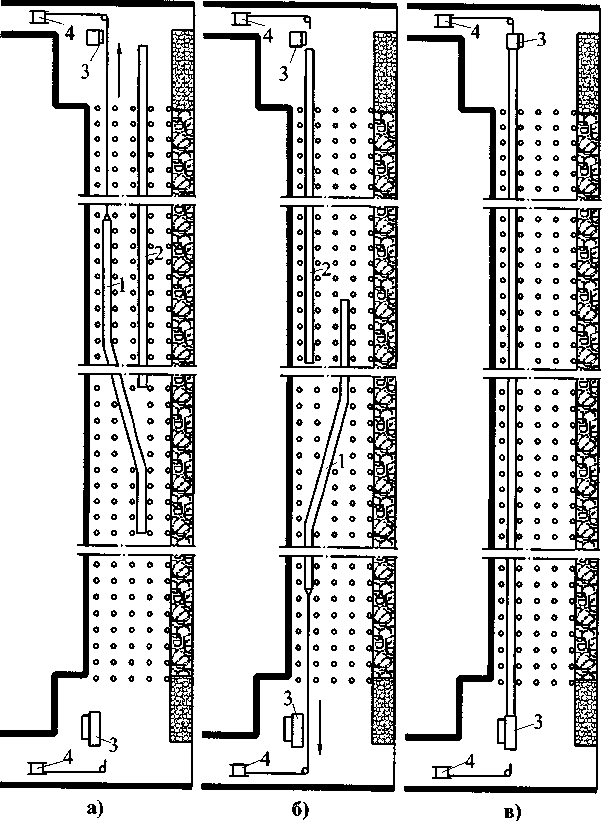

Рисунок 7.23 -
Схемы продольной перетяжки частей
изгибающегося скребкового конвейера
в лаве на новую рабочую позицию: а и б-
нижней и верхней расстыкованных частей
соответственно вверх и низ; в - их
состы-ковка: 1 и 2 –перетягива-емая и
неподвижная части конвейера; 3 - привод;
4 - лебедки

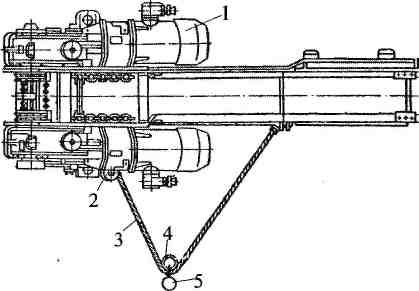

Рисунок
7.24 - Схема самоперед-вижки привода
скребкового конвейера: 1 — привод с
электродви-гателями; 2 - наматывающий
канат; 3 — барабан; 4 -
обводной
блок; 5 -упорная стойка
Рисунок 7.25 - Схема растыбовщика: 1 - приводная головка; 2 — круглозвен-ная цепь с консольными скребками; 3 -рештачный став растыбовщика с натяжной головкой 4; 5 - приводная звездочка на водиле б; 7 — вал звезды конвейера; 8 - диск в зацеплении с водилом при помощи выступов; 9 - срезной штифт, установленный в отверстиях звезды и промежуточного диска
Существуют различные модификации передвижных скребковых конвейеров для лав с индивидуальной крепью, но конструктивно-технологическая их основа остается неизменной.
Основные направления совершенствования лавных передвижных изгибающихся скребковых конвейеров:
- обеспечение самозагрузки отбитого угля путем снижения высоты рештачного става, создания устройств и приспособлений его полного подбора при передвижке конвейера;
- устранение попадания угля в нижнюю (холостую) ветвь рабочего органа (скребковой цепи);
- разработка надежных средств саморасштыбовки конвейера;
- обеспечение доступа к холостой ветви скребковой цепи конвейера;
- увеличение производительности конвейера при одновременном снижении энергозатрат на перемещение угля;
-разработка конструкций конвейеров с горизонтально замкнутыми складывающими скребковыми цепями, а также изменяющимися направлениями грузопотока;
- повышение износоустойчивости одновременно со снижением металлоемкости конвейеров;
- обеспечение приспосабливаемости к вертикальным и горизонтальным изгибам;
- создание средств надежного крепления и удержания конвейеров от сползания при их передвижке;
- повышение надежности и ремонтопригодности с учетом приспосабливаемости конвейеров к монтажу и демонтажу;
- унификация типоразмеров конвейеров и их составляющих блоков.
