17.3 Состав и организация очистных работ при выемке тонких угольных пластов
17.3.1 Организация работ в лаве при выемке пологонаклонных пластов
Организация работ в графической части "Паспорта ..." лавы представлена планограммой и графиком выходов рабочих. Планограмма работ представляет собой графическое отражение в координатах времени (в течение суток) и длины лавы (м), состава и последовательности выполнения рабочих процессов в условных их обозначениях. По сути это график скоростей выполнения этих процессов. Исходя из этого, по планограмме можно определить отставание (или опережение) каждого рабочего процесса от другого по длине лавы и во времени.
Под планограммой на листе графика в совмещенных во времени координатах размещается график выходов рабочих, на котором посменно (за сутки) указывается число исполнителей (соответствующее необходимому явочному составу звена и бригады для выполнения заданного объема очистных работ) по профессиям (машинист выемочной машины, горнорабочий очистного забоя, дежурный и ремонтный слесарь). В пояснительной записке изображается схема расстановки рабочих в лаве при характерных положениях линии очистного забоя выемочной машины и крепи.
На рисунках 17.2, 17.3 и 17.4 представлены характерные планограммы работ в различных лавах при комбайновой и струговой выемках с индивидуальной крепью и способе управления кровлей полным обрушением. Необходимо отметить, что стандартизированных условных обозначений рабочих процессов не существует, поэтому к каждой планограмме прилагается их расшифровка.

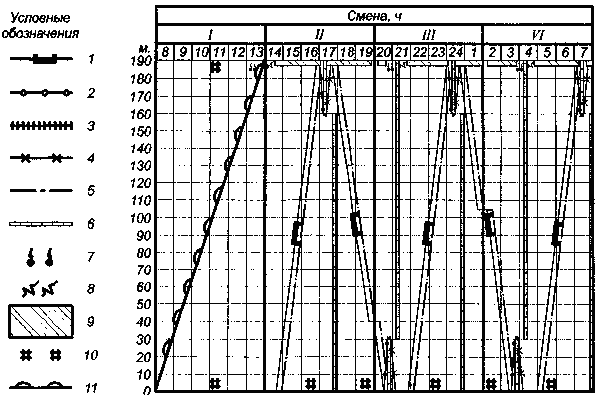

Рисунок 17.2 - Планограмма работ в лаве: при комбайновой односторонней схеме выемки угля: 1 - выемка угля комбайном; 2 - выемка и крепление ниш; 3
- выдвижение консолей верхняков; 4 - перегон комбайна; 5 - передвижка конвейера; б —возведение призабойной крепи и посадка кровли; 7-ремонт-
но-профилактические работы; 8 - нагнетание воды в пласт; 9 - выкладка породной полосы; 10- выкладка костров

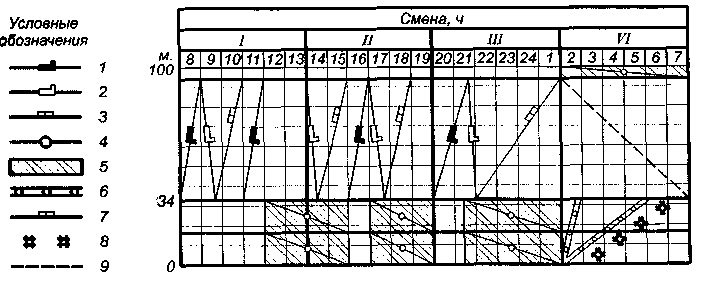

Рисунок 17.3 — Планограмма работ в лаве при двухсторонней схеме выемки угля комбайном с самозарубкой на ее концевых участках: 1 — выемка угля комбайном; 2 - выемка и крепление ниш; 3 — крепление; 4 - передвижка конвейера; 5 - посадка кровли; б -ремонтно-профилактические работы
Рисунок 17.4 - Планограмма работ в струговой лаве: 1 - выемка угля струговой установкой; 2 - возведение временной крепи; 3 - возведение постоянной крепи; 4 - выкладка костров; 5 - посадка кровли; 6 — выемка ниш отбойным молотком и их крепление; 7 — ремонтно-профилактические работы
На рисунках 17.5, 17.6 и 17.7 представлены разновидности планограмм работ в конкретных лавах, оборудованных механизированными комплексами.
Не исключается применение по методике [51] сетевого графика организации работ в лаве с указанием на самом графике очистных процессов и операции, а также потребного количества рабочих на их выполнение . Обычно сетевые графики составляются на один технологический цикл (рис. 17.8).
В качестве примера на рисунках17.9 и 17.10 представлены схемы расстановки рабочих в комбайновой и струговой лавах при выемке угля. Эти схемы отражаются в пояснительной записке "Паспорта...".
Количественный состав звена при струговой выемке и выполняемые им рабочие операции (см. рис. 17.9), где 1 и 2 - соответственно машинист струговой установки и его помощник, которые управляют установкой; 3—14 — ГРОЗ, выполняемые работы на паях; 15, 16 - по выемке ниш.
Количественный состав звена прикомбайновой выемке угля и выполняемые им рабочие операции (см. рис. 17.10), где 1 - машинист комбайна - управление комбайном; горнорабочие очистного забоя: 2 - наблюдение за исполнительным органом, состоянием силового кабеля, шлангами и подтягивание их; 3 - снятие нагрузки со стоек крепи резерва и переброска верхняков к месту крепления; 4 и 5 -навеска металлических шарнирных верхняков ВВ30; 6 и 7 - передвижка конвейера; 8 - возведение постоянной крепи (установка стоек под ранее навешенные верх-няки и ВВЗО); 9 - навеска опор; 10,11 и 12 - управление кровлей.
Рисунок
17.5 – Планограма работ в лаве при
двухком-байновой односторонней схеме
выемки угля и фронтальной передвижке
конвейера: 1 – выемка угля комбайном;
2 – перегон комбайна с зачисткой угля;
3 – передвижка секций механизированной
крепи; 4 - передвижка скребкового
конвейера; 5 – бурение шпуров по углю;
6 – взрывание и проветривание; 7 – выемк
и крепление ниш; 8 – ремонтно-профилактические
работы
Рисунок 17.6—Планограмма работ в лаве, при двусторонней схеме выемки угля комбайном при его самозарубке на концевых участках: 1 - выемка угля комбайном; 2 — перегон комбайна; 3 - фронтальная самозарубка комбайна в пласт; 4—зарубка при перемещении комбайна вдоль лавы; 5 - передвижка секций механизированной крепи; 6—передвижка конвейера; 7 — бурение шпуров по углю; 8 - взрывание и проветривание; 9 — выемка и крепление ниши; 10 — выкладка костров; 11 —ремонтно-профилактические работы
Рисунок
17.7 - Графики организации работ в лаве
оборудованной мехком-плексом типа
ПОКП-10: а - план лавы и ее концевых
участков; 6 - пиано-грамма работ; в -
график выходов рабочих: 1 - крепь
сопряже-ния; 2 -распорные стойки; 3 –
ком-байн
КШ-1КГ; 4 -
анкера;
5 - стойка с наставками; б - трапецевидная
крепь из СВП; 7 - выемка угля ком-байном;
8 - зачистка лавы комбай-ном; 9 - передвижка
секций крепи; 10 —
передвижка
конвейера; 11 — осмотр и ремонт
оборудования;
12 -
доставка
оборудования и мате-риалов; 13 -работы
по поддержанию выработки; 14 - передвижка
подкон-вейерных опорных столов; 15 –
буро-взрывные работы;
16-подготови-тельно-заключительные
работы

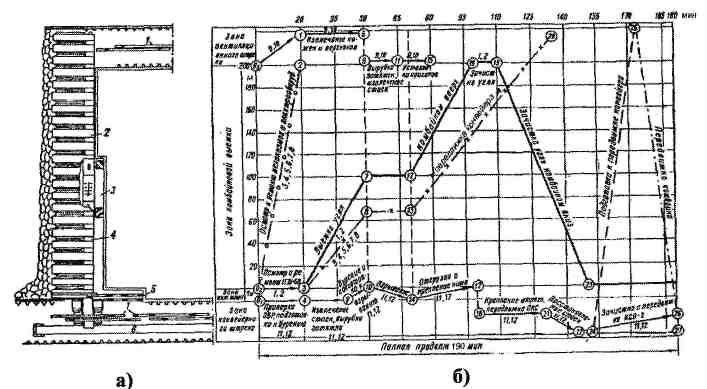

Рисунок 17.8- Сетевой график организации работ в лаве оборудованной механизированным комплексом типа КМ-87: а - план лавы и ее концевых участков; б - исполнительный график на один технологический цикл: 1 - крепь сопряжения; 2 - секции крепи типа М-87; 3 -угольный комбайн типа 1ГШ-68; 4 - скребковый конвейер СПМ-87М; 5 - индивидуальные металлические стойки; 6 - перегружатель 1-27 - позиции; 1-12-исполнители (ГРОЗ)
Рисунок
17.9- Схема расстановки рабочих при выемке
угля струговой установ-кой: 16-17-
исполни-тели
Аналогичные схемы расстановки рабочих в лавах составляются при перегоне комбайна с зачисткой угля, управлении кровлей, включая и комплексно-механизированные забои, с учетом рабочих процессов, численного состава исполнителей и места их расположения в лаве.
Рисунок
17.10- Схема расстановки рабочих в лаве
при выемке угля комбайном: 1
... 12- исполнители
Организация работ в лаве при выемке крутых пластов
Планограммы работ в лавах при выемке крутых пластов отражают особенности их выполнения, обуславливаемыми влиянием угла наклона линии очистного забоя. В качестве примеров для конкретных условий представлены планограммы работ в лавах крутых пластов при выемке угля отбойными молотками (рис. 17.11), комбайном (17.12) и механизированным комплексом (17.13).
Рисунок 17.11 — Планограмма работ в лаве крутого пласта с потолко-уступным забоем при выемке угля отбойным молотком и посадке кровли
полным обрушением с шагом 3,6 м: 1 - выемка OMu крепление; 2 - доставка лесоматериалов вручную; 3 - переноска и выкладка костров; 4 - переноска
магистрали воздухопровода; 5 - возведение органной крепи; 6 - оконтурива-ние крепи канатами; 7 - механизированная выбивка крепи (посадка кровли)
Состав рабочих процессов и операций в лаве крутого пласта при выемке угля отбойными молотками и способе управления кровлей удержанием на кострах:
выемка угля:
- устройство предохранительных полков (перекрытий);
- размещение инструментов в уступе;
- присоединение отводного шланга к воздухопроводу и отбойному молотку;
- опробование отбойного молотка и шланга;
- нарезка опережающей (спасательной) ниши;
- отбойка угля сверху вниз и возведение временной крепи;
- смазка отбойного молотка в процессе работы, замена пик; крепление уступа:
- примерка и отпиливание стоек;
- выдалбливание лунок в почве;
- крепление, затяжка вышележащего уступа и опережающей ниши;
- установка стоек под распил (обапол), уложенный по кровле (почве);
- затяжка призабойной крепи в местах слабой неустойчивой кровли;
- выбивка временной предохранительной крепи;
- уборка затяжек и вырубка промежуточных стоек в ножке уступа; ремонтные работы:
- пропуск угля и породы, задержавшихся на рамах крепи;
- разборка, переноска и устройство предохранительных полков (перекрытий);
- подноска крепежных лесоматериалов к лаве;
- доставка крепежных лесоматериалов в лаву и укладка их на полки;
- переноска воздухопровода сжатого воздуха в уступах;
- переноска и укладка костров;
- срыв обаполов старых рештаков (ограждений) и переноска их на новое место;
- подбор обаполов (досок) и выбивка стоек, препятствующих переноске рештаков;
- пришивка обаполов при устройстве новых рештаков;
- пришивка обаполов на костры искусственных целиков в магазинном уступе;
- разделка сопряжения и устройство погрузочных люков.
Высокий уровень организаций работы при допустимых совмещениях во времени выполняемых в лаве операций обеспечивает заданные технико-экономические результаты очистных процессов.
Рисунок
17.12 -Планограмма работ при комбайновой
выемке крутого пласта: а - план лавы и
ее концевых участков; б - планограмма
работ: 1 - печь для вентиляции, прохода
рабочих и спуска угля; 2 -
просек;
3 -магазинные уступы; 4 - комбайн; 5 - полки
для самоподбучивания лавы; 6 - костры;7
- стойки ОКУ-6; 8 - лебедка 1ЛГКН; 9 - выемка
угля комбайном; 10 - спуск комбайна; 11-
крепление; 12 - передвижка стоек поса-дочной
крепи; 13 - выкладка костров; 14 - выемка
угля и крепление в магазинных
уступах;
15 -
доставка
лесоматериалов
Рисунок 17.13 - Планограмма работ при выемке крутого пласта механизированным комплексом КГД (КГУ): 1 - выемка угля комбайном; 2 - спуск комбайном; 3 - передвижка мехкрепи; 4 - выемка угля отбойным молотком;
5 - крепление; б - переноска воздухопровода; 7 - доставка лесоматериалов подъемником; 8 - выкладка костров; 9 -ревизия механизированной крепи
