10.3 Выбор типоразмера металлических стоек индивидуальной призабойной крепи
Индивидуальная крепь может применяться во всех горногеологических условиях, соответствующих ее технической характеристике. При этом необходимо учитывать нейтрализацию отрицательного влияния среды на работу этой крепи при наличии: неустойчивых нижних слоев кровли - применение затяжки; слабых верхних слоев почвы - опор увеличенной площади или лежней; утонении пласта - присечку боковых пород; значительном колебании мощности пласта и ложных кровли или почвы - выемку последних или оставление защитных подкровельных или надпочвенных угольных слоев.
При выборе типоразмера стойки необходимо исходить из возможности свободного ее извлечения из выработанного пространства и обеспечения достаточного начального распора между кровлей и почвой соответственно при минимальной и максимальной высотах рабочего призабойного пространства.
Исходными данными на основании [8, 28] для выбора типоразмера металлической стойки индивидуальной крепи являются (рис. 10.12):
- максимальная ттах и минимальная mmin мощности пласта в пределах выемочного участка;
- высота металлического верхняка he с учетом сменной металлической насадки hH;
- запас раздвижности стойки hp для вывода ее из-под рабочей нагрузки;
- толщина затяжки h3 и лежня hл;
- максимальная ширина при забойного пространства lн ;
- ширина машинной дороги dM ;
- категория массива кровли по обрушаемости А1—А4 ее соответствующий геомеханический критерий а1-а4.
Необходимые максимальная Нгт и минимальная Нтin высоты стойки соответственно в раздвинутом и сдвинутом положениях для конкретных горно-геологических условиях рассчитываются по формулам:

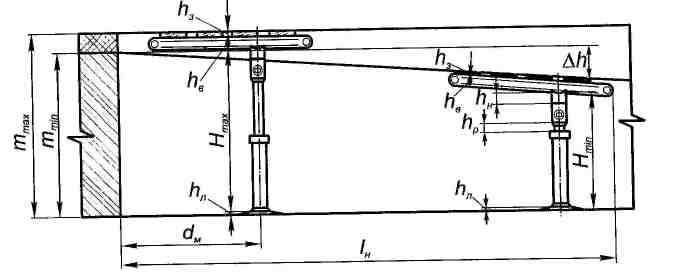

Рисунок 10.12 — Расчетная схема к обоснованию выбора типоразмера индивидуальной металлической стойки
Высоты металлического верхняка he и сменной металлической насадки hH определяются их конструкциями. Высоты деревянных затяжек h'з и лежня h'л при определении минимально необходимой высоты стойки принимается равной 0,5 их исходным величинам, так как в процессе работы деревянный верхняк (затяжка) или лежень сминаются; при определении максимально необходимой высоты стойки смятия деревянного верхняка и лежня не учитываются.
Запас раздвижности h для вывода стойки из-под нагрузки принимается:
для пластов мощностью до 0,7 м - 30; 0,71 -1,2 м - 40; более 1,2 м - 50 мм.
При смешанной крепи (стойка металлическая, а верхняк деревянный) высоту деревянного верхняка учитывать, исходя из наиболее распространенных их размеров по высоте для пластов мощностью: до 0,7 м - 40; 0,71-1,2 м- 60; 1,21-2,0 м - 80; более 2,0 м - 100 мм. При расчете минимальной высоты стойки указанные величины необходимо уменьшить в 2 раза по аналогии с затяжкой и лежнем.
Предварительно по техническим характеристикам стоек выбирается их типоразмер. При этом необходимыми условиями являются:
Где Hp и Hc - высоты предварительно выбранного по каталогу типоразмера стойки соответственно в раздвинутом и сдвинутом положениях, м.
Необходимо отметить, что высоту стойки (в раздвинутом и сдвинутом положении) можно также регулировать различными по длине металлическими насадками.
