13.3 Крепление концевых участков лав и их сопряжений с подготовительными выработками
При полном или частичном размещениях приводов скребковых конвейеров в лаве процессы крепления ее концевых участков зависят от типоразмера крепи, параметров и схем установки ее рам в призабойном пространстве, длины и глубины ниш, ширины охранной полосы и габаритных размеров приводов лавного конвейера, а также их функционального назначения (основной или концевой). Особенностью крепления концевых участков является применение для перекрытия приводов лавного конвейера так называемой инвентарной крепью, состоящей из деревянных или металлических прогонов (длиною 4,0-4,4 м), металлических шарнирно соединенных между собой верхняков, под которые устанавливаются поочередно переносимые металлические стойки. Разновидности инвентарной крепи определяются схемами ее установки, которые прежде всего зависят от устойчивости кровли.
На рисунке 13.9 представлены некоторые схемы расстановки крепежных рам инвентарной крепи на концевых участках лавы, сопряженных с ранее пройденной выработкой. Следует отметить, что при полном размещении основного привода скребкового конвейера в лаве с учетом угла ее наклона и высоты уступа почвы грузопоток может направляться в транспортную выработку самотеком по рештаку, размещение которого должно обеспечивать соответствующую высоту перегрузки.
При устойчивых кровлях применяются спарено устанавливаемые деревянные прогоны (см. рис. 13.9, а, в), при средней устойчивости и неустойчивых - шарнирные верхняки с различными шагами их установки (см. рис. 13.9, б, г). При этом не исключается выемка и крепление опережающих ниш.

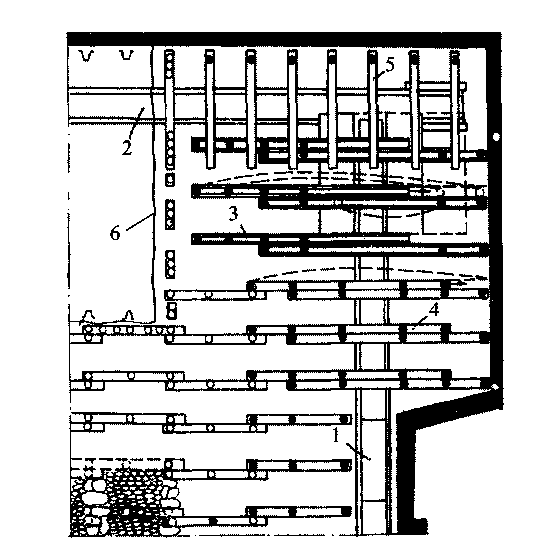

Возведение инвентарной крепи и крепление концевых участков, сопряженных с транспортной выработкой, проводимой вслед за лавой, несколько усложняется (рис. 13.10), где 1 и 2 - скребковые конвейеры соответственно лавы и прилегающей к ней выработки; 3 - сплошные металлические прогоны инвентарной крепи; 4 и 5 - деревянные соответственно поперечные прогоны и продольные верхняки инвентарной крепи; 6 - забой подготовительной выработки.
Схемы крепления (поддержания) сопряжений лав с выработками весьма разнообразны и зависят от средств крепи усиления и высоты породного уступа, а также транспортных средств (рис. 13.11). В качестве средств усиления крепи используются устанавливаемые стойки под верхняк крепежной рамы выработки (ремонтины) (см. рис. 13.11, а), прогоны (см. рис. 13.11, б), а также их комбинации (см. рис. 13.11, в, г и рис. 13.12).
Для поддержания породного уступа кровли в зависимости от его высо ты и устойчивости пород, дополнительно используются анкеры, размещае мые с различными схемам их установки (см. рис. 13.11, а) и рисунок 13.13.
Конструкции устройств и приспособлений для удержания верхняко; прогоном могут быть различными, одна из которых представлена на рисунк-13.14.
Р
Рисунок
13.10 – Схема
крепления концевого участка лавы,
сопряженного с транспортной выработкой,
проводимой вслед за лавой
П
Рисунок
13.11 -
Схемы
поддержания сопряже-ний при полном
выносе приводов на выработку: а и б -
арочной формы со смешанной подрыв-кой
боковых пород, применением соответ-ственно
анкеров, ремон-тин и прогонов; в и г-
трапецивидной формы с подрывкой почвы,
применением прогонов при расположении
скребкового конвейера в выработке
соответст-венно на столе и на подошве
выработки: 1 - анкер; 2 — ремонтина; 3 -
прогон;
4 — стол

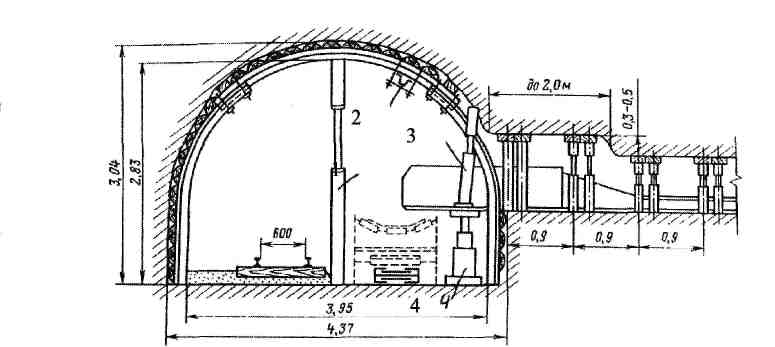

Рисунок 13.12 - Фрагменты паспорта крепления сопряжения лавы с конвейерным ходком: 1 -ремонтина; 2 - прогон; 3 -распорные стойки (две); 4 — гидравлический стол
Рисунок 13.13 — Схемы размещения анкеров на сопряжении при обнажении породного уступа кровли: а - полном со сдвоенными анкерами; б — частичном с одинарными анкерами при подпоре арочного верхняка: 1 — анкер; 2 - прогон с приспособлением его удержания стойками
Рисунок 13.14 - Схема приспособления для подпора прогона и верхняка после удаления стойки рамной крепи: 1 — гидравлическая стойка; 2 - прогон металлический; 3 - хомут с фигурной планкой 4; 5 - приставка; 7 - торцевая часть верхняка из спецпрофиля
