6.2 Комбайны для выемки тонких крутых и крутонаклонных пластов

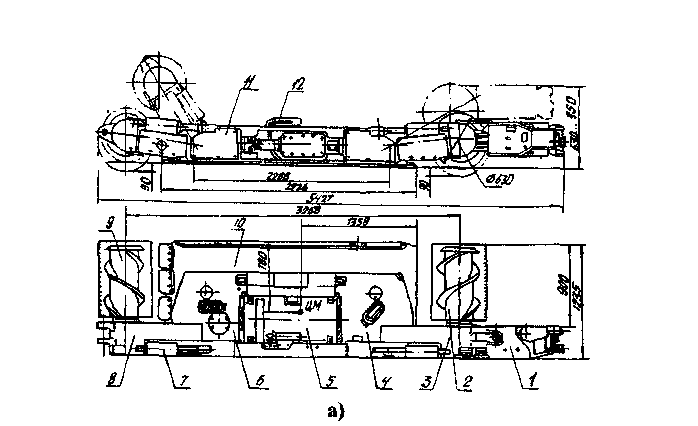

Основные технические характеристики комбайнов представлены в таблице 6.2, а их конструктивные особенности и общие виды - на рисунках 6.6-6.8 [14].
В настоящее время все комбайны для выемки крутых пластов комплектуются вынесенной канатной системой подачи с применением тягово-нредохранительной двубарабанной лебедки типа 1ЛГКНМ2 с механическими фиксированными ступенями регулировки скорости подачи (табл. 16.8). В перспективе для выемки тонких крутых и крутонаклонных угольных пластов по простиранию комбайны модульного ряда могут набираться из унифицированных узлов на базе основных, промежуточных и раздаточных редукторов (рис. 6.9) [15].
Таблица 6.2 - Технические характеристики комбайнов для выемки тонких крутых и крутонаклонных угольных пластов
Параметр и единица его измерения |
Тип комбайна |
|
|||
"Темп-Г |
"Поиск-3" |
А-70М |
КПВ*
|
||
I типо- размер |
II типо- размер
|
||||
Вынимаемая мощность пласта, м |
0,65-1,2 |
0,95-1,4 |
0,63-1,25 |
0,44-0,72 |
0,55-1,0 |
Угол залегания пласта, град. |
40-80 |
35-85 |
40-85 |
35-90 |
|
Ширина захвата, м |
0,9(1,0) |
0,9 |
0,9 |
0,9 |
|
Длина лавы, м (не более) |
130 |
160 |
120 |
130 |
|
Диаметр исполнительного органа мм: нерегулируемого регулируемого |
560 470 |
560 560 |
- |
380 380 |
- |
Габаритные размеры, мм: длина (не более) ширина (не более) высота корпуса |
4890 (4600) 1000(1100) 485(510) |
5427 1235 530 |
4415 1170 400 |
4450 710 450 |
|
Масса, τ |
4,083 |
4,265 |
5,63 |
4,35 |
5,0 |
Примечание: в скобках с пневмодвигателем; * почвоуступный.
Такие конструкции позволяет обеспечить не менее четырех сборок универсального комбайна, работающего с почвы пласта в различных горно-геологических условий, когда угольная пачка между шнеками обруша-ется, а спуск комбайна осуществляется без затруднений (рис. 6.9, а) или с затруднениями (6.9, б), для пластов выдержанной мощности или некондиционных защитных пластов с присечкой боковых пород (рис. 6.9, в), а также с необрушающейся угольной пачкой между шнеками и затрудненным спуском (рис. 6.9, г).
Направления совершенствования комбайновой выемки угля:
- выемка пластов сложного строения без ограничения сопротивляемости угля и породных прослойков резанию;
-создание дополнительных устройств по удержанию комбайнов от сползания при порыве тягового органа (каната, цепи) или отказе устройства подачи, а также опрокидывания;
- обеспечение полноты зачистки угля и эффективной борьбы с пылью;
- увеличение числа контролируемых параметров при работе комбайна (толщину угольных пачек, оставляемых в почве или кровле, уменьшение выноса пыли, угольной мелочи и отбитого угля в рабочее пространство лавы);
для комбайновой выемки тонких крутонаклонных и крутых пластов (дополнительно):
- создание механизированного комплекса с комбайном челнокового действия;
- разработка системы подачи с увеличением тягового усилия и плавным регулированием скорости;
- укомплектование комбайна гибким подборщиком кабеля (воздуховода) и оросительного шланга;
в целом повышение надежности и безопасности комбайна, его ремонтопригодности и приспосабливаемости к монтажу-демонтажу.
Рисунок 6.7- Комбайн "Темп-1": а — схема; б — общий вид: 1 — взрывобезро-пасный вывод; 2 - электродвигатель; 3 - щиток; 4 - гидроблок; 5 —режущая часть; 6 - прицепное устройство; 7 -оградитель канатов; 8 — втулка; 9-лыжа опорная; 10- защита кабеля; 11 - надставка нижняя; 12 - надставка верхняя 0 470 мм; 13 - надставка верхняя 0 560 мм; 14 и 15 - беспланочные регулирующие цепи для барабанов; 16-лыжа; 17—постель хвостовая; 18 - орошение на комбайне; 19 - кожух защитный
Рисунок 6.9- Модульный ряд комбайнов для выемки тонких крутых и крутонаклонных угольных пластов
