Чтение чертежей с сечениями

Рассмотрим чертеж детали с сечениями, изображенный на рис. 2.40, который содержит только главный вид детали и не поясняет форму отдельных ее элементов. Выполнив четыре вынесенных сечения, установим, что три ступенчатые поверхности детали (считая их слева направо) имеют цилиндрическую форму, а последняя является четырехугольной призмой.

Рис. 2.40

Сечение А–А первой цилиндрической поверхности помогает выявить наличие конического отверстия и канавки прямоугольной формы, сечение Б–Б – прямоугольный вырез, имеющийся на невидимой части главного вида, а сечение В–В – три цилиндрических отверстия, расположенные под углом 120°, и отверстие, ось которого совпадает с осью детали.

Следует обратить внимание на то, что наружный контур сечения в местах расположения отверстий не прерывается, поскольку отверстия имеют цилиндрическую форму, а сечение призмы не имеет надписи и обозначения секущей плоскости. На месте линии сечения призмы проведена тонкая штрихпунктирная линия, поскольку оно симметрично и его ось симметрии совпадает с линией сечения. В центре этого сечения показано цилиндрическое отверстие, идущее вдоль оси детали.

Разрезы

Получить более наглядное изображение предмета можно, исключив линии его невидимого контура на чертеже, для чего целесообразно использовать разрезы (ГОСТ 2.305–68*).

Разрезом называется изображение, полученное при мысленном рассечении предмета одной или несколькими секущими плоскостями. При этом часть предмета, расположенную между наблюдателем и секущей плоскостью, мысленно отбрасывают, а на плоскости проекции изображают то, что находится в секущей плоскости (т.е. сечение предмета этой секущей плоскостью) и то, что расположено за ней (видимую часть). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета. Из определения следует, что выполняются разрезы и сечения одинаково, но они различаются по своему содержанию.

Н а рис. 2.41, а, б показаны соответственно сечение и разрез, полученные при рассечении одной и той же плоскостью Р детали, изображенной на рис. 2.22, при сравнении которых становится очевидным, что сечение является составной частью разреза. На разрезе добавляется изображение того, что расположено за секущей плоскостью (окружностей, изображающих цилиндрические части детали).

Все сечения и разрезы являются условными изображениями, так как в действительности предмет остается целым, а все удаления его частей совершаются мысленно. Условное рассечение предмета относится только к конкретному разрезу и не влечет за собой никаких изменений других его изображений.

В зависимости от числа секущих плоскостей разрезы разделяются на простые и сложные.

Простые разрезы

Простой разрез получают при использовании одной секущей плоскости, которая может различным образом располагаться относительно плоскостей проекций.

Е сли секущая плоскость расположена параллельно горизонтальной плоскости проекций, то разрез называют горизонтальным (рис. 2.42). Если секущая плоскость расположена перпендикулярно горизонтальной плоскости проекций, то разрез называется вертикальным. Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекции (рис. 2.43), и профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 2.44). Если секущая плоскость расположена наклонно под острым углом к горизонтальной плоскости проекций, то разрез называют наклонным (рис. 2.45).

Рис. 2.43

Рис. 2.44

В зависимости от расположения секущей плоскости относительно изображаемого предмета разрезы подразделяются на:

- продольные, если секущая плоскость направлена вдоль длинной стороны или высоты предмета (см. рис. 2.43);

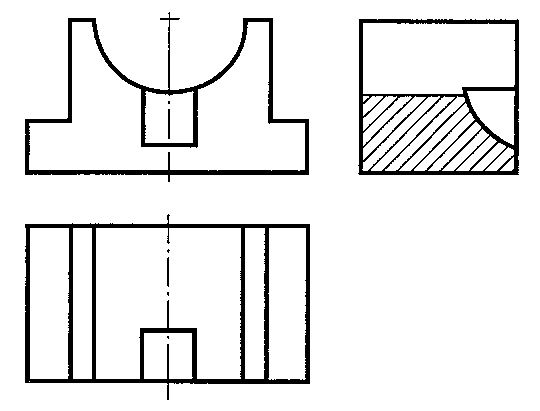

- поперечные, если секущая плоскость направлена перпендикулярно длинной стороне или высоте предмета (см. рис. 2.44).

Для выявления внутренних форм в ограниченной части предмета используют местные разрезы, в которых секущая плоскость проходит только в том месте предмета, где требуется показать его внутреннюю форму. Границы местного разреза указывают тонкой сплошной волнистой линией (рис. 2.46).

Рис. 2.46
