18.2.1 Обработка шпоночных канавок
Шпоночные канавки на валах и вообще в охватываемых деталях изготовляются для призматических и сегментных шпонок.
Шпоночные канавки для призматических шпонок могут быть закрытыми с двух сторон (глухие), закрытыми с одной стороны и сквозными.
Шпоночные канавки изготовляются различными способами в зависимости от конфигурации канавки и вала, применяемого инструмента. Они выполняются на горизонтально-фрезерных или на вертикально-фрезерных станках общего назначения или специальных.
Сквозные и закрытые с одной стороны шпоночные канавки изготовляются фрезерованием дисковыми фрезами (рис. 18.10, а). Фрезерование канавки производится за один-два прохода. Этот способ наиболее производителен и обеспечивает достаточную точность ширины канавки.
а б

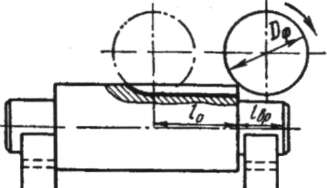

Рис. 18.10. Методы фрезерования шпоночных канавок валов:
а— дисковой фрезой с продольной подачей; б — концевой фрезой с продольной подачей; в— концевой фрезой с маятниковой подачей; г — концевой дисковой фрезой с вертикаль-
вой подачей.
Основное время при фрезеровании дисковой фрезой шпоночной канавки – сквозной и закрытой с одной стороны определяется по формуле
, (18.2)
где lo – длина шпоночной канавки, в мм; lвр – длина врезания фрезы, определяемая по формуле
(0,5 …. 2,0) [мм], (18.3)
Dф – диаметр фрезы в мм; h – глубина шпоночной канавки, в мм; sм.пр – продольная подача, в мм/мин.
Применение этого способа ограничивает конфигурация канавок: закрытые канавки с закруглениями на концах не могут выполняться этим способом, они изготовляются концевыми фрезами с продольной подачей за один или несколько проходов (рис. 18.10, б).

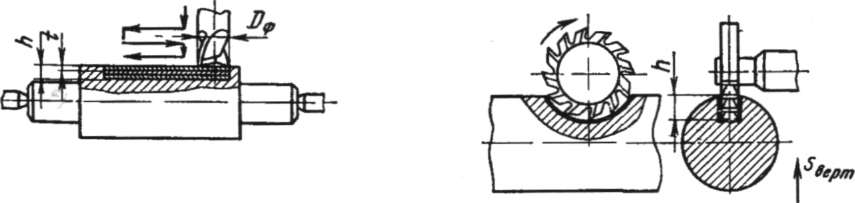

Фрезерование концевой фрезой за один проход производится таким образом, что сначала фреза при вертикальной подаче проходит на полную глубину канавки, а потом включается продольная подача, с которой шпоночная канавка фрезеруется на полную длину. При этом способе требуется мощный станок, прочное крепление фрезы и обильное охлаждение. Вследствие того что фреза работает в основном своей периферической частью, диаметр которой после заточки несколько уменьшается, в зависимости от числа переточек фреза дает неточный размер канавки по ширине.
Основное время при фрезеровании шпоночной канавки, закрытой с двух сторон, за один проход определяется по формуле
, (18.4)
где h – глубина шпоночной канавки; 10 – длина шпоночной канавки; Dф – диаметр фрезы, равный ширине канавки; sм.верт – вертикальная подача в мм/мин; sм.np – продольная подача в мм/мин.
Для получения точных канавок по ширине применяются специальные шпоночно-фрезерные станки с «маятниковой подачей», работающие конце-выми двухспиральными фрезами (рис. 18.10, в) с лобовыми режущими кромками. При этом способе фреза врезается на 0,1—0,3 мм и фрезерует канавку на всю длину, затем опять врезается на ту же глубину, как и в предыдущем случае, и фрезерует канавку опять на всю длину, но в другом направлении. Отсюда и происходит определение метода – «маятниковая подача».
Этот метод является наиболее рациональным для изготовления шпоночных канавок в серийном и массовом производствах, так как дает вполне точную канавку, обеспечивающую взаимозаменяемость в шпоночном соединении. Кроме того, поскольку фреза работает лобовой частью, она будет долговечнее, так как изнашивается не периферийная часть ее, а лобовая. Недостатком этого способа является значительно большая затрата времени на изготовление канавки по сравнению с фрезерованием за один проход и тем более с фрезерованием дисковой фрезой. Отсюда вытекает следующее: метод маятниковой подачи надо применять при изготовлении канавок, требующих взаимозаменяемости; фрезеровать канавки в один проход нужно в тех случаях, когда допускается пригонка шпонок по канавкам.
Основное время при фрезеровании шпоночной канавки, закрытой с двух сторон, с «маятниковой» подачей определяется по формуле
, (18.5)
где t — величина вертикального врезания на один ход фрезы;.
Сквозные шпоночные канавки валов можно обрабатывать на строгальных станках. Канавки на длинных валах, например на ходовом вале токарного станка, строгают на продольно-строгальном станке. Канавки на коротких валах строгают на поперечно-строгальном станке — преимущественно в индивидуальном и мелкосерийном производстве.
Шпоночные канавки под сегментные шпонки изготовляются фрезерованием с помощью концевых дисковых фрез (рис. 18.10, г)
Основное время при фрезеровании канавок под сегментные шпонки определяется по формуле
. (18.6)
Шпоночные канавки в отверстиях втулок зубчатых колес, шкивов и других деталей, надевающихся на вал со шпонкой, обрабатываются в индивидуальном и мелкосерийном производствах на долбежных станках, на протяжных станках. На рис. 18.11 показано протягивание шпоночной канавки в заготовке зубчатого колеса на горизонтально-протяжном станке.
Рис. 18.11. Обработка шпоночной канавки в отверстии зубчатого колеса протягиванием
Заготовка 1 насаживается на направляющий палец 4, внутри которого имеется паз для направления протяжки 2. Когда канавка протягивается за 2—3 прохода,» то под протяжку помещают подкладку 3.
Основное время при протягивании шпоночной канавки определяется по формуле
, (18.7)
где L – рабочая длина протяжки в мм; lд – длина протягиваемой поверхности детали в ходе протяжки; i – число проходов протяжки.
Рассмотренные методы нарезания шпоночных канавок позволяют рационально и эффективно производить обработку шпоночных канавок различной конфигурации.
