Конвейерные ленты
Рис. 1.ПБ – Устройство резинотканевой конвейерной ленты
Таблица 1.ПБ.
Технические характеристики резинотканевых лент
Тип ткани тяговой прокладки каркаса с прочностью по основе, Н/мм |
Толщина обкладки, мм |
Основная характеристика ленты |
|
рабочей поверхности |
нерабочей поверхности |
||
Синтетическая 400 |
8–10 |
2–3 |
Многопрокладочная, с дву-сторонней резиновой обклад-кой и защитной или брекер-ной прокладкой под резино-вой обкладкой рабочей по-верхности и резиновыми бор-тами |
Синтетическая 200–400 |
6–8 |
2 |
|
Синтетическая (полиамидная) 200–400 |
5–6 |
3,5 |
|
Синтетическая (полиамидная) 100–300 |
6–8 |
2 |
Многопрокладочная с дву-сторонней резиновой об-кладкой и резиновыми бор-тами |
Синтетическая 100–200 или комбинированная (полиэфирхлопок) 55 |
5 |
2–3,5 |
|
Синтетическая (полиамидная) 100–300 |
4,5 |
3,5 |
|
Синтетическая (полиамидная) 100–300 |
4,5 |
3,5 |

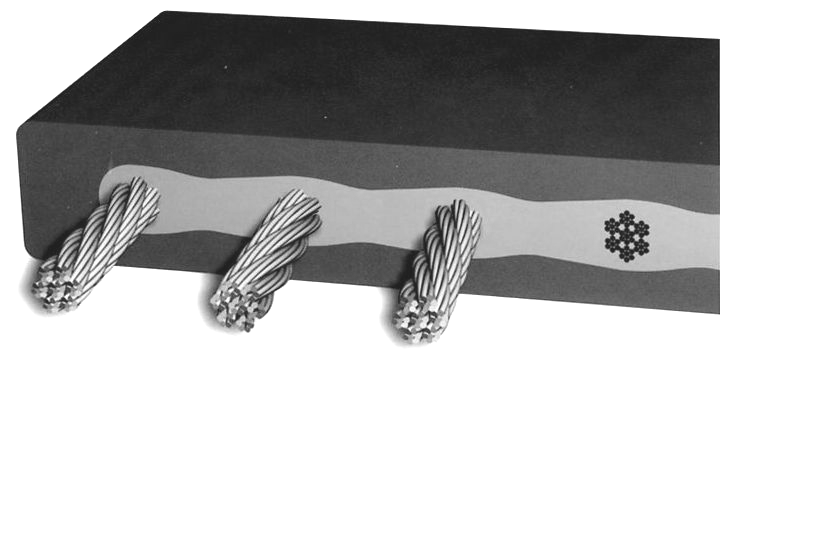

Рис. 2.ПБ – Устройство резинотросовой конвейерной ленты
Таблица 2.ПБ
Технические характеристики резинотросовых лент
Показатели |
РТЛ 1500 |
РТЛ 2500 |
РТЛ 3150 |
РТЛ 4000 |
РТЛ 500 |
РТЛ 6000 |
Расчетная прочность ленты, Н/мм |
1500 |
2500 |
3150 |
4000 |
5000 |
6000 |
Диаметр троса, мм |
6 |
7,5 |
8,25 |
10,6 |
10,6 |
12,9 |
Расчетная толщина наружных резиновых обкладок, мм |
8 |
10 |
10 |
10 |
10 |
14; 16 с рабочей стороны; 8 с нерабочей стороны |
Общая толщина ленты, мм |
22 |
26 |
29 |
31 |
31 |
35; 37 |
Расчетная масса 1 м2 ленты, кг |
33 |
43 |
49 |
55 |
58 |
70; 72 |
Ширина ленты, мм |
1000 |
1000 |
— |
— |
— |
— |
1200 |
1200 |
1200 |
— |
— |
— |
|
1600 |
1600 |
1600 |
1600 |
1600 |
1800 |
|
1800 |
1800 |
1800 |
1800 |
1800 |
2000 |
|
2000 |
2000 |
2000 |
2000 |
2000 |
2500 |
Классификация конвейерных лент по назначению:
общего назначения (t °С окружающей среды от –45 °С до 60 °С);
морозостойкие М (t °С окружающей среды от –60 °С до 60 °С);
теплостойкие Т (t °С груза до 100 °С);
повышенной теплостойкости ПТ (t °С груза до 200 °С);
пищевые П (для транспортирования продуктов без упаковки);
негорючие Ш (пожаро- и взрывоопасное исполнение);
маслостойкие МС;
магнитомягкие (свойство притягиваться к магниту);
магнитотвердые (свойство намагничивания);
специального назначения: с насечками и выступами на рабочей поверхности, с бортами и перегородками и т. д.
Примеры условного обозначения лент:
2М–1200–5–ТК–200–2–5–2–М–РБ–ГОСТ20–85
2М – тип ленты (морозостойкая);
1200 – ширина ленты (мм);
5 – количество тканевых прокладок;
ТК-200-2 – марка ткани прокладки тягового каркаса;
5 – толщина рабочей обкладки (мм);
2 – толщина нерабочей обкладки (мм);
М – класс морозостойкой резины;
РБ – резиновый борт
2Т1–1000–5–ТК–200–2–6–2–Т–1
2Т1 – тип ленты (теплостойкая);
1000 – ширина ленты (мм);
5 – количество тканевых прокладок;
ТК-200-2 – марка ткани прокладки тягового каркаса;
6 – толщина рабочей обкладки (мм);
2 – толщина нерабочей обкладки (мм);
Т-1 – тип резины обкладок
Приложение В (справочное)
