§ 4.9. Уравнение бернулли для элементарной струйки идеальной жидкости
В технической гидромеханике уравнение Бернулли устанавливает зависимость между скоростью и давлением в различных сечениях одной и той же элементарной струйки.
При выводе этого уравнения принимаются следующие допущения.
1. Движение жидкости установившееся.
2. Массовые силы имеют потенциал, т.е.
;
;
.
3. Жидкость баротропна, т.е. плотность является функцией лишь одного давления .
Запишем уравнения движения Эйлера
;
;
.
Умножим обе части каждого из уравнений на dx, dy , dz соответственно и сложим полученные соотношения
(4.11)
Считая dx, dy, dz не любыми произвольными приращениями координат, а приращениями, взятыми по какой-либо линии тока, а также учитывая, что при установившемся движении линии тока и траектории частиц совпадают, получим
Преобразуем левую часть уравнения (4.11)
В правой части уравнения будем иметь
.
Так как , то .
Отсюда уравнение (4.11) примет вид
Или
.
Интегрируя последнее соотношение по линии тока, получим
, (4.12)
где - функция Громеко; С – константа интегрирования.
Соотношение (4.12) называется интегралом Бернулли или уравнением Бернулли в общем виде. Оно показывает, что при установившемся движении баротропной идеальной жидкости в поле потенциальных сил сумма трех членов U, P и одинакова во всех точках на данной линии тока. Очевидно, что оно будет верно также и для элементарной струйки тока, выделенной вокруг данной линии тока.
В частном случае тяжелой несжимаемой невязкой жидкости будем иметь потенциал массовой силы тяжести в виде
. (4.13)
Для несжимаемой жидкости и функция Громеко приводится к виду
. (4.14)
Подставляя (4.13), (4.14) в (4.12), получим
.
С учетом найдем
.
Отсюда для двух различных точек линии тока или для двух различных сечений элементарной струйки можно написать
.
Таким образом, для всех частиц, расположенных на одной и той же линии тока, сумма трех величин и сохраняет постоянное значение.
§ 4.10. Физический и геометрический смысл уравнения бернулли. Напор жидкости
Уравнению Бернулли можно дать два различных истолкования: физическое и геометрическое.
С физической точки зрения уравнение Бернулли есть выражение закона сохранения энергии для движущейся жидкости.
Действительно, рассмотрим величину
.
Эта сумма 3-х слагаемых называется полным напором жидкости или гидродинамическим напором.

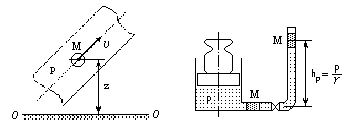

С физической точки зрения напор есть механическая энергия жидкости, отнесенная к единице веса жидкости. Для того чтобы это показать, рассмотрим жидкость, движущуюся по трубопроводу (рис.4.16). Выделим в движущейся жидкости частицу M с массой m, веса . Потенциальная энергия этой частицы в поле силы тяжести по отношению к плоскости сравнения 0-0 будет mgz, а потенциальная энергия, отнесенная к единице веса, будет
Рис. 4.16 |
Рис. 4.17 |
,
т.е. z - есть удельная потенциальная энергия положения частицы жидкости - энергия, отнесенная к единице веса.
Под действием давления p частица жидкости М может подняться на высоту и, следовательно, совершить работу (рис.4.17)
,
т.е. она обладает потенциальной энергией давления в размере
.
Потенциальная энергия давления, отнесенная к единице веса, будет
,
т.е. - есть удельная потенциальная энергия давления частицы жидкости – энергия, отнесенная к единице веса жидкости.
Кроме того, выделенная частица обладает скоростью и, следовательно, имеет кинетическую энергию, равную .
Кинетическая энергия, отнесенная к единице веса, будет
.
Напор жидкости
будет, следовательно, равен полной энергии частицы жидкости, отнесенной к единице веса.
Таким образом, физическое истолкование уравнения Бернулли для элементарной струйки идеальной жидкости заключается в том, что для любых сечений 1 и 2 полная удельная энергия остается неизменной:
или
.
У
Рис.
4.18
,
где z – геометрическая высота данной частицы жидкости над условной плоскостью сравнения.
- пьезометрическая высота – высота, на которую поднимется жидкость в пьезометре.
- скоростная высота - высота, на которую поднимется жидкость, имея начальную скорость .
Таким образом, с геометрической точки зрения уравнение Бернулли в любом сечении элементарной струйки идеальной жидкости представляет собой сумму 3-х высот: геометрической, пьезометрической и скоростной, которая остается неизменной.
График уравнения Бернулли для элементарной струйки идеальной жидкости представлен на рис. 4.18.
Если сечение струйки увеличивается, то скорость падает, а давление возрастает, т.е. энергия, сохраняясь в целом, переходит из одного вида в другой (кинетическая энергия переходит в потенциальную и наоборот).
