§ 3.5. Интеграл уравнений эйлера для несжимаемой жидкости

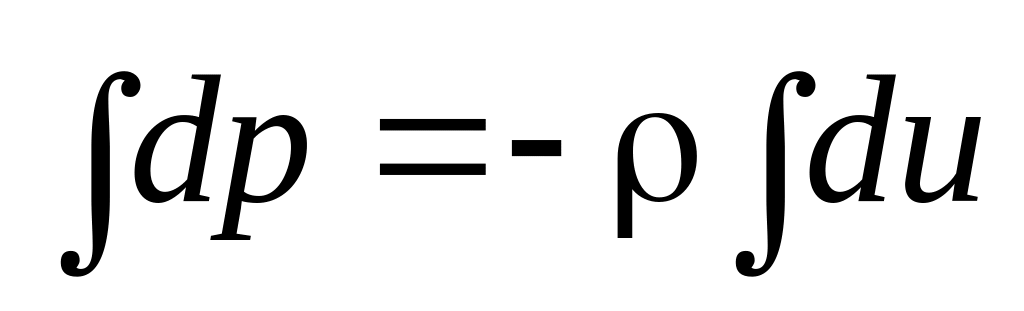

Проинтегрируем уравнение (3.17) при =const
.
Отсюда
, (3.18)

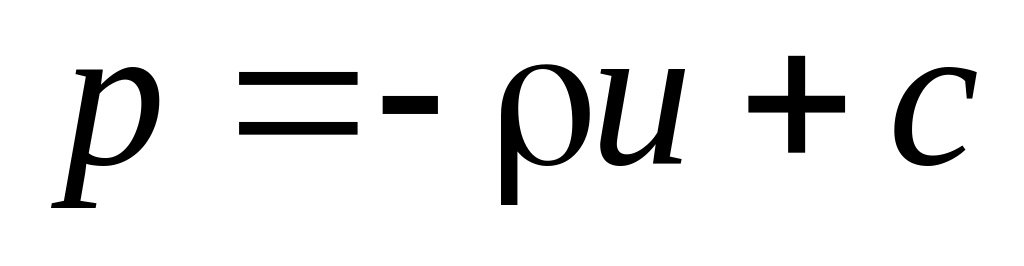

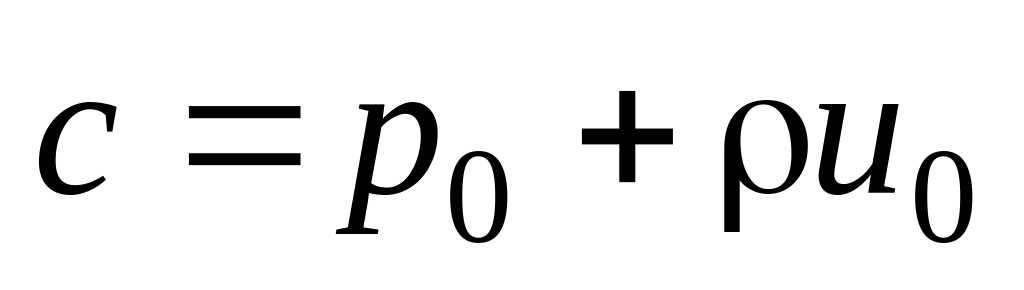

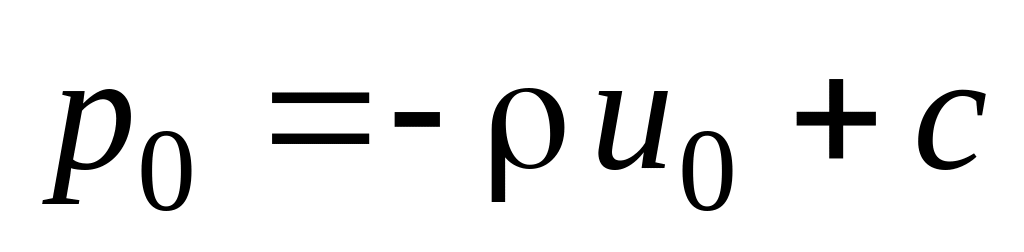

где c - постоянная интегрирования. Полагая, что при p=p0 потенциальная функция u = u0, будем иметь
.
Отсюда
. (3.19)

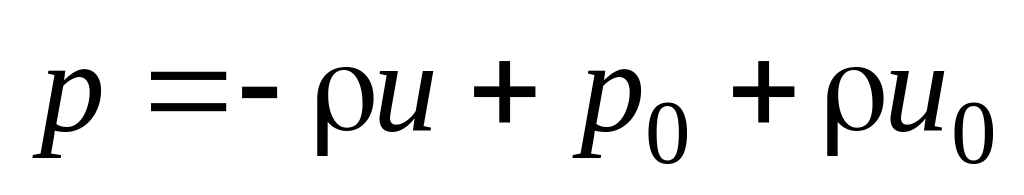

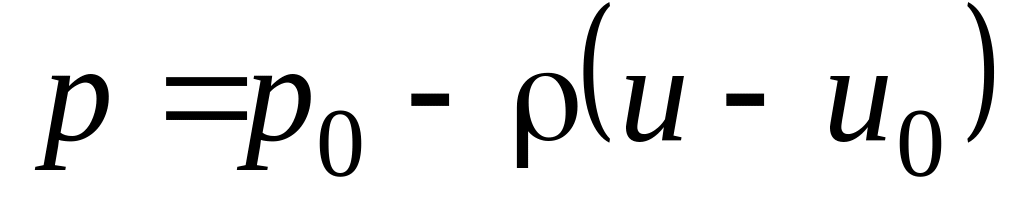

Подставляя (3.19) в (3.18), получим

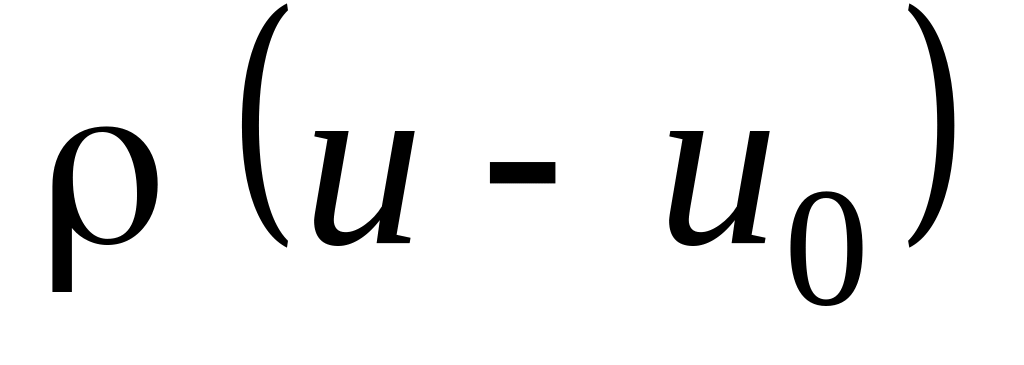

или
.
Последнее соотношение является интегралом уравнений Эйлера для несжимаемой капельной жидкости.
Так как величина не зависит от давления p0 и определяется лишь системой массовых (но не поверхностных) сил, то отсюда следует, что насколько изменится давление p0, на столько же изменится и давление p в любой точке жидкости. Отсюда можно сформулировать закон Паскаля: давление, производимое на поверхность капельной жидкости, находящейся в равновесии, передается всем ее частицам без изменения его величины.
§ 3.6. Уравнение поверхности равного давления

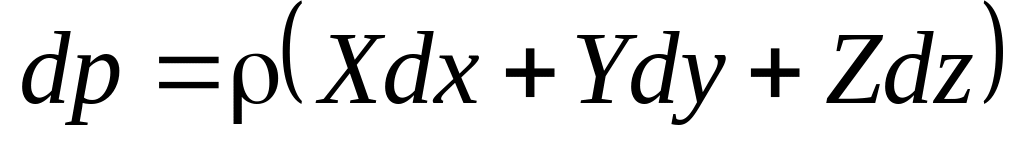

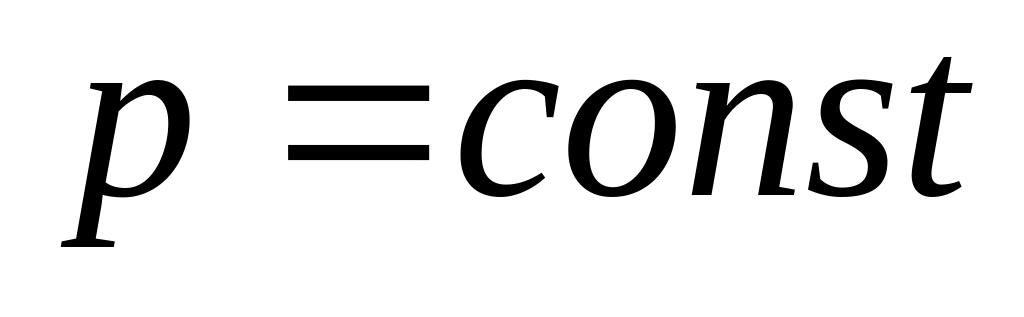

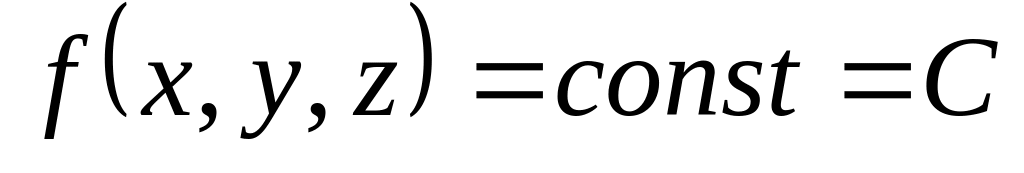

Поверхностью равного давления называется такая выделенная в жидкости поверхность, гидростатическое давление во всех точках которой одно и то же. Для такой поверхности, очевидно, dp=0. Так как , то уравнение поверхности равного давления будет
.

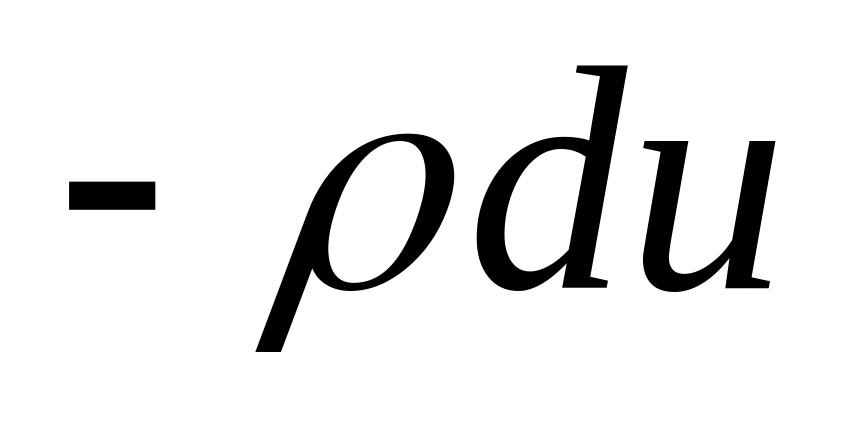

Придавая C различные значения, будем переходить от одной поверхности равного давления к другой. Это уравнение является уравнением семейства поверхностей равного давления. Поверхности равного давления и равного потенциала совпадают. Так как =dp, то при dp =0 du =0 и u =const.
Определение уравнения поверхности равного давления по заданным массовым силам производится по уравнению
. (3.20)

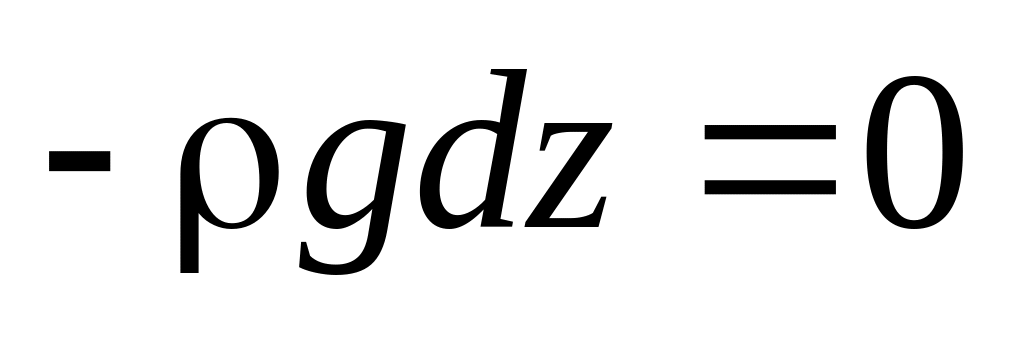

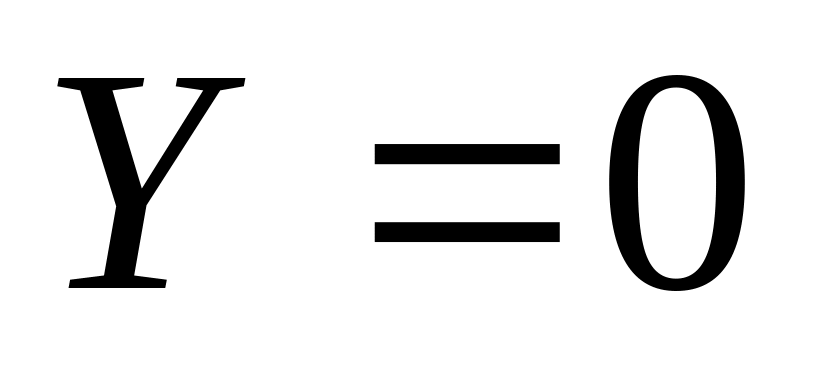

Ввиду отсутствия массовых сил по осям x, y и с учетом того, что массовая сила по оси z , уравнение (3.20) примет вид или dz=0.
Отсюда z=const.
Следовательно, поверхности равного давления, в том числе и свободная поверхность - горизонтальные плоскости.
§ 3.7. Основное уравнение гидростатики

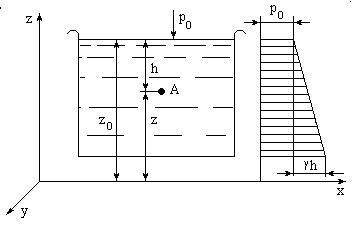

Рассмотрим наиболее часто встречающийся случай, когда покоящаяся жидкость заключена в сосуде и находится под воздействием только силы тяжести (рис. 3.7).
Рис. 3.7
В выражении
; ; .

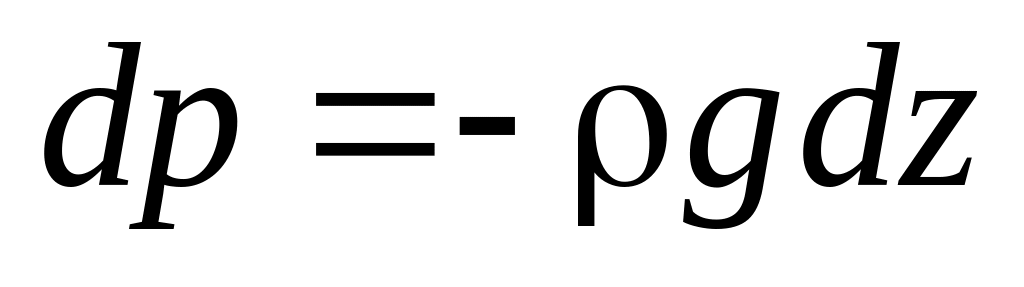

Тогда
или
.

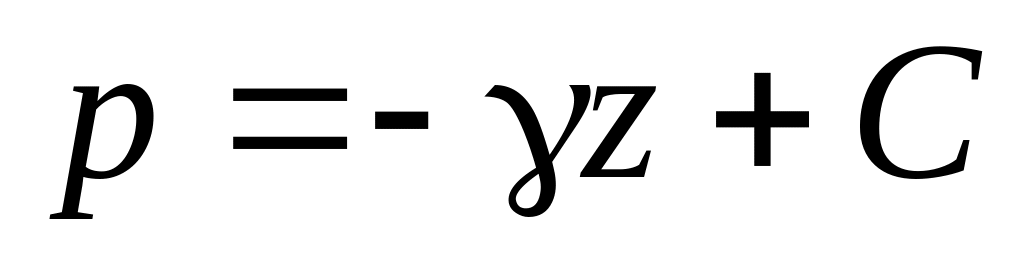

Интегрируя, получим
. (3.21)
Для освобождения от произвольной постоянной C примем дополнительные условия.

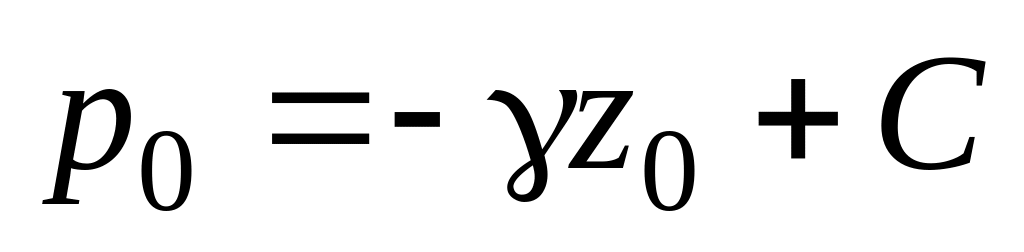

При , , тогда
. (3.22)

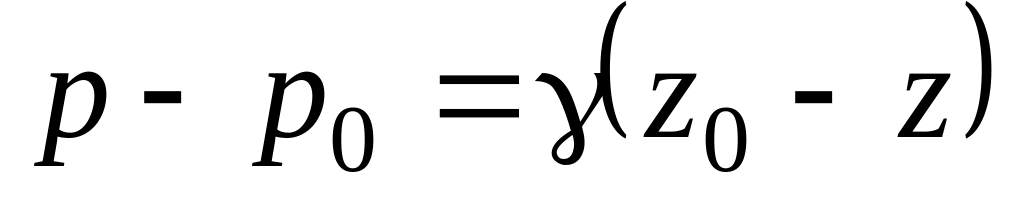

Выражая C из (3.22) и подставляя в (3.21), получим
,

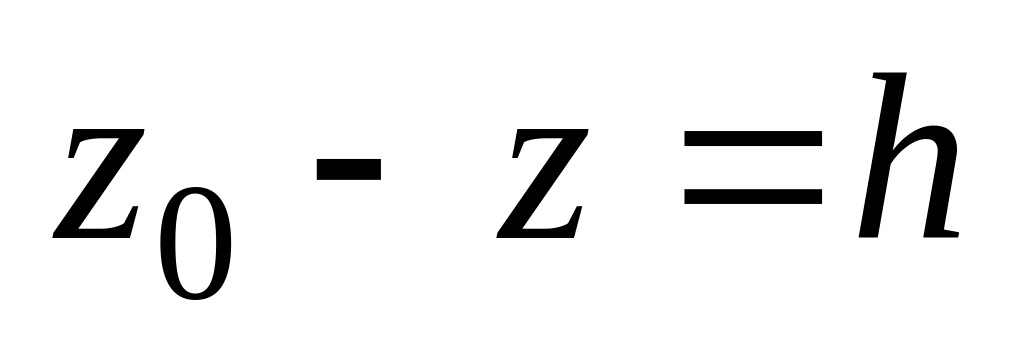

где - глубина погружения точки А.

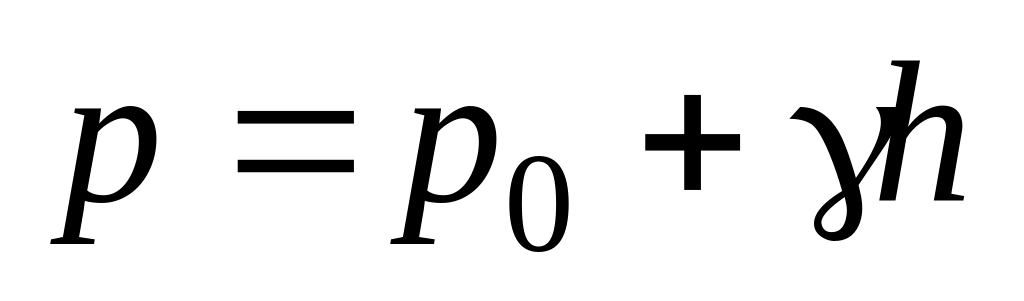

Отсюда получаем формулу для определения гидростатического давления в точке на глубине h под свободной поверхностью (формула гидростатического давления)
. (3.23)
Разделив уравнение (3.21) на , получим
.

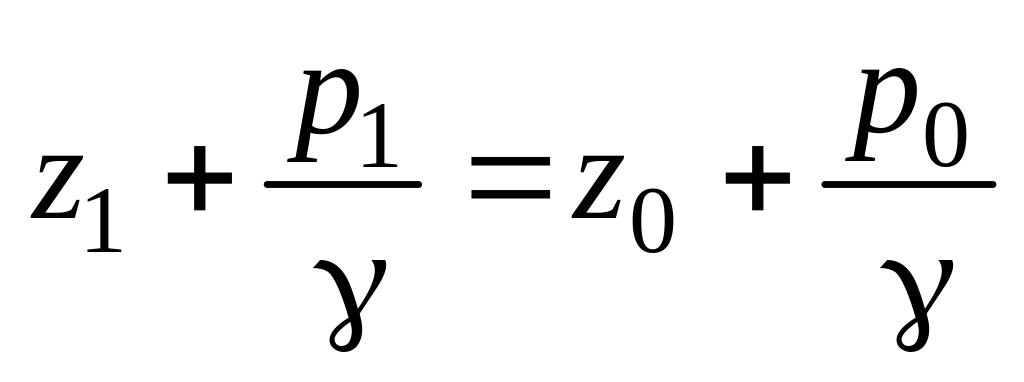

Последнее уравнение для любых двух частиц одного и того же объема жидкости будет
.
Полученное уравнение называется основным уравнением гидростатики.
Из уравнения (3.23) следует, что давление возрастает по линейному закону с увеличением глубины погружения в несжимаемую жидкость.

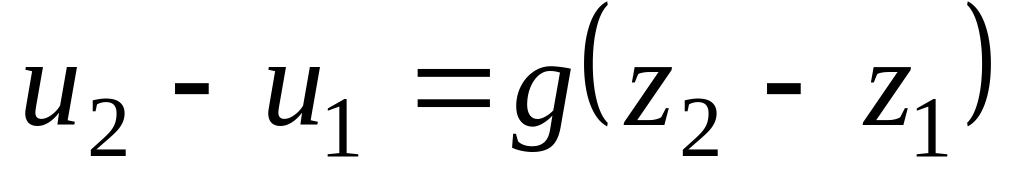

Сопоставляя и , находим
.

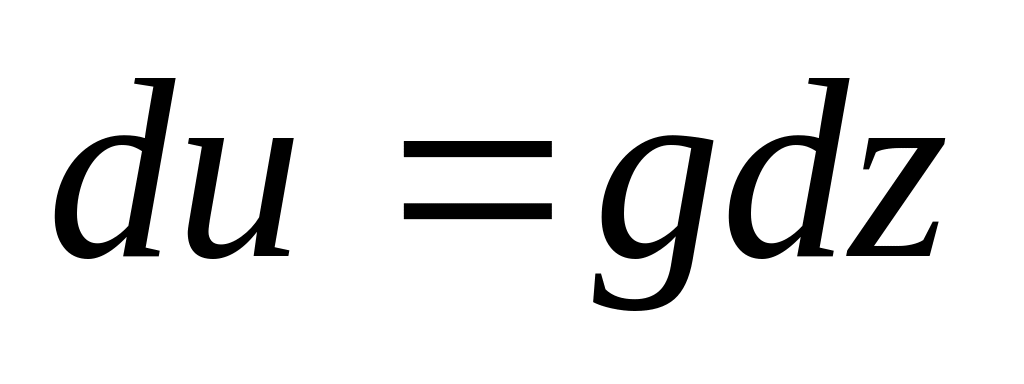

Интегрируя, получим
или
.

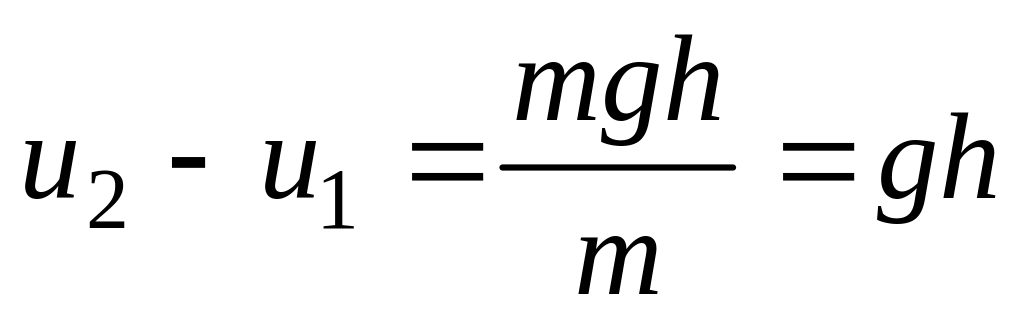

Потенциальная функция в данном случае есть потенциальная энергия силы тяжести mgh, отнесенная к единице массы m
.
