5.5 Системные параметры контроллера
В процедуре ,,Сист.” (системные) задаются параметры, определяющие особенности взаимодейсвия контроллера с другими устройствами по интерфейсному каналу. К этим параметрам относятся:
системный номер контроллера;
режим интерфейсного канала.
Назначение системного номера было рассмотрено в подразделе 4.2.1.
Интерфейсный канал может работать в двух режимах: информационном и командном.
В информационном режиме можно лишь запрашивать значения всех параметров, предусмотренных протоколом интерфейса, а именно:
– оперативные параметры;
– коэффициенты или константы;
– выходные сигналы алгоблоков;
– ошибки;
– системный номер.
Изменить ни один из этих параметров через интерфейс нельзя.
В командном режиме через интерфейс можно запрашивать все параметры, запрашиваемые в информационном режиме. Кроме того, можно изменить:
а) оперативные параметры;
б) коэффициенты.
Правила установки системных параметров поясняются рисунком 5.1.

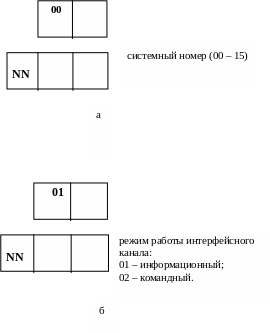

Рисунок 5.1 – Установка системного номера (а) и режима работы интерфейсного канала (б)
Лекция 6. Программирование интерфейсного канала контроллера
Программирование интерфейсного канала рассмотрим на конкретном примере.
6.1 Постановка задачи
На трёх МПК Ремиконт Р –130, включенных в закрытую сеть ,,Транзит”, реализованы локальные АСР.
Используя интерфейсный канал необходимо обеспечить обслуживание трёх МПК одним регистрирующим прибором, построив соответствующую информационную систему.
6.2 Функциональные возможности и структура информационной
системы
Обслуживание МПК должно быть поочерёдным. Для этого на каждый контроллер поочерёдно, с заданным интервалом времени (60 с), должен подаваться сигнал ,,Запрос i” . Если конкретный контроллер готов к выводу информации на регистрирующий прибор, в ответ на сигнал ,,Запрос i” выдаётся сигнал ,,Потверждение і”, после которого этот контроллер начинает передавать информацию для регистрации. Информационная система обслуживает контроллер, выдавший сигнал ,,Потверждение”, в течении заданного интервала времени (600 с), после чего возвращается в режим поочерёдного опроса контроллеров.
Примечание: Готовность каждого контроллера к выводу информации, выдачу сигнала ,,Потверждение” и запуск регистрируемого процесса в рассматриваемом примере производит оператор конкретного контроллера, хотя, при необходимости, все эти процедуры могут быть автоматизированы.
На рисунке 6.1 приведена временная диаграмма работы информационной ситемы, а на рисунке 6.2 – её структурная схема.
Система работает следующим образом.
Тактовые импульсы заданной частоты, формируемые генератором (а. Мультивибратор МУВ) поступают на вход счётчика (а. Счётчик СЧТ) с коэффициентом пересчёта 3. На выходе счётчика формируется число N, управляющее коммутаторами (а. Переключатель по номеру ПЕН)
Рисунок 6.1 – Временная диаграмма работы информационной системы
