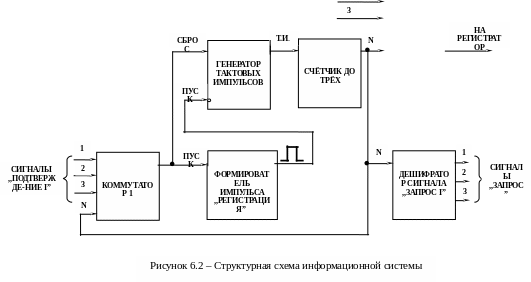

информационных входов и сигналов ,,Подтверждение i”. Эти коммутаторы работают синхронно, т.е. на регистратор выводится информация с того контроллера, который выдал сигнал ,,Подтверждение”. Формируемое счётчиком число поступает также в дешифратор (а. Выделение чисел ВЧИ), который формирует на соответствующем дискретном выходе сигнал ,,Запрос i” , поступающий на обслуживаемые контроллеры.
При поступлении сигнала ,,Подтверждение і” запускается формирователь импульса ,,Регистрация” (а. Одновибратор ОДВ), а мультивибратор по входу ,,Сброс” останавливается. Во время действия сигнала ,,Регистрация” информационный выход контроллера, выдавшего сигнал ,,Подтверждение”, остаётся подключенным к регистрирующему прибору. Задним фронтом импульса ,,Регистрация” запускается мультивибратор и система переходит в режим опроса контроллеров.
Рассмотренная структура управления может быть сконфигурирована в контроллере, к выходу которого подключен регистрирующий прибор. Сигналы ,,Подтверждение”, а также информационные должны поступать в этот контроллер по интерфейсному каналу. Через этот же канал должны передаваться обслуживаемым контроллерам сигналы ,,Запрос”.
6.3 Структура конфигурации информационной системы с интерфейсным каналом
Структура конфигурации приведена на рисунке 6.3.
Предполагается, что в каждом из обслуживаемых контроллеров запрограммирована исследуемая структура.
Регистрирующий прибор подключен к аналоговому выходу 01 контроллера с системным номером 01.
В контроллере 01 сигнал ,,Подтверждение1” подаётся непосредственно на первый вход переключателя а.б. 17, а сигнал ,,Запрос1” считывается непосредственно с выхода 01 а.б. 23.
В контроллере 02 сигнал ,,Запрос2” подаётся на вход 01 а.б. 15, а сигнал ,,Подтверждение2” подаётся на вход 01 а.б. 16. На вход 02 этого алгоблока подаётся информация, которую необходимо регистрировать.
Обработка сигналов ,,Запрос” и ,,Подтверждение” в контроллере 03 происходит аналогично рассмотренной в контроллере 02.
