  1. Назначение и устройство крана машиниста № 394-000-2.

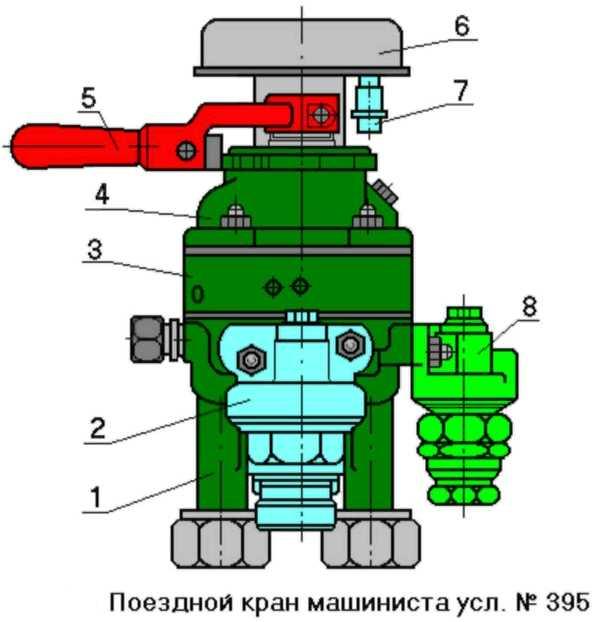

Поездной кран состоит из пяти пневматических частей: корпуса нижней части 1. редуктора зарядного давления 2, средней части 3, крышки 4, стабилизатора темпа ликвидации сверхзарядного давления 8 и электрического контроллера 6.

Конструкция пневматических частей показана на примере крана машиниста усл.№ 394-000-2. В верхней части крана имеется золотник 6, соединенный стержнем 3 с ручкой 2 крана. Ручка крана закреплена контргайкой 1 и имеет на корпусе 7 верхней части семь фиксированных положений. Стержень уплотнен в верхней части крышки манжетой 4.

Средняя часть представляет собой чугунную отливку 9, верхняя часть которой является зеркалом золотника. В корпусе средней части запрессована бронзовая втулка, являющаяся седлом алюминиевого обратного клапана 22.

В нижней части корпуса 14 находится пустотелый впускной клапан 16 и уравнительный поршень 11, хвостовик которого образует выпускной клапан. Уравнительный поршень уплотнен резиновой манжетой 13 и латунным кольцом 12. Впускной клапан прижимается к седлу 15 пружиной 17. Хвостовик впускного клапана уплотнен резиновой манжетой 18, установленной в цоколе 19. В нижнюю часть корпуса ввернуты четыре шпильки, которые скрепляют все три части крана через резиновые прокладки 8 и 10, а также сетчатый фильтр 21.

Редуктор зарядного давления и стабилизатор темпа ликвидации сверхзарядного давления крепятся к корпусу нижней части крана.

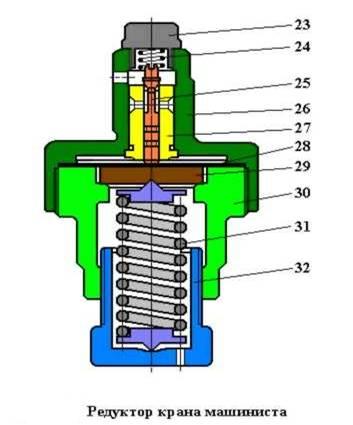

Редуктор предназначен для автоматического поддержания определенного зарядного давления в уравнительном объеме крана при поездном положении ручки. Редуктор состоит из двух частей: верхней 26 и нижней 30, между которыми зажата металлическая диафрагма 28. В верхней части корпуса расположено седло 27  питательного клапана 25, пружина 24 и заглушка 23. В нижнюю часть ввернут регулировочный стакан 32, с помощью которого изменяется усилие регулировочной пружины 31 на опорную шайбу 29.

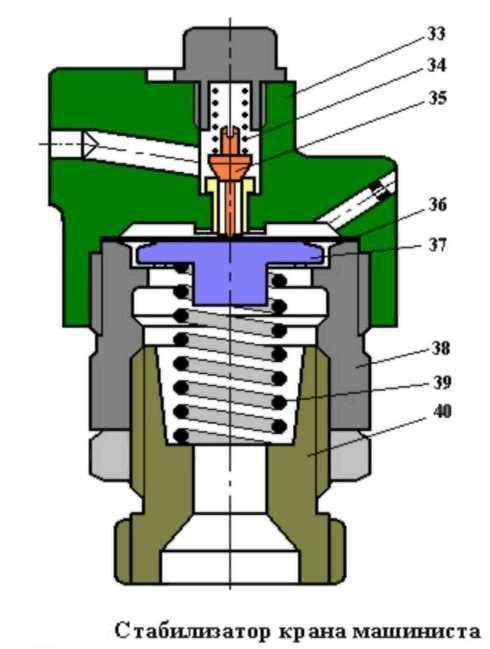

Стабилизатор темпа ликвидации сверхзарядного давления предназначен для автоматической ликвидации сверхзарядного давления из уравнительного объема крана постоянным темпом при поездном положении ручки. Стабилизатор состоит из крышки 33 с калиброванным отверстием диаметром 0,45 мм, возбудительного клапана 35 с пружиной 34, металлической диафрагмы 36, пластмассовой шайбы 37, корпуса 38, регулировочной пружины 39 и регулировочного винта 40 с контргайкой.

  1. Принципиальная схема двухпроводного эпт пассажирского локомотива. Расположение и назначение приборов.

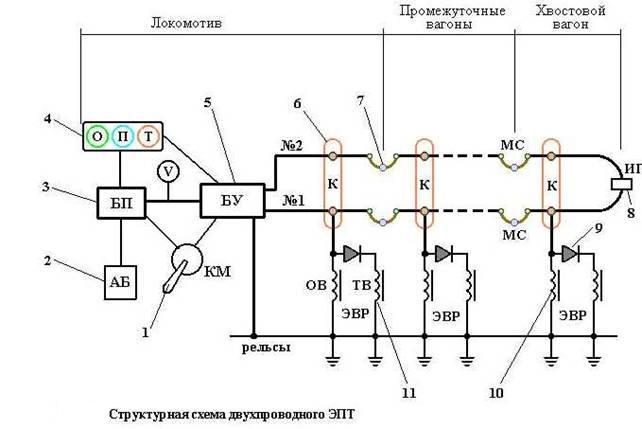

В комплект схемы входит блок питания 3, подключенный к локомотивной аккумуляторной батарее 2; контроллер 1 крана машиниста, световой сигнализатор 4 с тремя сигнальными лампами, блок управления 5, линейные провода - рабочий №1 и контрольный №2, соединенные между собой с помощью клеммных коробок 6, междувагонных соединений 7 и изолированной подвески 8, электровоздухораспределители (ЭВР) усл.№ 305-000, представленные на рисунке в виде катушек, отпускного 10 и тормозного 11 вентилей и включенного между ними диода 9.

Для контроля напряжения цепей управления ЭПТ используется вольтметр «V».

Блок питания БП (статический преобразователь) является источником постоянного и переменного тока для питания и контроля цепей ЭПТ. Статические преобразователи рассчитаны на входное напряжение питания 50 пли 110 В и должны обеспечивать на выходе: для цепей управления ЭПТ - напряжение постоянного тока 50 В при величине тока 7 - 8 А; для цепей контроля - напряжение переменного тока 50 В при величине тока 0,5 – 0,6 А и частоте 625 Гц.

Блок управления БУ представляет собой прибор, в котором сосредоточена вся релейно-контактная часть ЭПТ. БУ включает в себя четыре реле: сильноточное «К» с силовым контактом К1, контрольное «КР» с контактами КР1 и КР2, тормозное «ТР» и отпускное «ОР» с соответствующими контактными группами ТР1 - ТР5 и ОР1 - ОР5.(см. рис. 7.8.). Все реле за исключением сильноточного имеют выдержку времени на отключение. Клок управления содержит также выпрямительный мост «ВК», конденсатор замедления «Сз», включенный параллельно катушке реле «КР», шунтирующий конденсатор «Сш», резисторы ограничения тока и предохранители.

Световой сигнализатор имеет три лампы: «О» - отпуск («линия»), которая горит при всех положениях ручки крана машиниста и свидетельствует о целостности линейных проводов; «П» - перекрыша, горит при III и IV положениях ручки крана машиниста; «Т» - торможение, горит при VА, V и VI положениях ручки крана машиниста.

Контроллер крана машиниста - используется для непосредственного управления ЭПТ.

Междувагонные соединения - состоят из рукавов с универсальными соединительными головками усл.№ 369 А.

Клеммные коробки - используются для крепления и соединения линейных проводов.

Изолированные подвески - служат для подвешивания соединительных рукавов на локомотиве и на хвостовом вагоне.
