- •Экзаменационные билеты по дисциплине «Автотормоза» для групп подготовки «Машинистов электровоза» Билет № 1
- •Как проверяется плотность тормозной магистрали пассажирского и грузового поезда?
- •Назначение, техническая характеристика и устройство воздухораспределителя № 292-001.
- •Как выявить при контрольной проверке тормозов воздухораспределители имеющие дутьё в атмосферу?
- •Билет № 2
- •Порядок смены кабин управления при наличии блокировки тормоза на электровозе.
- •Действие крана машиниста № 394-000-2 при ликвидации сверхзарядного давления во II положении.
- •Когда производится проверка локомотивных устройств алсн на контрольном пункте. (инструкция по обслуживанию и эксплуатации алсн)
- •Билет № 3
- •Перечислить работы, выполняемые локомотивной бригадой перед выездом из депо.
- •Назначение и устройство крана машиниста № 394-000-2.
- •Принципиальная схема двухпроводного эпт пассажирского локомотива. Расположение и назначение приборов.
- •Билет № 4
- •Как проверяется плотность тормозной и питательной магистралей локомотива?
- •Действие воздухораспределителя № 292-001 при зарядке.
- •Назначение и устройство рычажной передачи электровоза bл-80c.
- •Билет № 5
- •В каких случаях и как производится полное опробование тормозов в грузовых поездах.
- •Назначение, устройство и действие реле давления № 304-002? Чем отличается от него реле № 404?
- •Путевые устройства алсн, их назначение и принцип действия.
- •Билет № 6
- •Как производится прицепка к составу и зарядка тормозов в поездах?
- •Действие крана машиниста № 394-000-2 при 1 положении рукоятки.
- •Регулятор давления ак-11б, его назначение, устройство и действие.
- •Билет № 7
- •Как производится регулировка крана машиниста на определенное зарядное давление?
- •Действие тормозной схемы электровоза bл-80c при торможении краном вспомогательного тормоза.
- •Правила включения воздухораспределителей на грузовых и пассажирских локомотивах.
- •Билет № 8
- •Блокировка тормоза № 367м назначение, устройство, действие при включении и выключении.
- •Назначение, устройство соединительных рукавов и их испытание.
- •Действие машиниста при вынужденной остановке поезда на уклоне и последующем отправлении.
- •Билет № 9
- •Управление тормозами пассажирских поездов кранами машиниста № 394,395.
- •Действие электросхемы эпт при торможении.
- •Как проверяется плотность тормозных цилиндров локомотива?
- •Билет № 10
- •Действие электросхемы эпт при перекрыше.
- •Постановка тормозной схемы электровоза bл-80c в положение недействующего локомотива.
- •Общий порядок регулировки рычажных передач. Допускаемые размеры выхода штока тц электровозов.
- •Билет № 11
- •Действие машиниста при вынужденной остановке на подъеме и последующем отправлении.
- •Действие компрессора кт-6эл (к 2).
- •Назначение, устройство и действие электроблокировочного клапана кэ-44.
- •Билет № 12
- •Назначение и устройство автостопа эпк-150.
- •В каких случаях и как производится сокращенное опробование тормозов в грузовых поездах?
- •Назначение и устройство крана вспомогательного тормоза № 254 (картинка в приложении).
- •Билет № 13
- •Назначение, устройство и действие пневматических выключателей управления пву-2, пву-4.
- •Действия крана машиниста № 394-000-2 при V и va положениях.
- •Порядок выключения алсн на локомотивах.
- •Билет № 14
- •Действия локомотивной бригады при подозрении на нарушение целости тормозной магистрали грузового поезда.
- •Действие крана вспомогательного тормоза № 254 при торможении, перекрыше и отпуске.
- •В каких случаях производится проверка действия тормозов в пути следования?
- •Билет № 15
- •Порядок опробования тормозов при прицепке к одиночно следуемому локомотиву группы до 5-ти вагонов на промежуточной станции.
- •Как производится регулировка крана вспомогательного тормоза № 254?
- •Назначение, устройство и действие редуктора № 348.
- •Билет № 16
- •Действие крана № 254 в качестве повторителя при торможении краном машиниста.
- •Как производится проверка действия тормозов в пути следования?
- •Управление тормозами на ломаном профиле.
- •Спуск различной крутизны.
- •Спуск с переходом на площадку и снова на спуск.
- •Билет № 17
- •Действие воздухораспределителя № 292-001 при служебном торможении.
- •Локомотивные устройства алсн, их назначения.
- •Действия локомотивной бригады в случае искрения в поезде при свободном следовании.
- •Билет № 18
- •Порядок отогревания замерзших мест автотормозов.
- •Действие воздухораспределителя № 483-м-1 при зарядке.
- •Действие крана машиниста № 394-000-2 в VI положении.
- •Билет № 19
- •Единые, наименьшие нормы тормозного нажатия на 100 тонн веса грузовых и пассажирских поездов.
- •Правила включения тормозов в пассажирских поездах.
- •Краны машиниста № 395-000-3 и 395-000-4, их отличия от крана № 394-000-2 и между собой.
- •Билет № 20
- •Требования, предъявляемые к тормозным магистралям.
- •Правила размещения и включения тормозов в грузовых поездах.
- •Как проверяется темп ликвидации сверхзарядного давления?
- •Билет № 21
- •Действие тормозной схемы электровоза вл-80с при торможении и отпуске автоматического тормоза.
- •Общие правила выполнения ступенчатого, полного служебного и экстренного торможения в грузовых и пассажирских поездах.
- •Как проверяется плотность уравнительного резервуара и темп служебной разрядки кранов машиниста № 394 (395)?
- •Билет № 22
- •Назначение, устройство и действие клапана максимального давления змд.
- •Общие правила отпуска тормозов в пассажирских поездах.
- •Как проверяется проходимость блокировки тормоза № 367м?
- •Билет № 23
- •Действие эпк-150 при зарядке и включении.
- •Общие правила отпуска тормозов в грузовых поездах.
- •Назначение и устройство воздухораспределителя № 483-м.
- •Билет № 24
- •Действие эпк-150 при проверке бдительности и срыве на экстренном торможении.
- •Действия машиниста при отказе тормозов в поезде.
- •Билет № 25
- •Назначение и устройство компрессора кт-6эл (к-2).
- •Назначение и устройство блока управления бу-эпт-п.
- •Перечислить случаи, когда в грузовых поездах производится проверка плотности тормозной магистрали. Билет № 33
- •Допускаемая глубина ползунов на колесных парах вагонов. Порядок следования при обнаружении в пути следования ползунов глубиной свыше допускаемой.
- •Условные обозначения, вносимые в справку о тормозах и их содержание.
- •Уход за компрессорами и главными резервуарами.
Билет № 8
Блокировка тормоза № 367м назначение, устройство, действие при включении и выключении.
Устройство блокировки тормозов применяется на двухкабинных локомотивах для принудительного затормаживания локомотива при смене кабин управления с отключением крана машиниста и крана вспомогательного тормоза в одной кабине и включения их в другой.

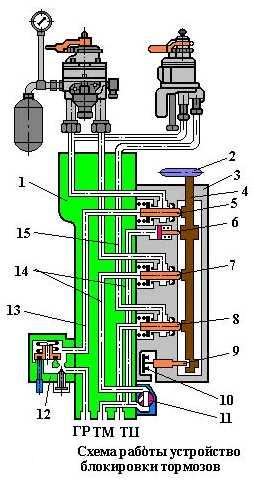

Блокировка усл.№ 367м состоит из кронштейна 1, корпуса 3 переключателя, комбинированного крана 17 и коробки 16 с электрическим контактом.
К кронштейну 1 подключены трубопроводы от ГР, ТМ и ТЦ, а также от крана машиниста и крана вспомогательного локомотивного тормоза. К кронштейну крепится корпус 12 сигнализатора расхода воздуха. В корпусе 3 переключателя расположен эксцентриковый вал 4, на который насажена съемная ручка 2, имеющая два положения; вертикально вверх - блокировка выключена, вниз - блокировка включена. Ручка 2 может быть снята с вала только при выключенном положении блокировки. В корпусе 3 находятся также клапаны 5, 7 и 8, хвостовики которых уплотнены резиновыми манжетами, и толкатель 9. Клапаны 5, 7 и 8 со стороны дисков нагружены пружинами. В приливе корпуса 3 переключателя расположен блокировочный поршень 6, нагруженный пружиной со стороны его хвостовика. Хвостовик блокировочного поршня постоянно находится напротив дугообразной выемки эксцентрикового вала 4.
Комбинированный кран 17 имеет конусную бронзовую пробку 11, нагруженную пружиной. Ручка 18 крана, закрепленная на квадрате пробки, имеет три положения: против часовой стрелки - положение двойной тяги (комбинированный кран перекрывает проход воздуха от крана машиниста в ТМ), вертикальное - поездное положение, по часовой стрелке - экстренное торможение. В положении экстренного торможения тормозная магистраль сообщается с атмосферой через пробку комбинированного крана.
Сигнализатор расхода воздуха в настоящее время не используется. (Новые устройства блокировки тормозов выпускаются без сигнализатора).
В действующей кабине ручка 2 блокировочного устройства должна быть повернута до упора вниз, а ручка 18 комбинированного крана устанавливается в поездное положение. При этом кулачки эксцентрикового вала 4 отжимают клапаны 5, 7 и 8 от седел (открывают клапаны), а толкатель 9 перестает оказывать воздействие на электрический контакт 10, который замыкается под действием своей пружины.
Воздух из ГР проходит через корпус 12 сигнализатора расхода воздуха и далее по каналу 13 и через открытый клапан 5 к крану машиниста. От крана машиниста сжатый воздух проходит в ТМ через открытый клапан 7, по каналу 14 и через пробку комбинированного крана. По каналу 14 воздух также подходит к блокировочному поршню, который под его воздействием утапливает свой хвостовик в выемке эксцентрикового вала 4 (запирает вал в его рабочем положении). От крана вспомогательного тормоза воздух поступает в ТЦ по каналу 15 через клапан 8.
При переходе в другую кабину необходимо краном машиниста произвести полную разрядку ТМ, а ручку КВТ перевести в VI положение. При этом пружина выведет хвостовик блокировочного поршня 6 из зацепления с эксцентриковым валом 4 - вал будет разблокирован. После этого необходимо толкнуть ручку 2 на 180° до упора вверх и снять ее с квадрата вала 4. Клапаны 5, 7 и8 освобождаются от воздействия кулачков эксцентрикового вала 4 и под усилиями своих пружин садятся на седла, перекрывая каналы 13, 14, 15, сообщающие ГР с КМ, кран машиниста с ТМ и КВТ с тормозными цилиндрами. Одновременно кулачок вала 4 будет воздействовать на толкатель 9, который размыкает электрический контакт 10, включенный в электрическую цепь трогания локомотива. Таким образом, исключается возможность приведения локомотива в движение.
Если в рабочей кабине ручка 2 повернута вниз, но не занимает вертикального положения, то хвостовик блокировочного поршня 6 не будет утоплен в выемке эксцентрикового вала 4 и поршень 6 не перекроет обходной канал «А». В этом случае сжатый воздух из ТМ будет с шумом выходить в атмосферу, сигнализируя машинисту о необходимости правильной установки ручки 2.
При следовании двойной тягой в рабочей кабине второго локомотива устройство блокировки тормозов должно быть включено, а ручка 18 комбинированного крана переведена в положение двойной тяги.
