- •Экзаменационные билеты по дисциплине «Автотормоза» для групп подготовки «Машинистов электровоза» Билет № 1
- •Как проверяется плотность тормозной магистрали пассажирского и грузового поезда?
- •Назначение, техническая характеристика и устройство воздухораспределителя № 292-001.
- •Как выявить при контрольной проверке тормозов воздухораспределители имеющие дутьё в атмосферу?
- •Билет № 2
- •Порядок смены кабин управления при наличии блокировки тормоза на электровозе.
- •Действие крана машиниста № 394-000-2 при ликвидации сверхзарядного давления во II положении.
- •Когда производится проверка локомотивных устройств алсн на контрольном пункте. (инструкция по обслуживанию и эксплуатации алсн)
- •Билет № 3
- •Перечислить работы, выполняемые локомотивной бригадой перед выездом из депо.
- •Назначение и устройство крана машиниста № 394-000-2.
- •Принципиальная схема двухпроводного эпт пассажирского локомотива. Расположение и назначение приборов.
- •Билет № 4
- •Как проверяется плотность тормозной и питательной магистралей локомотива?
- •Действие воздухораспределителя № 292-001 при зарядке.
- •Назначение и устройство рычажной передачи электровоза bл-80c.
- •Билет № 5
- •В каких случаях и как производится полное опробование тормозов в грузовых поездах.
- •Назначение, устройство и действие реле давления № 304-002? Чем отличается от него реле № 404?
- •Путевые устройства алсн, их назначение и принцип действия.
- •Билет № 6
- •Как производится прицепка к составу и зарядка тормозов в поездах?
- •Действие крана машиниста № 394-000-2 при 1 положении рукоятки.
- •Регулятор давления ак-11б, его назначение, устройство и действие.
- •Билет № 7
- •Как производится регулировка крана машиниста на определенное зарядное давление?
- •Действие тормозной схемы электровоза bл-80c при торможении краном вспомогательного тормоза.
- •Правила включения воздухораспределителей на грузовых и пассажирских локомотивах.
- •Билет № 8
- •Блокировка тормоза № 367м назначение, устройство, действие при включении и выключении.
- •Назначение, устройство соединительных рукавов и их испытание.
- •Действие машиниста при вынужденной остановке поезда на уклоне и последующем отправлении.
- •Билет № 9
- •Управление тормозами пассажирских поездов кранами машиниста № 394,395.
- •Действие электросхемы эпт при торможении.
- •Как проверяется плотность тормозных цилиндров локомотива?
- •Билет № 10
- •Действие электросхемы эпт при перекрыше.
- •Постановка тормозной схемы электровоза bл-80c в положение недействующего локомотива.
- •Общий порядок регулировки рычажных передач. Допускаемые размеры выхода штока тц электровозов.
- •Билет № 11
- •Действие машиниста при вынужденной остановке на подъеме и последующем отправлении.
- •Действие компрессора кт-6эл (к 2).
- •Назначение, устройство и действие электроблокировочного клапана кэ-44.
- •Билет № 12
- •Назначение и устройство автостопа эпк-150.
- •В каких случаях и как производится сокращенное опробование тормозов в грузовых поездах?
- •Назначение и устройство крана вспомогательного тормоза № 254 (картинка в приложении).
- •Билет № 13
- •Назначение, устройство и действие пневматических выключателей управления пву-2, пву-4.
- •Действия крана машиниста № 394-000-2 при V и va положениях.
- •Порядок выключения алсн на локомотивах.
- •Билет № 14
- •Действия локомотивной бригады при подозрении на нарушение целости тормозной магистрали грузового поезда.
- •Действие крана вспомогательного тормоза № 254 при торможении, перекрыше и отпуске.
- •В каких случаях производится проверка действия тормозов в пути следования?
- •Билет № 15
- •Порядок опробования тормозов при прицепке к одиночно следуемому локомотиву группы до 5-ти вагонов на промежуточной станции.
- •Как производится регулировка крана вспомогательного тормоза № 254?
- •Назначение, устройство и действие редуктора № 348.
- •Билет № 16
- •Действие крана № 254 в качестве повторителя при торможении краном машиниста.
- •Как производится проверка действия тормозов в пути следования?
- •Управление тормозами на ломаном профиле.
- •Спуск различной крутизны.
- •Спуск с переходом на площадку и снова на спуск.
- •Билет № 17
- •Действие воздухораспределителя № 292-001 при служебном торможении.
- •Локомотивные устройства алсн, их назначения.
- •Действия локомотивной бригады в случае искрения в поезде при свободном следовании.
- •Билет № 18
- •Порядок отогревания замерзших мест автотормозов.
- •Действие воздухораспределителя № 483-м-1 при зарядке.
- •Действие крана машиниста № 394-000-2 в VI положении.
- •Билет № 19
- •Единые, наименьшие нормы тормозного нажатия на 100 тонн веса грузовых и пассажирских поездов.
- •Правила включения тормозов в пассажирских поездах.
- •Краны машиниста № 395-000-3 и 395-000-4, их отличия от крана № 394-000-2 и между собой.
- •Билет № 20
- •Требования, предъявляемые к тормозным магистралям.
- •Правила размещения и включения тормозов в грузовых поездах.
- •Как проверяется темп ликвидации сверхзарядного давления?
- •Билет № 21
- •Действие тормозной схемы электровоза вл-80с при торможении и отпуске автоматического тормоза.
- •Общие правила выполнения ступенчатого, полного служебного и экстренного торможения в грузовых и пассажирских поездах.
- •Как проверяется плотность уравнительного резервуара и темп служебной разрядки кранов машиниста № 394 (395)?
- •Билет № 22
- •Назначение, устройство и действие клапана максимального давления змд.
- •Общие правила отпуска тормозов в пассажирских поездах.
- •Как проверяется проходимость блокировки тормоза № 367м?
- •Билет № 23
- •Действие эпк-150 при зарядке и включении.
- •Общие правила отпуска тормозов в грузовых поездах.
- •Назначение и устройство воздухораспределителя № 483-м.
- •Билет № 24
- •Действие эпк-150 при проверке бдительности и срыве на экстренном торможении.
- •Действия машиниста при отказе тормозов в поезде.
- •Билет № 25
- •Назначение и устройство компрессора кт-6эл (к-2).
- •Назначение и устройство блока управления бу-эпт-п.
- •Перечислить случаи, когда в грузовых поездах производится проверка плотности тормозной магистрали. Билет № 33
- •Допускаемая глубина ползунов на колесных парах вагонов. Порядок следования при обнаружении в пути следования ползунов глубиной свыше допускаемой.
- •Условные обозначения, вносимые в справку о тормозах и их содержание.
- •Уход за компрессорами и главными резервуарами.
Билет № 12
Назначение и устройство автостопа эпк-150.

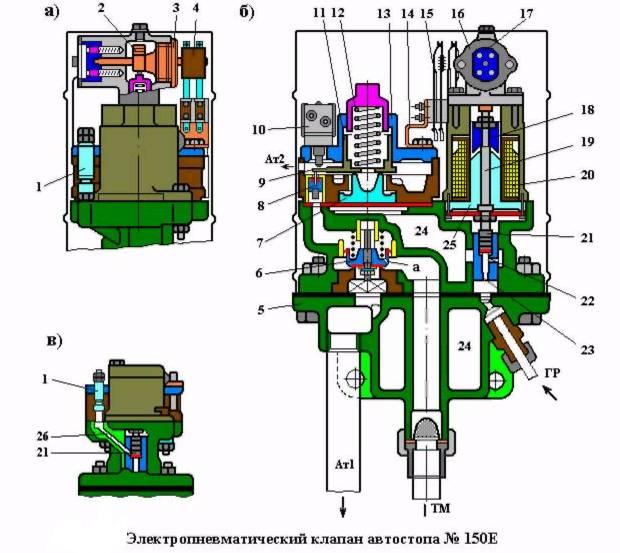

На подвижном составе используются электропневматические клапаны автостопа ЭПК № 150Е и № 150И
ЭПК имеет кронштейн 5, к которому присоединены трубопроводы от ГР и ТМ, а также атмосферная труба Ат1. В этом же кронштейне расположена камера 24 выдержки времени объемом 1 л. На верхней части кронштейна смонтированы все узлы ЭПК.
Электромагнит ЭПК состоит из катушки 20 с сердечником 25 и якорем 18. С якорем жестко соединен шток 19, нижняя часть которого представляет собой плунжер (клапан) 21. Полость плунжера каналом 26 может сообщаться со свистком 1. На электромагните установлен корпус 16 замка ЭПК, в котором находятся эксцентрик 4 с осью 2, проходящей через крышку 3. На крышке 13 с помощью скобы 14 укреплена контактная группа 15, замыкание и размыкание контактов которой осуществляется эксцентриком 4. Эта контактная группа обеспечивает регистрацию на скоростемерной ленте состояние автостопа (включенное или выключенное).
Камера выдержки времени снабжена резиновой диафрагмой 7, на которую сверху через стакан 11 действует регулировочная пружина 12. Стакан имеет рычаг 9, с помощью которого он может воздействовать на атмосферный клапан 8 и концевой выключатель 10. Под диафрагмой расположен напруженный пружиной срывной клапан 6 с калиброванным отверстием «а» диаметром 0,8 мм.
Схема работы ЭПК

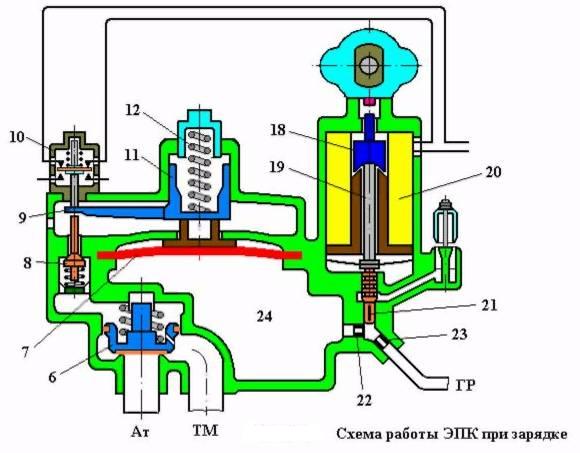

Для зарядки ЭПК необходимо вставить ключ 17 в корпус замка 16 и повернуть его до упора вправо (выключить ЭПК). При этом ось 2 эксцентрика переместит шток 19 с плунжером 21 в крайнее нижнее положение и последний перекроет канал 26, разобщив полость плунжера от свистка 1. Воздух из ГР через калиброванные отверстия 23 и 22, диаметром соответственно 0,9 мм и 1,0 мм. начнет поступать в камеру выдержки времени и в полость под диафрагмой 7. Зарядка камеры выдержки времени с 1,5 кгс/см2 до 8,0 кгс/см2 происходит за 9 - 10 с.
Диафрагма, прогибаясь вверх, также перемещает в верхнее положение стакан 11 с рычагом 9 и сжимает регулировочную пружину 12. При этом рычагом 9 замыкаются контакты концевого выключателя 10 и электрическая цепь питания катушки электромагнита ЭПК будет частично подготовлена к включению. Одновременно рычаг 9 освобождает атмосферный клапан 8, который своей пружиной поднимается вверх (закрывается) и разобщает полость над срывным клапаном 6 от атмосферы Ат2. Сжатый воздух из ТМ поступает под срывной клапан 6 и через калиброванное отверстие «а» диаметром 0,8 мм перетекает в полость, расположенную над ним, сильнее прижимая клапан к седлу.
После этого ключ 17 необходимо повернуть в крайнее левое положение (включить ЭПК) и нажать рукоятку бдительности РБ. При этом на катушку 20 электромагнита будет подано напряжение и якорь 18 притянется к сердечнику 25, обеспечивая тем самым нижнее положение плунжера 21, то есть перекрытие воздушного канала 26 к свистку 1.

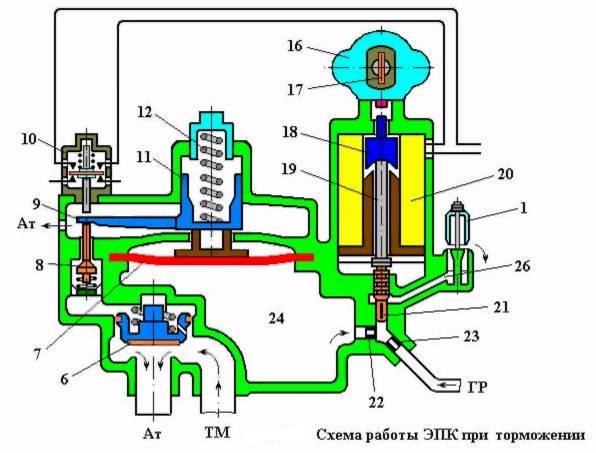

При потере питания катушки ЭПК, например при смене огня локомотивного светофора, давлением воздуха из ГР плунжер 21 со штоком 19 поднимаются вверх. При этом плунжер открывает канал 26. и сжатый воздух из камеры выдержки времени и из ГР начинает через свисток выходить в атмосферу АтЗ (рис. 9.4 б). Если в течение 7-8с после начала звучания свистка машинист не нажмет РБ. то давление в камере выдержки времени упадет продано до 1,5 кгс/см2 , и регулировочная пружина 12 переместит вниз стакан с рычагом 9, Последний разомкнет контакты концевого выключателя 10 и одновременно переместит вниз (откроет) атмосферный клапан 8, который сообщит полость над срывным клапаном 6 с атмосферой Ат2. Давлением ТМ срывной клапан поднимается вверх, обеспечивая экстренную разрядку тормозной магистрали в атмосферу Ат1. Разрядка ТМ независимо от положения ручки крана машиниста будет происходить до тех пор, пока срывной клапан не опустится на седло под действием своей пружины, то есть приблизительно до давления в ТМ 1,5 -2.0 кгс/см2.
Прекратить начавшееся торможение поезда, вызванное автостопом, путем нажатия РБ невозможно, поскольку электрическая цепь питания катушки ЭПК разорвана контактами концевого выключателя 10.
Чтобы восстановить работу автостопа, необходимо ключ 17 повернуть в крайнее правое положение - выключить ЭПК и произвести зарядку камеры выдержки времени.
