Билет № 24

  1. Действие эпк-150 при проверке бдительности и срыве на экстренном торможении.

При потере питания катушки ЭПК, например при смене огня локомотивного светофора, давлением воздуха из ГР плунжер со штоком поднимаются вверх. При этом плунжер открывает канал и сжатый воздух из камеры выдержки времени и из ГР начинает через свисток выходить в атмосферу. Если в течение 7-8с после начала звучания свистка машинист не нажмет РБ то давление в камере выдержки времени упадет до 1,5 кгс/см2 , и регулировочная пружина переместит вниз стакан с рычагом. Последний разомкнет контакты концевого выключателя и одновременно переместит вниз (откроет) атмосферный клапан, который сообщит полость над срывным клапаном с атмосферой. Давлением ТМ срывной клапан поднимается вверх, обеспечивая экстренную разрядку тормозной магистрали в атмосферу. Разрядка ТМ независимо от положения ручки крана машиниста будет происходить до тех пор, пока срывной клапан не опустится на седло под действием своей пружины, то есть приблизительно до давления в ТМ 1,5 -2.0 кгс/см2.

Прекратить начавшееся торможение поезда, вызванное автостопом, путем нажатия РБ невозможно, поскольку электрическая цепь питания катушки ЭПК разорвана контактами концевого выключателя.

  1. Действия машиниста при отказе тормозов в поезде.

При обнаружении неисправности тормозов машинист локо­мотива немедленно применяет экстренное торможение с применением прямодействующего тормоза с максимальным наполнением тормозных цилиндров и подачей песка. С учетом вида тя­ги и скорости движения применяет электрический тормоз, на тепло­возе - контрток кратковременный набором позиции продолжительностью 0,5 сек.

  1. Пневмоэлектрический датчик № 418, его назначение, устройство, действие.

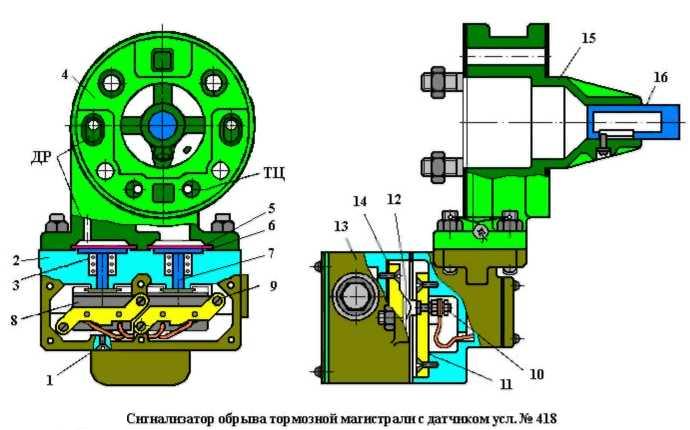

Сигнализатор обрыва тормозной магистрали с датчиком № 418 устанавливается между главной частью и двухкамерным резервуаром воздухораспределителей усл.№ 483 и предназначен для сигнализации машинисту о нарушении целостности тормозной магистрали поезда и одновременного выключения тягового режима локомотива.

Устройство состоит из алюминиевого корпуса 2, фланца 4, корпуса 15 промежуточной части и угловой вставки 13.

Между корпусом 2 и фланцем 4 помещены две резиновые диафрагмы 5, под которыми находятся металлические шайбы 6, входящие своими хвостовиками в выточки стержней-толкателей 7. Шайбы 7 нагружены пружинами 3. В нижней части корпуса 2 расположены микропереключатели 8, закрепленные в планках 9. Регулировку положения микропереключателей относительно корпуса осуществляют винтами 1.

Выводы микропереключателей соединены с контактами 10, расположенными на изоляционной колодке 11. В угловой вставке 13 помещена изоляционная колодка 14 с контактами 12.

Полость над левой диафрагмой 5 сообщается с каналом дополнительной разрядки (КДР) воздухораспределителя, а полость над правой диафрагмой - с каналом ТЦ.

Толкатель 16 одним концом упирается в эксцентрик вала переключателя режимов торможения воздухораспределителя, расположенного в двухкамерном резервуаре, а вторым - в режимную упорку главной части.

При обрыве тормозной магистрали, открытии стоп-крана или открытии концевого крана хвостового вагона воздухораспределители в поезде срабатывают на торможение. В головной части поезда и на локомотиве вследствие питания ТМ через кран машиниста, ручка которого находится в поездном положении, воздухораспределители производят кратковременную частичную дополнительную разрядку ТМ на величину примерно 0,2 – 0,25 кгс/см2, а затем отпускают. В процессе начавшейся дополнительной разрядки будет возрастать давление в КДР воздухораспределителя, воздух из которого воздействует на левую диафрагму 6 сигнализатора. Когда давление в КДР достигнет величины примерно 1,1 – 1,3 кгс/см2, диафрагма, преодолевая усилие пружины, прогнется настолько, что стержнем-толкателем 7 замкнет контакты ДДР левого микропереключателя. При срабатывании воздухораспределителя на дополнительную разрядку контакты ДТЦ правого микропереключателя остаются замкнутыми, так как давление воздуха, поступающего в канал ТЦ не превышает 0,3 кгс/см2, что недостаточно для перемещения вниз левой диафрагмы сигнализатора. При этом на катушку реле Р1 (на каждой серии локомотива оно имеет свой схемный номер) подается питание через замкнувшиеся контакты ДДР и замкнутые контакты ДТЦ правого микропереключателя. Сработавшее реле Р1 своим контактом Р1/1 замыкает цепь сигнальной лампы «Обрыв ТМ» на пульте машиниста, а размыкающим контактом Р1/2 разбирает цепь управления тяговым режимом локомотива.

После прекращения дополнительной разрядки давление в КДР падает и контакты ДДР размыкаются. Однако катушка реле Р1 будет продолжать получать питание через свои замкнутые контакты Р1/1. диод и замкнутые контакты ДТЦ, то есть сигнальная лампа на пульте будет продолжать гореть.

При выполнении ступени торможения 0,6 – 0,7 кгс/см2 в ТЦ локомотива появляется скачковое давление не менее 0,5 кгс/см2. Давлением из канала ТЦ правая диафрагма 5 сигнализатора, преодолев усилие пружины, переместит стержень-толкатель 7 вниз и контакты ДТД правого микропереключателя размыкаются. Катушка реле Р1 теряет питание, сигнальная лампа «Обрыв ТМ» гаснет, электрическая цепь управления тягой восстанавливается.

При выполнении регулировочных торможений в пути следования сигнальная лампа загорается кратковременно и гаснет, что свидетельствует об исправной работе датчика.

Однако, если обрыв ТМ произошел вблизи локомотива, то его воздухораспределитель может наполнить ТЦ до давления 1,0 – 1,2 кгс/см2. При этом также происходит кратковременное загорание и погасание сигнальной лампы, но электрическая цепь управления режимом тяги будет отключена, то есть в данном случае будет отсутствовать световая сигнализация нарушения целостности ТМ.
