1.4. Перспективные направления конструирования теплового оборудования
Одним из важных условий успешного решения социально-экономических задач, связанных с улучшением условий жизни и деятельности советских людей, повышением производительности труда, является, дальнейшее развитие общественного питания.
Основной рычаг интенсификации общественного питания и повышения его эффективности — ускорение научно-технического прогресса в отрасли.
Разработка и внедрение прогрессивных технологий производства кулинарной продукции, поточно-механизированных линий, механизация погрузочно-разгрузочных работ являются основой индустриализации общественного питания.
Индустриализация осуществляется по двум главным направлениям:
организация производства полуфабрикатов высокой степени готовности на основе максимального использования имеющихся мощностей заготовочных предприятий и пищевой промышленности;
создание мощностей заготовочных предприятий на основе разработки новых технологий и нового высокопроизводительного оборудования для фабрик-заготовочных с использованием функциональных емкостей и контейнеров для перевозок.
В основу индустриализации положены принципы концентрации, специализации и кооперирования производства.
Концентрация — одно из необходимых условий технического прогресса, повышения роста производительности труда и сокращения объема ручных работ. Так, производство кулинарной продукции концентрируется на одном предприятии, а ее реализация осуществляется в сети предприятий-доготовочных.
Концентрация производства непосредственно связана со специализацией. Различают предметную (по ассортименту блюд и кулинарных изделий) и технологическую специализацию. В общественном питании наряду с крупными функционируют мелкие и средние предприятия, работающие на полуфабрикатах. Роль специализированных, узкоспециализированных предприятий и предприятий быстрого обслуживания в настоящее время возрастает, их доля в общем количестве предприятий увеличивается.
В сети общественного питания имеются разнородные по мощности предприятия. Поэтому выдвигается задача их кооперирования: внутриотраслевого (создание различных типов заготовочных предприятий) и межотраслевого (производство полуфабрикатов для системы общественного питания на базе пищевой промышленности).
Таким образом, индустриализация общественного питания — это организация производства полуфабрикатов высокой степени готовности, готовых к употреблению кулинарных блюд и изделий на крупных механизированных фабриках-заготовочных, кулинарных фабриках, предприятиях пищевой промышленности с использованием поточно-механизированных и автоматизированных линий, максимально сокращающих ручной труд.
Индустриализация общественного питания предполагает:
разработку новых видов оборудования, отвечающего требованиям промышленной технологии;
создание принципиально нового оборудования для доготовки полуфабрикатов, подогрева готовых охлажденных и быстрозамороженных блюд, а также кулинарных изделий;
широкое внедрение и разработку новых видов секционного модулированного оборудования;
механизацию и автоматизацию процессов комплектации и отпуска обедов;
автоматизацию расчетов с посетителями, создание торговых автоматов по продаже обеденной продукции;
разработку средств комплексной механизации и автоматизации производственных процессов для специализированных и узкоспециализированных предприятий общественного питания (блинных, вареничных, пельменных, пирожковых, сосисочных и пр.);
создание машин и аппаратов, работающих на основе электрофизических методов тепловой обработки пищевых продуктов (сверхвысокочастотный и инфракрасный нагревы и их комбинирование с традиционными методами);
- повышение качества выпускаемого оборудования — надежности, долговечности и ремонтопригодности;
стандартизацию и унификацию деталей, узлов и комплектующих изделий.
Министерство торговли СССР разработало ряд комплексных прогрессивных технологий, предусматривающих механизацию и автоматизацию погрузочно-разгрузочных работ с применением тары-оборудования.
Индустриальная технология товародвижения по схеме «промышленное предприятие — автотранспорт —магазин — предприятие общественного питания» предполагает механизированную (автоматизированную) укладку продукции в тару-оборудование, комплексную механизацию погрузочно-разгрузочных и транспортно-складских работ.
Тара-оборудование предназначена для укладывания товаров в потребительской таре, транспортирования, временного хранения и продажи по методу самообслуживания.
В настоящее время промышленность выпускает различные виды тары-оборудования для широкого ассортимента товаров — кисло-молочной продукции, напитков, хлеба, хлебобулочных и кондитерских изделий и пр.
Хранение и транспортирование большинства полуфабрикатов высокой степени готовности осуществляются в функциональных емкостях.
Механизация операций по перемещению (загрузка, выгрузка сырья, полуфабрикатов и готовой продукции) предусматривает широкое использование передвижных стеллажей, передвижных опрокидывающихся подъемников, наклонных транспортеров и других видов оборудования.
Некоторые виды подъемно-транспортного оборудования под функциональные емкости показаны на рис. 1.10, а, б, в.

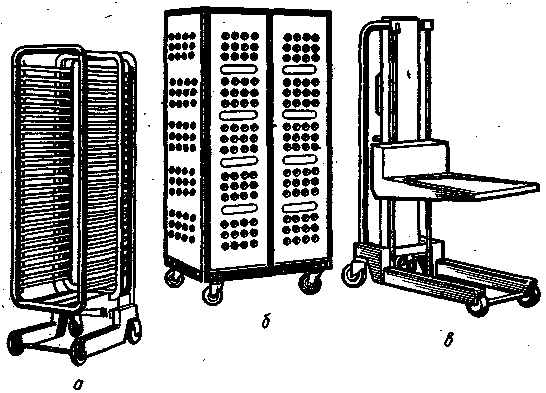

Рис. 1.10. Средства для передвижения функциональных емкостей: а — стеллажи; б — контейнер; в — тележка
На фабрике-заготовочной полуфабрикаты укладываются в соответствующий им тип емкостей, которые затем устанавливаются на стеллажи или в контейнер. В горячем цехе емкости с полуфабрикатами загружаются в соответствующий тепловой аппарат (жарочный или пароварочный шкаф, плиту). После тепловой обработки продукции функциональные емкости на тележке или стеллаже перевозятся на линию раздачи.
Промышленность изготовляет шесть типов функциональных емкостей различных размерив. Емкости предназначаются для хранения, предварительной обработки, приготовления, транспортирования и раздачи продуктов (рис. 1.11).
Емкости для приготовления пищи, противни и вкладыши укладываются в контейнерах, стеллажах и кассетах на уголки, прикрепленные к вертикальным стойкам или стенкам. В котлы и пароварочные шкафы загружают емкости, предварительно установив их в кассеты. Количество емкостей зависит от их размеров. Для загрузки и выгрузки кассет применяются передвижные тележки с подвижной платформой. На них также можно перемещать тяжелые емкости (кастрюли массой 40...60 кг) и продукты. Платформа тележки поднимается вверх по направляющим, что позволяет установить ее на уровне рабочей поверхности аппарата или стола.
Рис. 1.11. Внешний
вид функциональных емкостей
Для функциональных емкостей разработано специальное тепловое модулированное оборудование, созданное на основе блочной системы, выполняемой в двух вариантах: консольной (оборудование навешивается на фермы из металлоконструкций) и островной. На рис. 1.12 приведена схема использования модулированного оборудования в столовой-доготовочной.
Рассмотрим одно из перспективных направлений конструирования теплового оборудования.
Отечественными машиностроителями разработан и с 1983 г. освоен выпуск комплекта теплового и раздаточного оборудования на электрообогреве, функциональные емкости для него и средства их перемещения (контейнеры, стеллажи, тележки). Оборудование соответствует стандарту СТ СЭВ 764—77 «Оборудование секционное модулированное». При создании оборудования под функциональные емкости были решены две важные задачи:
унифицированы размеры оборудования всех видов, что создает оптимальные условия для планировки производственных мощностей предприятий общественного питания;
унифицированы габариты рабочих объемов и поверхностей аппаратов, что обеспечивает их рациональное использование.
За основу конструкторского решения нового оборудования принята блочная система, позволяющая монтировать функциональный блок — оборудование на металлоконструкцию, которая выполняет роль подставки. Такой монтаж оборудования создает благоприятные условия для его обслуживания и санитарной обработки. При индивидуальной установке оборудования оно монтируется на самостоятельной подставке, которая крепится к полу. Навесная установка оборудования (плиты, шкафы, сковороды) позволяет широко использовать средства механизации. В частности, в свободной нижней зоне размещаются подсобные механизмы и тележки различного назначения.
Существенным элементом для установки оборудования являются фермы. Фермы предназначены для монтажа оборудования и местных вентиляционных отсосов, подвода электроэнергии и воды.
Фермы островные типа ФО применяются для монтажа оборудования с островным линейным расположением, а пристенные, типа ФП, — для пристенного линейного расположения. Фермы представляют собой конструкцию, состоящую из стоек, рам, опор с регулируемыми по высоте ножками.
Рис. 1.12. .Схема использования модулированного оборудовании на предприятиях-доготовочных:
1 — передвижные контейнеры; 2 — передвижные стеллажи; 3 — комплект теплового оборудования; 4 — подъемная тележка; 5 — передвижной котел; 6 — жарочный шкаф; 7 — пищеварочный котел; 8 — передвижной котел; 9 — холодильный шкаф; 10 — тележка с подъемной платформой; 11 — передвижной мармит; 12 — передвижной тепловой шкаф; 13 — варочное устройство; 14 —линия самообслуживания
Связывающим звеном взаимосвязанной системы машин и оборудования являются функциональные емкости, унифицированные по своим размерам с функциональными объемами оборудования. Стандарт СТ СЭВ 763—77 «Емкости функциональные» устанавливает основные и присоединительные размеры и технические требования к функциональным емкостям.
Основными размерами функциональных емкостей являются: длина — L; ширина — В; высота — Н.
В качестве модуля основных размеров длины и ширины функциональных емкостей устанавливаются размеры 530x325 мм. В связи с этим длина и ширина различных функциональных емкостей определяются производными модуля (см. рис. 1.11).
Высота функциональных емкостей, за исключением перфорированных вкладышей, должна выбираться из следующего ряда размеров: 20; 65; 100; 150; 200 мм. В некоторых обоснованных случаях допускается применение функциональных емкостей высотой 40 мм.
В табл. 1.7 приведены определения и обозначения функциональных емкостей.
ТАБЛИЦА 1.7
Термины, определения, обозначения функциональных емкостей
-
Термины
Определение
Обозначение
Емкость для пищи
Емкость для хранения, приготовления, транспортирования и раздачи пищи
Е
Вкладыши перфорированные
Емкость с перфорированными стенками и днищами для варки на пару, транспортирования и хранения, а также для раздачи пищи
М
Крышка
Приспособление для закрывания емкостей и вкладышей
К
Противень
Емкость для выпечки и жарки кулинарных и кондитерских изделий, а также для хранения полуфабрикатов и готовых продуктов
О
Решетка
Приспособление для размещения продуктов при дефростации, выпечке и хранении пищевых продуктов непосредственно, а также в таре
Поднос
Емкость для транспортирования и хранения готовых блюд, а также для установки порционированных блюд при раздаче
При рассмотрении конструктивных особенностей теплового оборудования в соответствующих частях учебника рассматривается оборудование под функциональные емкости, а в заключительной 13-й и приложении 1 приведено описание взаимосвязи этого прогрессивного оборудования в технологическом процессе при внедрении индустриальных методов производства кулинарной продукции.
