Глава 20. Каналы ввода-вывода и аппаратура сопряжения |
287 |
Контрольные вопросы к главе 20
1. Каково назначение системы прерываний программ и в каких ВС она применяется?
2.Перечислите внутренние и внешние причины прерываний. Чему равно их количество?
3.Поясните характеристики системы прерываний: время обслуживания запроса на прерывание (ЗП) и время реакции на ЗП.
4.Поясните понятия приоритета программы, глубины прерываний.
5.В чем заключается «захват» магистрали?
6.Назовите два типа схем арбитража.
7.Какая информация содержится в коде прерывания ?
8.Назовите три специальных регистра, участвующие в управлении обменом массивами.
9.Каково назначение буферного информационного регистра?
10. Назовите два типа подканалов, выделяемых АПД при обмене массивами. 11. Поясните понятия “мультиплексный канал”(МК), подканалы.
12. От каких параметров ВС зависит насыщение системы прерывания?
13. Назовите, от каких параметров канала и сигналов зависит пропускная способность канала. 14. Назовите несколько узлов, входящих в состав МК.
15. В чем отличие селекторного канала от мультиплексного?
16. Сколько селекторных каналов входят в состав аппаратуры ВС на базе ЭВМ средней производительности? Сколько ПУ можно подключить к каждому каналу, включая и мультиплексный?
17. Какие 10 функций выполняют устройства сопряжения (мультиплексоры передачи данных)? 18. С помощью какого блока мультиплексор подключается к каналу обмена?
20. Назовите три метода синхронизации (доступа) при организации сопряжения мультиплексора с абонентами через стандартные каналы связи.
Глава 21. Устройства защиты от ошибок в передаваемой информации |
288 |
Глава 21. УСТРОЙСТВА ЗАЩИТЫ ОТ ОШИБОК В ПЕРЕДАВАЕМОЙ ИНФОРМАЦИИ
21.1. Причины возникновения ошибок в передаваемой информации
На этапе проектирования периферийных устройств заранее должны предусматриваться схемотехнические и конструкторские меры по защите от влияния на ее работу внешних промышленных и внутренних взаимных помех.
Помехой для ЭВС является внешнее или внутреннее воздействие, приводящее к искажению информации во время ее передачи, преобразования, обработки и хранения. При рассмотрении механизма возникновения помех следует различать источник помех, приемник помех, и линию связи между ними (рис. 21.1). Приемником помех будем считать входные цепи логических элементов - интегральных микросхем, на которых строится аппаратура каналов. В зависимости от местоположения источника помех (вне аппаратуры или внутри нее) помехи подразделяются на внутренние и внешние. В аппаратуре можно наблюдать большое число приемников помех и линий связи. Источников помех также может быть несколько, в том числе и внешних. Одни и те же устройства могут являться и приемниками помех и источниками помех для других устройств. Поэтому реальная картина получается гораздо сложнее, чем на схеме рис. 21.1. С повышением степени интеграции энергетический уровень информационных сигналов имеет тенденцию к уменьшению. В то же время энергетический уровень внешних помех с ростом энерговооруженности предприятий непрерывно увеличивается. Полезные сигналы Sc(t) и сигналы помех Sп(t) могут восприниматься аппаратурой в виде суммарной величины. Если результирующий сигнал α (t) может быть представлен как их сумма
α (t)=Sc(t)+Sп(t),
помеха называется аддитивной (от addition - cложение). В случае представления результирующего сигнала как их произведения
β (t)=Sc(t)·Sп(t),
помеха называется мультипликативной (от multiplication - умножение).
Источник помех |
Линия связи |
Приёмник помех |
|
||
|
||
|
|
|
Рис. 21.1. Схема возникновения помех
Если результирующий сигнал связан с входным полезным сигналом вполне определенной функциональной зависимостью, которая позволяет в точности восстановить первоначальный сигнал, то такие помехи называются регулярными. Если из-за помех нарушается
![](/html/1334/288/html_lWzDNqkTWr.70HG/htmlconvd-VplQW_289x1.jpg)
Глава 21. Устройства защиты от ошибок в передаваемой информации |
289 |
взаимооднозначное соответствие между сигналами на входе и выходе, то такие помехи называются нерегулярными.
Функциональные помехи представляют собой непрерывную случайную функцию времени. Такой функцией может описываться широкий класс помех, происходящих от многочисленных помех, например, промышленных. Они характеризуются наложением большого числа переходных процессов, отдельных выбросов, превышающих уровень сигнала более чем в 3-4 раза. В большинстве случаев такие помехи имеют нормальный закон распределения. Их называют иначе гладкими шумовыми помехами.
Импульсные помехи представляют собой последовательность импульсов произвольной формы со случайными по величине амплитудой, длительностью и моментом появления. Часто случайные помехи называют хаотическими.
Наибольшую опасность для ЭВС представляют аддитивные нерегулярные импульсные помехи как наиболее распространенные и имеющие параметры, в частности, энергетический спектр, близкие по величине к параметрам полезного сигнала. Рассмотрим энергетические спектры импульсных сигналов. На рис. 21.2 представлена последовательность импульсных сигналов, характеризующихся амплитудой Uc, длительностью τ с, периодом повторения Т, длительностью переднего и заднего фронтов τ ф1 и τ ф2 соответственно.
Скважность следования импульсных сигналов Qc, выражаемая соотношением
Qс=Т/τ c,
при постоянстве длительности импульса может меняться в зависимости от частоты следования информационных сигналов f=1/Т. Например, скважность тактовых последовательностей импульсов - величина постоянная; в цепях синхронизации при синхронном обмене скважность синхроимпульсов также постоянна. На рис. 21.2 скважность равна 2. В цифровой вычислительной технике скважность последовательности информационных сигналов обычно равна 10.
U c |
0.9U c |
|
0.1U c |
||
|
|
τ ф1 |
|
|
|
|
|
τ ф2 |
|
|
t |
|
|
|
|
|
τ с |
|
|
|
|
|||
|
|
|
|
|
T |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 21.2. Последовательность информационных сигналов
Импульсную последовательность можно представить как периодическую функцию, имеющую на протяжении периода повторения конечное число экстремальных значений (то есть выполняющую условия Дирихле), в виде ряда Фурье. При Qc=2, когда Т=2τ c, последовательность импульсных сигналов есть периодическая функция времени. Ее можно представить с достаточной степенью приближенности в виде суммы постоянной составляющей Uc/2 и нечетных гармонических составляющих - простых синусоидальных колебаний электрического напряжения, отличающихся по частоте и амплитуде:
|
U |
|
∞ |
2U |
|
|
|
|
∑ |
π nft , |
|||
U c (t) = |
c |
+ |
c |
sin 2 |
||
2 |
π n |
|||||
|
|
|
n = 1 |
|
|
|
где n - нечетные целые числа (рис. 21.3).
![](/html/1334/288/html_lWzDNqkTWr.70HG/htmlconvd-VplQW_290x1.jpg)
Глава 21. Устройства защиты от ошибок в передаваемой информации |
290 |
||

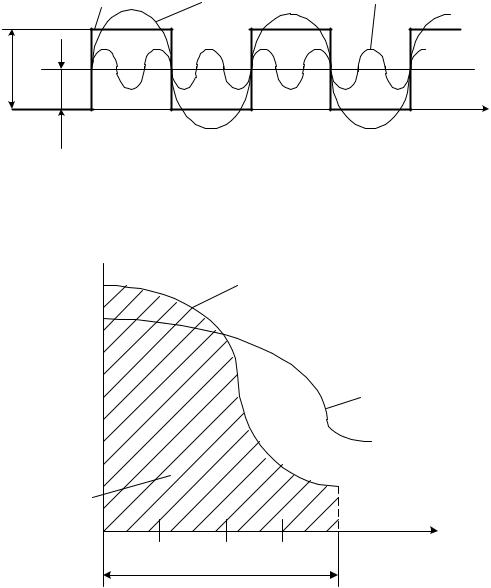

Информационный |
1-я гармоника |
3-я гармоника |
|
сигнал |
|||
|
|
U c |
U c / 2 |
t |
Рис. 21.3. Разложение последовательности импульсов сигналов на составляющие - постоянную, 1 и 3 гармоники
|
|
Q1 |
|
|
S2 |
|
|
|
|
Энергия |
|
|
|
|
импульса |
|
|
|
|
|
|
|
|
Q2>Q 1 |
. |
|
|
|
|
0.95S2 |
|
|
|
|
c |
|
|
|
|
0 |
|
5F |
F B |
f |
F |
3F |
|||
∆ |
fc |
|
|
|
Рис. 21.4. Энергия импульса в зависимости от частоты
Из формулы и рисунка видно, что основная энергия импульса S (принятая как вольтсекундная площадь) сосредоточена в низкочастотной части спектра: половина всей энергии заключена в постоянной составляющей, а амплитуда каждой составляющей уменьшается пропорционально синусу ее частоты. В случае, когда Qc>2, импульсную последовательность также можно представить в виде суммы постоянной и гармонических составляющих, но формула усложняется, соотношения между гармониками изменяются. Доля высокочастотных гармоник увеличивается, и энергетический спектр сигналов с увеличением скважности расширяется (рис. 21.4).
В случае одиночных импульсов, следующих через длительные интервалы повторения T>>τ с, когда детали переходных процессов в цепях в течение короткого времени действия импульсов τ c не существенны, может применяться дискретный метод анализа с использованием математического аппарата решетчатых функций. Спектр составляющих одиночных сигналов широк. его активная ширина равна ∆ fc>>1/Т.
Глава 21. Устройства защиты от ошибок в передаваемой информации |
291 |
Как показывает опыт решения задач импульсной техники, при оперировании с импульсами удовлетворительный результат качественного спектрального разложения получается в случае, если активная ширина спектра импульса определяется тем диапазоном частот от f=0 (постоянная составляющая) до некоторой верхней частоты fв=∆ fс, в котором сосредоточено 95% полной энергии импульса.
В таблице 21.1 приводятся значения активной ширины спектра импульсов некоторых форм, вычисленные по указанному выше критерию. Здесь, с целью упрощения, для всех форм импульсов принято равенство переднего и заднего фронтов: τ ф1=τ ф2=τ ф. При заданной длительности импульса активная ширина спектра может быть выбрана из этой таблицы.
Таблица 21.1. Ширина спектров одиночных сигналов
_____________________________________________
Форма импульса τ ф/τ c ∆ fc
______________________________________________________________________________
2/τ c 0,9/τ c 1,37/τ c 0,67/τ c
0,62/τ c
0,57/τ c
0,5/τ c
______________________________________________
Вслучае, если τ ф/τ c>0,2, с достаточной степенью точности можно считать, что
∆fс =(0.2...0,4)/τ ф.
Из таблицы видим, что сигнал с большей крутизной переднего фронта характеризуется наличием в спектре более высокочастотных составляющих, так как активная ширина его спектра больше.
Источниками внешних помех, влияющих на каналы и линии связи могут являться мощные радиопередатчики, электросварочное оборудование, электрофицированный транспорт, в том числе и внутризаводской, производства по электролизному получению металлов, коронные разряды промышленных силовых электрических сетей, грозовые разряды. Эти источники порождают электромагнитные возмущения, распространяющиеся по эфиру и достигающие линий связи и электронную аппаратуру каналов обмена информацией. В результате в аппаратуре могут возникнуть паразитные наводки, под которыми понимается передача сигнала по связям, не предусмотренным общей схемой и конструкцией аппаратуры. Если параметры энергетических спектров полезного сигнала и сигнала, наведенного внешними полями, соизмеримы, спектральные составляющие сигналов складываются или вычитаются, в результате чего полезный сигнал искажается. Если паразитные связи достаточно сильны, наведенный сигнал помехи может быть воспринят аппаратурой как информационный. Например, длительности переднего и заднего фронтов импульсов коронного разряда на изоляторах силовых линий электропередач, равные 50 - 60 нс и 170 - 240 нс соответственно, соизмеримы с длительностями фронтов ИС и поэтому могут быть опасными для помехоустойчивости аппаратуры.
Внешние источники порождают также наводки, обусловленные режимом заземления электрических аппаратов и устройств. Так, в установках электросварки протекающие в земле токи могут достигать значений сотен и тысяч ампер.
Другой вид порождаемых внешними источниками наводок обусловлен общей электрической связью системы электропитания ЭВС с сильноточными устройствами. Например, в установках дуговой электросварки с осциллятором на ток промышленной частоты накладывается переменный ток частоты 150 - 300 кГц при напряжении до 3 000 В. Эта частота соизмерима с частотой повторения некоторых сигналов ЭВС и представляет опасность для
