Глава 18. Аппаратура приема-передачи информации |
251 |
|
Подтверждение |
ИБ1 |
ИБ n |
|
Запрос |
а)
ИБ1 |
ИБ n |
|
Занято |
|
б) |
|
ИБ1 |
|
ИБ n |
|
|
|
Адрес
Занято
в)

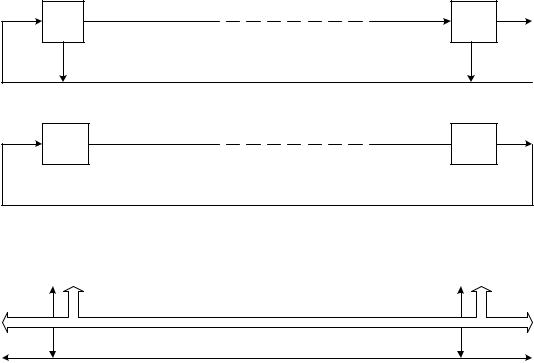

Рис. 18.4. Схемы селекции магистрали децентрализованной структуры
Способ параллельного адресного сравнения или децентрализованного кодового управления (ДКУ) является одним из перспективных способов селекции для магистральных систем сопряжения (рис. 18.4, в). Сущность алгоритма ДКУ заключается в параллельном выделении приоритетного кода запроса с помощью поразрядного сравнения кодов приоритета в асинхронном режиме одновременно во всех устройствах интерфейса, выставивших запросы.
Процессы передачи массива могут быть детерминированными и стохастическими. К детерминированным относятся процессы передачи массива слов фиксированной длины, (от одного до нескольких тысяч слов за сеанс связи), к стохастическим - переменной длины. При детерминированных процессах используется синхронный способ сигнализации окончания процесса взаимодействия, при стохастических процессах - асинхронный. Синхронный способ используется редко, причем в основном в интерфейсах, где фиксированная длина массива слов изменяется от 1 до 256 слов. Основное преимущество синхронного способа сигнализации - отсутствие в системе шин линии окончания сеанса связи.
Асинхронный способ сигнализации при передаче массива слов наиболее распространен. Сигналы синхронизации могут выдаваться в произвольный момент времени отправителем (передатчиком) по информационной шине или специально выделенным линиям управляющего канала.
18.4. Классификация интерфейсов
Интерфейсы можно разделить на следующие основные классы (рис.18.5):
-машинные или системные,
-периферийного оборудования,
-мультиплексорных систем,
-распределенных вычислительных систем,
-локальных сетей.
Глава 18. Аппаратура приема-передачи информации |
252 |
Машинные интерфейсы предназначены для организации связей между составными компонентами ЭВМ и систем. В свою очередь они разделяются на три группы. Первая - интерфейсы ввода-вывода в (из) ЭВМ с разделенными информационными каналами к УВВ и к ОЗУ. Вторая группа - интерфейсы ЭВМ с объединенным информационным каналом к УВВ и ОЗУ типа “общая шина” (ОШ). Некоторые классы персональных ЭВМ, мини- и микроЭВМ имеют такую архитектуру. К третьей группе относятся интерфейсы одноплатных ЭВМ с объединенным информационным каналом к УВВ и ОЗУ типа ОШ, ориентированные на внутриплатное и внутрисхемное применение. Такие интерфейсы предназначены для организации сопряжения между составными компонентами микропроцессорных комплектов БИС и составных функциональных узлов СБИС миниЭВМ (ОШ)и микроЭВМ (Q-шина или GBUS). На рис. 18.6 приведена структура интерфейса типа “общая шина, а в таблице 18.2 - система линий интерфейса “общая шина”. ОШ широко используется как внешняя магистраль микроЭВМ, ее прототипом явилась магистраль UNIBUS фирмы DEC.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Интерфейсы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Машинные |
|
|
|
Периферийные |
Мультимикро- |
Распределенных |
|
|
|
Локальных и |
||||||||||||||||||||||||||||||||
|
|
|
|
|
процессорных систем |
|
ВС |
|
распределенных сетей |
||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
С раздел. каналами к ПУ и ОЗУ |
|
С объединен. каналами к ПУ и ОЗУ |
|
С объединен. каналами к ПУ и ОЗУ типа ОШ |
|
|
Радиальной структуры |
|
|
Магистральной структуры |
|
|
|
С раздельными шинами |
|
|
С мультиплексными шинами |
|
|
|
Малых локальных сетей |
|
Локальных сетей |
|
|
Распределенных систем управления |
|
Территориально распределенных сетей |
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 18.5. Классификация интерфейсов |
||
Регистр адреса |
Адрес |
|
|
||
Цепи данных |
Данные |
|
|
||
Схемы |
ЗАН, СХИ, СХЗ, |
|
УПР (0,1) |
||
синхронизации и |
||
|
||
управления |
|
|
Схема |
ПРЕР, ПВБ |
|
ЗП (7-4), ЗПД |
||
прерывания и |
||
управления |
|
|
приоритетами |
|
|
|
РП (7-4), РПД |
|
Процессор |
|
|
ОЗУ |
ПУ |
|
Рис. 18.6. Структура интерфейса “Общая шина” |
Глава 18. Аппаратура приема-передачи информации |
253 |
||
Таблица 18.2. Система линий интерфейса “Общая шина” |
|
||
____________________________________________________________________________ |
|
||
Название линии |
Обозначение |
Назначение |
|
____________________________________________________________________________ |
|
||
Адрес |
А(17-00) |
Для выборки исполнителя |
|
Данные |
Д(15-00) |
Для передачи данных, команд и состояния ПУ |
|
Контрольный разряд |
КРМ |
- |
|
младшего байта данных |
|
|
|
Контрольный разряд |
КРС |
- |
|
старшего байта данных |
|
|
|
Управление |
УПР(1-0) |
Для передачи кода операции |
|
Синхронизация |
СХЗ |
Для указания, что адрес и управляющая |
|
задатчика |
|
информация выставлены на общую шину |
|
Синхронизация |
СХИ |
Для указания, что исполнитель принял или |
|
исполнителя |
|
выдал данные на общую шину |
|
Запрос передачи |
ЗП(7-4) |
Для передачи от ПУ запроса соответствующего |
|
|
|
уровня приоритета |
|
Разрешение передачи |
РП(7-4) |
Для передачи арбитрам ответа ПУ на ЗП |
|
Запрос прямого доступа |
ЗПД |
Для передачи от ПУ запроса наивысшего |
|
к памяти |
|
приоритета |
|
Разрешение прямого |
РПД |
Ответ схемы арбитра на сигнал ЗПД |
|
доступа |
|
|
|
Подтверждение выборки |
ПВБ |
Ответ ПУ на сигналы РП, РПД |
|
Прерывание |
ПРЕР |
Для указания процессору, что вектор |
|
|
|
прерывания выставлен на общую шину |
|
Занято |
ЗАН |
Для указания, что общая шина занята текущим |
|
|
|
задатчиком |
|
Подготовка |
ПОДГ |
Для установки процессором регистров ПУ в |
|
|
|
исходное состояние |
|
______________________________________________________________________________
Интерфейсы периферийного оборудования выполняют функции сопряжения процессоров, контроллеров с УВВ, измерительными приборами, исполнительными механизмами, аппаратурой передачи данных и внешними ЗУ. Широкая номенклатура этих интерфейсов позволяет использовать разнообразную периферию. По функциональному назначению интерфейсы делятся на интерфейсы радиальной и магистральной структуры. Интерфейсы радиальной структуры обеспечивают схему сопряжения “точка - точка” и составляют малые интерфейсы, используемые для сопряжения исполнительных механизмов ввода-вывода с контроллерами. К этим интерфейсам относятся системы сопряжения с параллельной передачей информации, предназначенные для подключения стандартной периферии, системы сопряжения для подключения устройств, размещенных на большом удалении друг от друга.
На рис. 18.7 приведена схема машинных интерфейсов. Стандартный интерфейс физически представляет собой многоконтактное разъемное кабельное соединение с четко определенными функциями и параметрами сигналов, передаваемых по каждому проводу (шине). Интерфейс оперативной памяти и интерфейс процессора-канала являются внутренними, стандартизируются в рамках одного семейства ЭВМ и обладают наибольшим быстродействием. Через них информация передается параллельно словами или словами двойной длины, иногда полусловами. Через интерфейс ввода-вывода информация чаще всего передается байтами. Стандартизация этих трех интерфейсов дает возможность расширения вычислительного комплекса, в том числе его модернизации.
Интерфейсы магистральной структуры, обеспечивающие схему “многоточечного” подключения, используются как самостоятельно, так и в качестве системотехнического дополнения, расширяющего функциональные возможности ЭВМ на уровне связи с объектом управления. К ним относятся магистральные интерфейсы программно-модульных систем типа КАМАК. Они обеспечивают сопряжение программируемых контроллеров и ЭВМ с
Глава 18. Аппаратура приема-передачи информации |
254 |
широким спектром цифровых измерительных приборов, преобразователей информации, генераторов, датчиков, пультов оператора.
Интерфейсы мультимикропроцессорных систем представляют собой магистральные системы сопряжения, ориентированные на объединение нескольких процессоров, модулей ОЗУ, контроллеров ВЗУ.
Интерфейсы распределенных ВС предназначены для интеграции средств обработки информации, размещенных на значительном расстоянии. К ним можно отнести внутриблочные и процессорно-независимые системы сопряжения. Отличием их от интерфейсов типа ОШ является техническая реализация функций селекции и координации, что позволяет подключать к ним один или несколько процессоров как обычные УВВ. Этот класс интерфейсов отличают высокая пропускная способность и минимальное время доступа процессора к общему ОЗУ.
ОЗУ 1 |
|
ОЗУ 2 |
|
ОЗУ 3 |
|
ОЗУ 4 |
Интерфейс ОЗУ |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Интерфейс |
Процессор |
Процессор |
процессор - канал |
|
|
|
|
|
|
|
|
|
|
|
Стандартные интерфейсы |
Канал 1 |
|
Канал 2 |
|
Канал 3 |
|
Канал 4 |
|||
|
|
|
|
|
|
|
|
|
|
|
Интерфейс ввода -
вывода
|
Групповое УУ |
|
|
|
|
Групповое УУ |
|
|
|
Групповое УУ |
|
Групповое УУ |
|
|
Групповое УУ |
||||||||||||||
|
|
ПУ |
|
|
|
|
|
|
|
ПУ |
|
|
|
ПУ |
|
|
ПУ |
|
|
|
ПУ |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нестандартный И |
|
|
|
|
|
|
|
|
|
|
|
|
Интерфейс ПУ |
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ПУ |
|
ПУ |
|
ПУ |
|
|
ПУ |
|
|
ПУ |
|
|
ПУ |
|
|
|
ПУ |
|
|
ПУ |
|
ПУ |
|
ПУ |
Рис. 18.7. Интерфейсы ЭВМ
Интерфейсы распределенных ВС и локальных систем предназначены для интеграции средств обработки информации, размещенных на значительном расстоянии. Они ориентированы на использование в системах различного функционального назначения. Обычно это системы сопряжения с бит-последовательной передачей информации магистральной или кольцевой структуры. Интерфейсы этого класса в зависимости от назначения разделяют на группы интерфейсов малых локальных и локальных сетей (с длиной магистрали от десятков метров до нескольких километров); распределенных систем управления; территориально и географически распределенных сетей ЭВМ (с длиной лини более 10 км).
На рис. 18.8 условно показаны межуровневые интерфейсные услуги ВС семиуровневой архитектуры (ГОСТ 23633-79). Две ВС объединяются между собой системой передачи данных.
1. Физический уровень - это средства связи (канал связи, линия, кабель и др.).
2.Уровень звена данных включает в себя функциональные и процедурные средства передачи, протоколы обмена сигналами.
3.На сетевом уровне выполняются функции маршрутизации, адресации, организации виртуальных соединений, адресации пакетов.
4.На транспортном уровне - функции адресации оконечных абонентов, установки соответствия между адресами и сетевыми именами абонентов, доставки данных от систе- мы-источника к системе-адресату.
Глава 18. Аппаратура приема-передачи информации |
255 |
||
|
|
Система А |
Система С |
|
|
Данные пользователя |
Данные пользователя |
|
|
|
|
|
Уровни ВС |
|
|
|
|
7 |
Межконцевые равноуровневые протоколы |
|
Прикладной |
|
|
|
|
|
|
|
|
6 |
|
|
Представления |
|
|
|
данных |
5 |
|
|
|
|
|
|
Сеансовый |
|
Система передачи данных |
услоги |
|
4 |
|
Транспортный |
|
|
|
|
|
|
|
интерфейсные |
|
3 |
|
Сетевой |
|
|
|
|
2 |
|
|
Межуровневые |
|
|
|
Звена данных |
|
|
|
|
1 |
|
|
|
Физический |
|
|
|
|
Физическая среда |
|
|
|
Рис. 18.8. Семиуровневая архитектура ВС |
5.Сеансный уровень содержит механизмы организации структуры взаимодействий между прикладными процессами.
6.На уровне представления данных выполняются функции преобразования синтаксиса и форматов данных, кодов изображений, графических и алфавитных данных, организации файлов, форматирование и компоновка данных.
7.Прикладной уровень содержит прикладные процессы, обеспечивающие обработку информации. Назначение этого уровня - смысловое содержание (семантика) процессов.
Вприложении приведена сокращенная таблица классификации интерфейсов согласно ГОСТ 26.016-81.
По конструктивному исполнению интерфейсы можно разделить на четыре категории: - межблочные, обеспечивающие взаимодействие компонентов на уровне прибора, ав-
тономного устройства, блока, стойки, шкафа; - внутриблочные, обеспечивающие взаимодействие на уровне плат, субблоков;
- внутриплатные, обеспечивающие взаимосвязь между интегральными схемами (СИС, БИС, СБИС) на печатной плате;
- внутрикорпусные, обеспечивающие взаимодействие компонентов внутри СБИС. Межблочное сопряжение выполняется с использованием следующих конструктивных
средств: коаксиального и оптоволоконного кабеля, многожильного плоского кабеля, многожильного кабеля на основе витой пары проводов.
Внутриблочное сопряжене печатных плат, субблоков выполняется печатным способом или накруткой витой парой проводов внутри блока, стойки, шкафа. Ряд интерфейсов может быть выполнен комбинацией внутриблочного и межблочного исполнений.
Внутриплатное сопряжение реализуется печатным способом, внутрикорпусное - ме-
тодами микроэлектронной технологии.
