37.Виды фотопографичексих съемок, фотопография, как современный метод съемки земной поверхности
Фототопографическая съемка.
Фототопография - раздел геодезии, изучающий методы создания планов и карт путём фотографирования территории.
Цель наземной фототопографической съемки (фототеодолитная) – составление топографических планов местности по снимкам, сделанным с земной поверхности. Выполняется фототеодолитом. Целесообразна для местности с сильновыраженным рельефом, на косогорных участках, скальных прижимах.
Аэрофотосъемку используют для создания топографических планов на больших территориях. Осуществляется специальным аэрофотоаппаратом в основном с самолёта, но иногда и с вертолёта.
38. и 39.
Летносъемочные работы.
Летносъемочные работы – комплекс мероприятий, направленный на выполнение съемки запланированных территорий.
Определение основного маршрута
Определение высоты (эшелона)
Скорость полета
Метеоусловия
Определение границ секретных зон
Летносъемочные работы выполняются в ясную погоду в весенний или осенний период.
Для точного отображения сооружений выбирается время полета и точное направление. Для определения признаков, по которым дешифрируются объекты местности (форма и размер тени). Например, солнечный свет должен быть перпендикулярен линейным сооружениям (тип пролетного строения).
Качество определяется по перекрытию аэро-снимков. Оно необходимо:
чтобы не нарушать непрерывность
т олько в перекрывающихся частях мы видим стерео-эффект, который необходим для последующих стереограмметрических работ.
Продольное перекрытие (60%)
Поперечное перекрытие (от 20% до 30%)
Геодезические работы при аэрофотосъемке
Рекогносцировка
Закрепление опорных точек
Определение координат опорных точек
Создание опознаков
Дешифрирование
Рекогносцировка – для определения объема работ.
Все фотосъемки разномасштабные. Для исключения разномасштабности создают опознавательные знаки на местности – плановые и высотные. Координаты этих опознаков определяются теодолитным и нивелирным ходами.
Дешифрирование – опознание на местности объектов и обозначение их геодезическими знаками
Фотограмметрические работы
Фотограмметрические работы:
Подготовка фотоматериала (аэроснимков)
Трансформирование аэроснимков
Подготовка фотопланов и карт (цифровых)
Трансформирование – приведение снимков к заданному масштабу. Выполняется при помощи фототрансформаторов или на компьютере.
Фотоплан – составлен из трансформированных снимков.
Фотосхема – из нетрансформированных снимков.
40. Свойство пары перекрещивающихся снимков, их применение в фотопографии
Масштаб фотоснимка, искажение масштаба
Все фотосъемки разномасштабные, в зависимости от высоты полета летательного аппарата H и фокусного расстояния f. Масштаб аэрофотоснимка будет равен:
Искажение масштаба идет за счет рельефа местности и наклона оптической оси фотоаппарата.

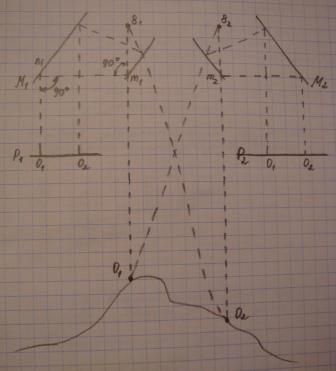

Стереоскопы.
С тереоскоп имеет 4 зеркала, которые в правой и левой частях попарно параллельны. Стереоснимки (левый и правый) располагают под большими зеркалами. Наилучший стереоэффект получается, если расположить снимки перекрытием внутрь. Тогда форма стереоскопической модели соответствует форме объекта в натуре. Снимки ориентируют так, чтобы начальные направления стали примерно параллельны главному базису. Затем, выбрав какой-либо хорошо заметный на обоих снимках контур, их раздвигают или сдвигают, пока контур не перестает двоиться. Далее наблюдают стереоэффект по всей площади снимков.
