22.Определение неприступных расстояний с помощью теодолита и мерной ленты
К освенные измерения применяют, когда расстояние измерить непосредственно (мерным прибором в створе) невозможно.

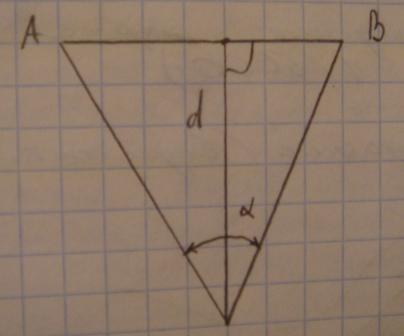

Параллактический способ. (Считается устаревшим.) Для измерения расстояния от точки А до точки В необходимо измерить расстояние d (перпендикулярно АВ) с точностью не менее 1/4000. Измерить параллактический угол α.
И змерение неприступных расстояние (видимость есть).
а) Используется на открытой местности. б) на застроенной или заселенной территории
Углы α, β – измеренные. b – измеренное расстояние (базис).
d – определяемое расстояние.
γ – вспомогательный угол (может использоваться как контрольный).
Контролем правильности измерений служит вычисление расстояний d из двух треугольников ΔСВА и ΔС1ВА.
Допустимое расхождение определяется относительной ошибкой (не более 1/5000).

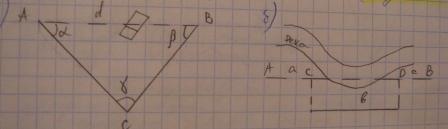

И змерение неприступных расстояние (видимости нет).
а) Углы α, β невозможно измерить. Для измерения расстояния АВ измеряются два базиса (b1 и b2) и угол между ними. Базисы измеряются не менее двух раз с точностью 1/5000. AB = b12 + b22 -2b1b2cos γ.
б) Способ обхода (используется в неких стесненных условиях).
В точках С,D восстанавливается перпендикуляр длиной равной величине мерного прибора. Между двумя перпендикулярами измеряется расстояние b. Расстояние АВ=AC+b+DB.
23.Сущность нивелирования. Обзор способов нивелирования.
Нивелирование — определение разности высот двух или многих точек земной поверхности относительно условного уровня (напр., уровня океана, реки и пр.), т.е определение превышения
1) Геометрическое нивелирование – прибором нивелиром.
2) Тригонометрическое нивелирование - используется наклонный луч визирования. Точность на 1-2 порядка ниже, чем в геометрическом способе.
3) Барометрическое нивелирование – путем измерения давления воздуха (подъем на 10,5 м понижает давление на 1 мм рт.ст.). Точность ±1 – 5 м.
4) Аэрорадионивелирование – производится с самолета при помощи радиолокационных приборов. Точность ±5 – 10 м.
5) Стереофотограмметрическое нивелирование – определение высоты путем измерения на паре фотоснимков одной и той же местности, снятой с двух различных точек. Точность ±2 – 3 м.
6) Гидростатическое нивелирование – сообщающиеся сосуды. Имеет высокую точку. Широко используется в мостостроении.
7) Механическое (автоматическое) нивелирование – с помощью специальных приборов.
8) Автоматическое нивелирование – вычерчивают профиль при помощи специальных самописцев. Точность ±0,15 – 0,30 м.
24. Уровенные и компенсаторные нивелиры: устройсво, требование к ним. Поверки и регулировки нивелиров. Понятие о Госте на нивелиры.
Зрительная труба и уровень при ней являются важнейшими частями нивелира.
Элевационный винт служит для приведения визирной линии трубы в горизонтальное положение. С его помощью поднимают или опускают окулярный конец трубы; при этом пузырек уровня перемещается и когда он будет точно в нуль-пункте, визирная линия должна устанавливаться горизонтально.
Цилиндрический уровень обычно контактный; изображение контактов пузырька передается системой призм в поле зрения трубы, что очень удобно, так как наблюдатель видит сразу и рейку, и уровень.
Для нивелира с уровнем при трубе выполняются три поверки.
1. Ось цилиндрического уровня и визирная линия трубы должны быть параллельны и лежать в параллельных вертикальных плоскостях - это условие называется главным условием нивелира с уровнем при трубе. Первая часть главного условия проверяется двойным нивелированием вперед. На местности забивают два колышка на расстоянии около 50 м один от другого. Нивелир устанавливают над точкой А так, чтобы окуляр трубы находился на одной вертикальной линии с точкой (рис.2а). От колышка до центра окуляра измеряют высоту инструмента i1. Затем рейку ставят в точку В, наводят на нее трубу нивелира, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b1. Затем нивелир и рейку меняют местами, измеряют высоту инструмента i2, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b2 (рис.2б).
Маркировка нивелиров, выпускаемых в России, состоит из буквенно-цифрового кода примерно такого вида: 3Н2КЛ. Здесь цифра 3 обозначает модификацию прибора, буква Н — нивелир, цифра 2 — среднеквадратическая погрешность на 1 километр двойного хода в миллиметрах, К — обозначает наличие компенсатора, Л — наличие горизонтального лимба для измерения горизонтальных углов (обычно с точностью порядка одного градуса).
Современные оптические нивелиры оснащены автоматическим компенсатором — устройством автоматической установки зрительной оси прибора в горизонтальное (рабочее) положение. В нивелирах с компенсатором цилиндрический уровень, параллельный оси зрительной трубы, может отсутствовать. В большинстве нивелиров также имеется круглый уровень для грубого горизонтирования инструмента.
Поверки нивелира.
Поверка круглого уровня.
Условие: ось круглого уровня должна быть параллельна вертикальной оси вращения нивелира.
Выполнение: проверяемый уровень устанавливаем по направлению двух подъемочных винтов и тремя подъемочными винтами выводим пузырек в ноль – пункт. Поворачиваем нивелир на 180°, смотрим вышел ли пузырек за пределы окружности. Если вышел, то исправляем тремя винтами круглого уровня на половину дуги смещения. Поверка повторяется.
Поверка сети нитей.
Условие: горизонтальная нить сетки должна быть перпендикулярна, а вертикальна параллельна оси вращения инструмента.
Выполнение: вертикальную нить сетки наводим на нить отвеса. Если они не совпадают, то исправляем крепежными винтами.
Поверка цилиндрического уровня – главное условие нивелира.
Условие: ось цилиндрического уровня должна быть параллельна линии зрительной трубы.
Выполнение: точки А и В берут на расстоянии 8 – 10 м. Определяем превышение в точке А и в точке В.
. Если |ν|>4мм/50 – 75 м, то исправляем.
Для 10 м |ν|>0,8 мм.
Юстировочные действия:
Вычисляем правильный отсчет по рейке. Если ν>0, то правильный отсчет получается уменьшением считанного на ν (и наоборот).
Глядя в окуляр, ставим на рейке вычисленное значение отсчета, вращая элевационный винт (цилиндрический уровень выйдет из оптического контакта).
Двумя вертикальными винтами (исправительными) привести цилиндрический уровень в оптический контакт, предварительно ослабив два горизонтальных (исправительных) винта.
Поверка повторяется.
Классификация (типы) нивелиров.
ГОСТ 10528 – 90
по точности:
- высокоточные (<±1мм);
- точные (±1 – 3мм);
- технические (>±3мм).
по способу приведения визирной линии в горизонтальное положение:
- с цилиндрическим уровнем;
- с компенсатором.
Главное условие – визирная линия параллельна оси цилиндрического уровня.
Компенсатор – приспособление для приведения визирной линии в горизонтальное положение.
