25. Основные источники погрешностей и точностей геометрического нивелирования

Во время геометрического нивелирования превышение между точками получают как разность отсчётов по рейкам при горизонтальном положении визирной оси нивелира. Этот метод является наиболее простым и точным, но позволяет с одной постановки прибора получить превышение не более длины рейки, поэтому при больших превышениях в горной местности его эффективность падает.

26. Геометрическое нивелирование.

Нивелированием называется определение высот точек местности относительно принятой исходной поверхности или их разностей – превышений одних точек над другими.

При геометрическом нивелировании пользуются горизонтальным лучом визирования, который получают преимущественно с помощью приборов, называемых нивелирами. На местности измеряют углы наклона и расстояния между нивелируемыми точками для вычисления превышений (разности высот) между ними.

Нивелирование бывает простым и сложным.

Точки – связующие и промежуточные.

Связующая точка – общая точка для двух станций.

• Способы геометрического нивелирования.

2 способа:

• из «середины».

h=З-П.

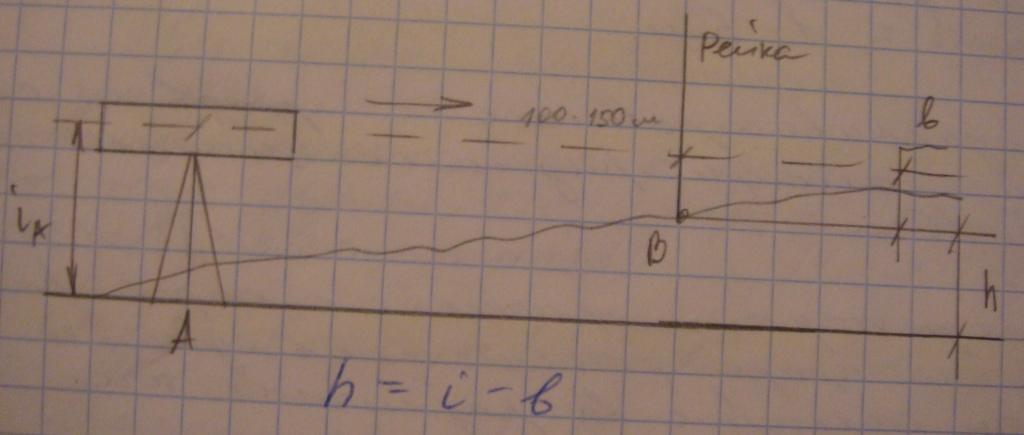

• «вперед».

h=i-b.

Способ «из середины» более точный и производительный. В этом способе ошибки за кривизну земли и рефракцию визирного луча из результатов измерений исключается.

27.Устройство вертикального круга теодолита, требования к нему. Мо вертикального круга и его направления для 2т30п. Определение вертикальных углов теодолита

Вертикальные углы измеряются по вертикальному кругу. Вертикальный круг жестко скреплен со зрительной трубой и вращая зрительную трубу вращается вертикальный круг. Алидада вертикального круга жестко скреплена с горизонтальной осью зрительной трубы и сохраняет вертикальное положение. Место нуля – это отсчет по вертикальному кругу, когда визирная линия горизонтальна, а пузырек цилиндрического уровня находится в ноль-пункте. Зная место нуля и отчеты по вертикальному кругу вычисляют углы наклона. Угол наклона - это угол, заключенный между визирной линией и ее проекцией на горизонтальную плоскость. Место нуля необходимо: 1) Для контроля измерений углов наклона. Место нуля для данного теодолита постоянна. Место нуля может колебаться около постоянной величины в пределах ±2t. 2) Для вычисления углов наклона.

Порядок измерения углов наклона. МО. Контроль.

При измерении углов наклона необходимо следит за положением пузырька уровня при алидаде горизонтального круга и при необходимости винтами теодолита привести его на середину.

Место нуля – отсчет по вертикальному кругу, когда визирная линия горизонтальна, а пузырек оптического уровня находится в ноль-пункте.

Для удобства вычислений углов наклона место нуля можно сделать равной малой величине. Несколько раз измеряем, находим среднее значение, вычисляем место нуля, микрометренным винтом зрительной трубы на микроскопе горизонтального круга устанавливают среднее значение угла наклона, в это время крест сетки сместится с точки, и теперь двумя вертикальными исправительными винтами сетки возвращаем крест на точку, предварительно ослабив горизонтальные винты
