Состав и содержание работ на стадии технического проектирования
Работы на стадии технорабочего проектирования выполняются на основе утвержденного ТЗ.
Цель работ стадии: разработка основных положений проектируемой системы, принципов её функционирования и взаимодействия с другими системами, формирование структуры системы и выработка проектных решений по обеспечивающим подсистемам.
На этой стадии выполняются два этапа:
1 этап: «ТЕХНИЧЕСКОЕ ПРОЕКТИРОВАНИЕ» - 2 этап: «РАБОЧЕЕ ПРОЕКТИРОВАНИЕ».

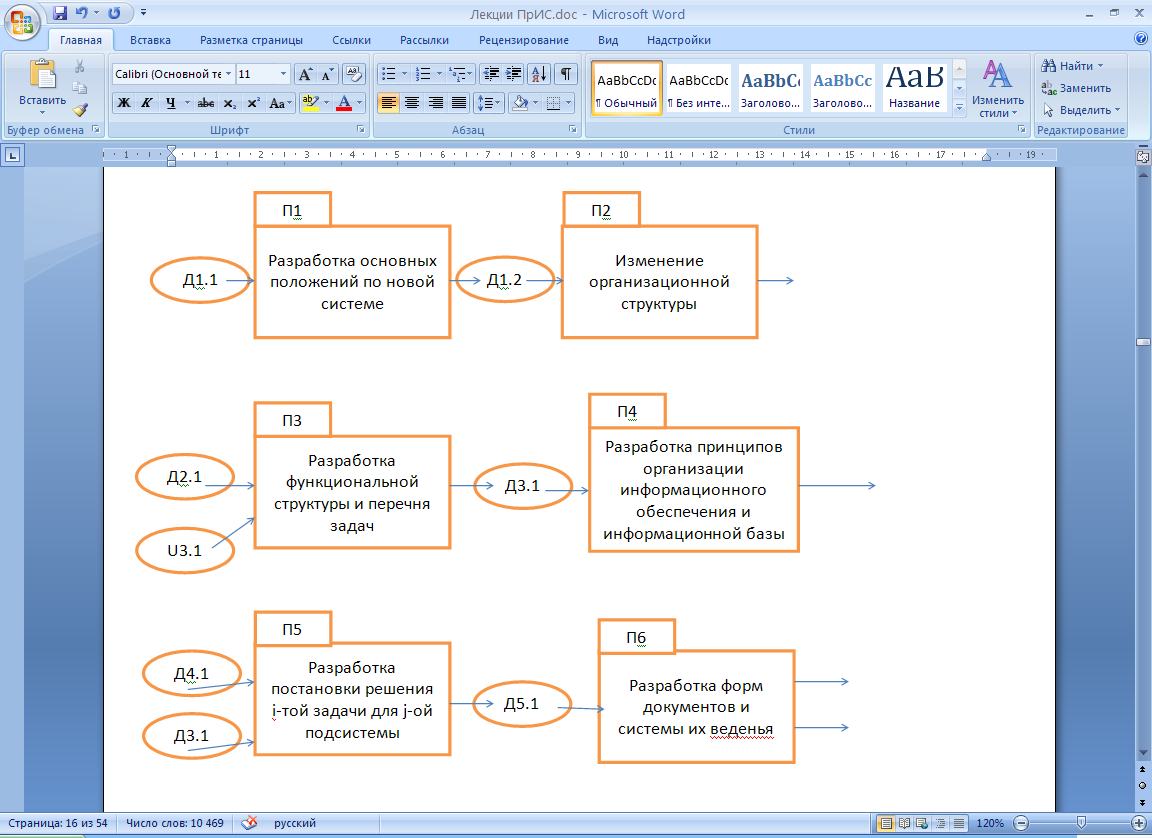

ТСП (техническое сопровождение проектирования) работ на этапе технического проектирования представлена на рисунке:
Д 1.1 – ТЗ.
Д 1.2 – основные положения по ЭИС.
Д 2.1 – описание оргструктуры.
U 3.1 – универсальное множество выбора функциональных задач.
Д 3.1 – описание функциональной структуры.
Д 4.1 – принципы организации информационного обеспечения.
Д 5.1 – постановка задачи.
Д 6.1 – формы первичных и результатных документов.
Д 6.2 – система ведения документов.
Д 7.1 – классификаторы и коды.
Д 8.1 – структуры сообщений.
Д 9.1 – описание макетов и структур файлов.
Д 10.1 – системы технологических процессов обработки данных.
Д 11.1 – ТО.
Д 11.2 – состав аппаратных средств.
Д 12.1 – состав периферийной техники.
Д 13.1 – проектно-сметная документация.
Д 14.1 – Показатели экономической эффективности.
Д 15.1 – План мероприятий.
Д 16.1 – Технический проект (ТП).
Работы данного этапа условно можно разбить на две группы. К первой группе относится разработка общесистемных проектных решений (П1-П3 и (П13-П15). Ко второй группе относится разработки локальных проектных решений (П4-П12). Основным компонентом которых является разработка информационного, программного и технического обеспечения. Результатом работ на данном этапе является утвержденный технический проект «состав и содержание которого регламентируются ГОСТ 34201-89».
Состав и содержание работ на стадии рабочего проектирования
Работы на стадии технорабочего проектирования выполняются на основе утвержденного ТЗ.
Цель работ стадии: разработка основных положений проектируемой системы, принципов её функционирования и взаимодействия с другими системами, формирование структуры системы и выработка проектных решений по обеспечивающим подсистемам.
На этой стадии выполняются два этапа:
1 этап: «ТЕХНИЧЕСКОЕ ПРОЕКТИРОВАНИЕ»,
2 этап: «РАБОЧЕЕ ПРОЕКТИРОВАНИЕ».
Цель этапа: техническая реализация выбранных наилучших вариантов проектных решений каждой задачи.
ТСП работ на данном этапе представлена на рисунке:
Д1.1 – технический проект
Д1.2 – документы ПО
Д2.1 – технические документы и инструкции
Д3.1 – правовые инструкции
Д4.1 – рабочий проект
Основной работой данного этапа является разработка ПО (П1). В состав Д1.2 входят:
1. Описание программы.
2. Спецификация программы.
3. Тексты программ.
4. Контрольные примеры.
5. Инструкции для системного программиста и пользователя.
Большую роль в деле эффективного использования разработанного проекта ЭИС играет качественная технологическая документация (Д2.1), предназначенная для использования специалистами в своей предметной области на каждом АРМ. Она включает:
1. Технологические карты, описывающие процессы обработки информации при решении задач каждого класса.
2. Инструкционные карты, описывающие каждую технологическую операцию.
К числу работ, выполняемых в рамках операции П3 относят формирование документов, определяющих права и обязанности специалистов, эксплуатирующих и обслуживающих ЭИС.
