3. Базирование с использованием двойной направляющей базы.

При этой схеме происходит совмещение осей определенной поверхности присоединяемой детали с осью соответствующей поверхности базовой детали.

Пример установка валика в центра на токарном станке. Ось валика совмещается с линией центров.

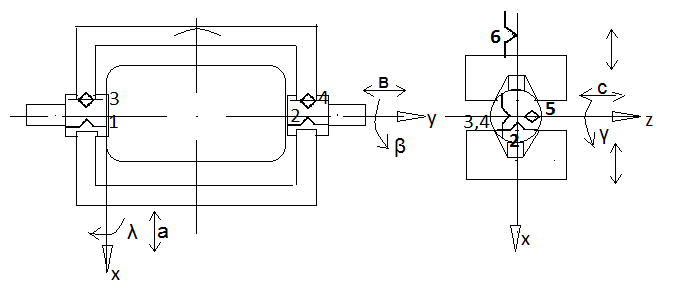

Рассмотрим схему на примере закрепление валика в самоцентрирующихся тисках с призматическими губками.

Главная и вид сбоку. Зарисовываем координатную систему.

• Ось 0Y- двойная направляющая база. Эта ось совмещается осью центров.

Матрица столбец на 4 элемента.

Т.1	→	а
Т.2	→
Т.3	→	с

направление плоскости X0Y.

направление плоскости Y0Z

Т.4

→

Базирующая поверхность на которой располагаются 4 опорные точки, отнимающие у детали 2 смещения и 2 поворота – называется двойной направляющей базой.

• Плоскость X0Z- опорная база

Матрица столбец на 1 элемент.

Т.5

→

• Плоскость X0Y-опорная база

Матрица столбец на 1 элемент.

Т.6

→

Правило 6 точек. Для того чтобы забазировать деталь необходимо лишить её 6 степеней подвижности, необходимо и достаточно наличие 6 опорных точек которые располагаются на 3 базовых поверхностях.

Классификация баз по отнимаемым степеням подвижности.

номер	Базовая поверхность	Степень подвижности Смещение (С) поворот (П)	Примечание
1	установочная	Отнимает 1С 2 П	1+2+3 образуют 1 схему (Базирование по 3-м плоскостям.)
2	направляющая	Отнимает 1С 1П
3	опорная	Отнимает 1С или 1 П
4	Двойная опорная	Отнимает 2С 0П	4+1+3 образует 2 схему (Базирование с использованием двойной опорной базы)
5	Двойная направляющая	Отнимает 2 С 2 П	5+3 образует 3 схему (Базирование с использованием двойной направляющей базы)

Классификация баз по конструктивному исполнению.

1. Конструктивно оформленные (явные базы) поезд со шёл с рельс то он дальше не поедет

2. Конструктивно неоформленные (скрытые базы) метро едет в туннеле.

Под скрытой базой понимается координатная плоскость асимметрии или точка мысленно проводимые по нормали к конструктивно оформленным базам для доведения общего числа опорных точек до 6.

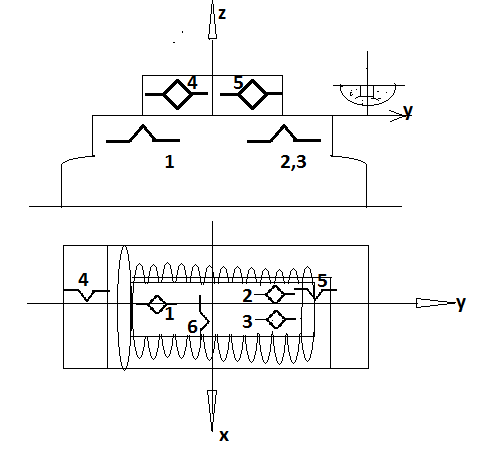

Пример скрытых баз при базировании деталей типа плитка на магнитном столе, на операции плоского шлифования.

• Плоскость X0Y в точке 1,2,3 конструктивно оформлена установочная база.

• Плоскость Y0Z- в точке 4,5 скрытая направляющая база, которая определяет положения заготовки вдоль оси магнитного стола.

• Плоскость X0Z скрытная опорная база точка 6 определяет положение заготовки по центру стола.

Вот пример скрытых баз.
