- •Дефекты кристаллического строения металлов.
- •4. Объёмные дефекты.
- •Фазовый состав сплавов.
- •Правило фаз (закон Гиббса) и правило определения состава и количества фаз (правило отрезков).
- •Р авновесная диаграмма состояния сплавов, образующих твердые растворы с неограниченной растворимостью.
- •Диаграмма состояния сплавов, компоненты которых ограниченно растворимы в твердом состоянии и образуют эвтектику.
- •Компоненты и фазы в системе железо-углерод.
- •Диаграмма Fе – Fе3с. Основные области и линии
- •Фазы и структуры углеродистых сталей в твердом состоянии.
- •Разновидности чугунов и их свойства.
- •Основные цели термической обработки металлических сплавов.
- •Отжиг 1 -го рода для уменьшения напряженней
- •Рекристаллизационный отжиг. Влияние нагрева на структуру и свойства деформируемого металла.
- •Отжиг 2-го рода. Фазовые превращения при нагреве сталей.
- •Аустенитное зерно.
- •Превращение (распад) аустенита при медленном охлаждении.
- •Диаграмма изотермического распада аустенита эвтектоидной стали.
- •Термокинетическая диаграмма распада аустенита (непрерывное охлаждение),
- •Отжиг 2-го рода доэвтектоидных сталей.
- •Сфероидизирующий отжиг заэвтектоидных сталей (инструментальный).
- •Закалка сталей. Условия проведения закалки.
- •Мартенсит. Изменение свойств при закалке на мартенсит.
- •Температуры мартенситного превращения
- •Изменение свойств стали при закалке на мартенсит
- •Способы закалки. Дефекты закалки
- •Бейнитное превращение. Механические свойства стали с бейнитной структурой.
- •Отпуск закаленных сталей, его параметры.
- •Структура и свойства отпущенной при разных температурах стали.
- •Прокаливаемость стали. Влияние прокаливаемости на свойства стали.
- •Химико-термическая обработка сталей и ее назначение. Основные методы насыщения и стадии хто.
- •Цементация сталей. Механизм образования, строение и свойства цементованного слоя.
- •Способы цементации.
- •Термическая обработка цементованных изделий.
- •Контроль качества цементованных изделий.
- •Нитроцементация и цианирование. Особенности совместной диффузии в стали с и n.
- •Структура и свойства нитроцементованного слоя. Дефекты нитроцементации.
- •Азотирование стали. Формирование диффузионного слоя и его строение.
- •Легированные стали. Цели легирования. Маркировка.
- •Влияние легирующих элементов на полиморфное превращение железа. Фазы в легированной стали.
- •В свободном состоянии.
- •В форме растворов в железе.
- •Влияние легирующих элементов на превращения в сталях.
- •Классификация легированных сталей.
- •Машиностроительные (конструкционные) стали.
- •Требования предъявляемые к подшипникам. Классификация подшипниковых сталей.
- •Улучшаемые конструкционные легированные стали.
- •Пружинные конструкционные стали.
- •Высокопрочные конструкционные стали.
- •Износостойкая аустенитная сталь.
- •С тали для строительных конструкций.
- •Дефекты легированных сталей.
- •Коррозионностойкие стали ферритного, мартенситного и аустенитного класса.
- •Инструментальные материалы. Стали для режущего инстумента.
- •Быстрорежущие стали. Термическая обработка быстрорежущих сталей.
- •Спеченные твердые сплавы.
- •Стали для измерительных инструментов.
- •Штамповые стали.
- •Полиморфизм металлов.
- •54.Постоянные примеси сталей
- •56. Обратимая и необратимая отпускная хрупкость.
- •57. Классификация алюминиевых сплавов.
- •58. Деформируемые алюминиевые сплавы и их термическая обработка.
- •59. Литейные и ковочные алюминиевые сплавы.
- •60. Спеченные алюминиевые сплавы.
- •61. Титан и его сплавы. Термическая обработка титановых сплавов.
- •62. Медь и её сплавы. Общая характеристика и классификация медных сплавов.
- •63. Бронзы – состав, свойства.
- •64. Латуни – состав, свойства.
- •65. Характеристика и классификация композиционных материалов.
Структура и свойства нитроцементованного слоя. Дефекты нитроцементации.
При оптимальных условиях проведения нитро цементации и термообработки структура поверхностного слоя должна состоять из мартенсита, небольшого количества карбо нитридов и остаточного аустенита. Структура сердцевины должна состоять в основном из малоуглеродистого мартенсита и небольшого количества остаточного аустенита. В поверхностном слое количество аустенита допускается 25..30%. При оптимальном соотношении структурных составляющих в поверхностном слое повышается предел выносливости при изгибе, износостойкость, контактная выносливость по сравнению с цементованным слоем.

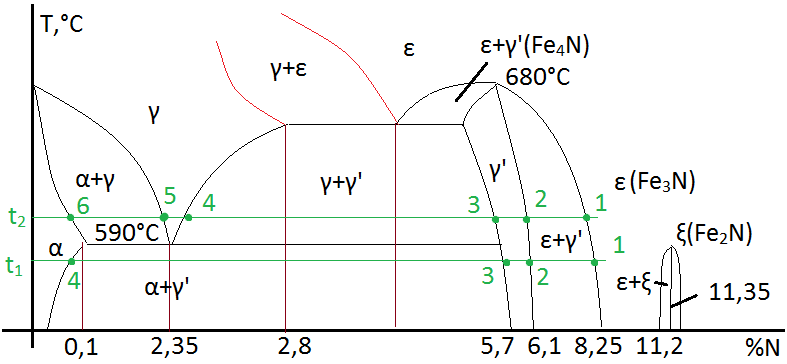

Более высокая износостойкость обеспечивается карбо нитридной фазой. При увеличении количества остаточного аустенита износостойкость снижается. Так же большое влияние оказывает размер аустенитного зерна. Показатели механических свойств достигаются только при оптимальном для данной стали содержании углерода и азота в поверхностном слое: 0,8..1%С, 0,1..0,35%N. При более низкой концентрации углерода в поверхностном слое могут образовываться нитриды легирующих элементов (например Cr, Mn, Ti, Mo), и вследствие этого происходит обеднение азотом и легирующими элементами аустенита. При последующей закалке аустенит будет претерпевать частичный распад с образованием троостита. Иногда это может происходить на всю протяжённость нитро цементованного слоя. Является дефектом. В результате может быть снижена прочность, пластичность и вязкость стали.Nдолжно быть не меньше 0,1% для устранения вредного влияния внутреннего окислениязёрен, но и не больше 0,35%, иначе образуется в слое тёмная составляющая – поры, заполненные графитом или остатком карбидов или карбидо-нитридных фаз. Образование тёмной составляющих связано с деозотированием поверхности диффузионного слоя в процессе нитро цементации в атмосфере с высоким азотным потенциалом.
При увеличении продолжительности нитро цементации происходит удаление с поверхностного слоя азота. Процесс диазотирования определяется взаимодействием между азотом, углеродом и фазами нитроцементованного слоя. Тёмная составляющая возникает в результате диссоциации нитридных фаз при замещении их карбидами, окислении и графитизации карбидов. Из-за большой термодинамической устойчивости карбидов по сравнению с нитридами и карбо нитридами углерод вытесняет из них азот, что приводит к возникновению молекулярного азота, выход его в атмосферу и возникновение пор. Одновременно в присутствии кремния и кислорода протекает процесс графитизации и окисления карбидов, отсюда поры заполнены графитом и оксидами Cr, Mn, Si. Тёмная состовляюшая резко снижает предел выносливости и другие механические свойства. Устранить тёмную составляющую нельзя, только предотвратить. Для предотвращения рекомендуется снижать количество аммиака. Подача аммиака в зону насыщения должна быть не ранее, чем за 2..2,5 часа до закалки, чтобы исключить стадию диозотирования поверхностных зон. Допускается балл тёмной составляющей 1..4. Если тёмная составляющая распространяется на всю глубину слоя (балл 9..10) – это брак. Твёрдость поверхности 68..64 HRC, середины 30..35 HRC.
