Апаратура 10base-fl (оптоволоконний кабель)

Застосування оптоволоконного кабелю в Ethernet крім забезпечення повної гальванічної розв'язки комп'ютерів мережі, дозволило збільшити довжину сегмента й істотно підвищити стійкість передачі.

Передача інформації йде по двох оптоволоконних кабелях, передаючим сигнали в різні боки. Стандарт 10BASE FL забезпечує зв'язок між двома комп'ютерами, між двома репітерами або між комп'ютером і репітером.

Стандарт гарантує довжину оптоволоконного зв'язку між репітерами (репітерними повторювачами) до 1км при загальній довжині мережі не більш 2500м.

Максимальна відстань між комп'ютером і концентратором - 2000 м. Максимальне число репітерів (репітерних концентраторів) між будь-якими комп'ютерами мережі-4.

Максимальна довжина оптоволоконного кабелю 10BASE-FL, що з'єднує репітерні концентратори (репітери) з комп'ютерами, не повинно перевищувати 400 метрів. До всіх сегментів можуть підключатися комп'ютери.

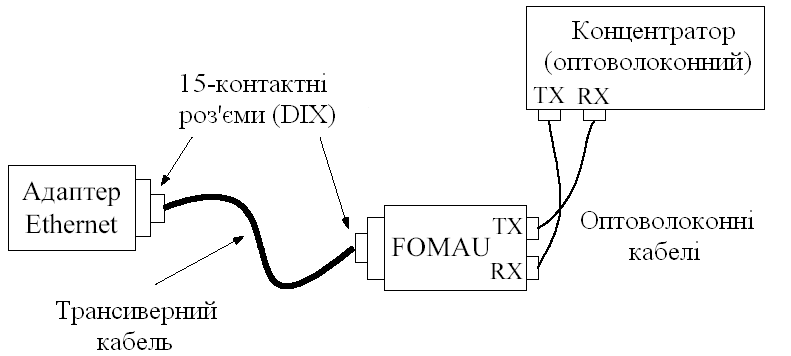

Апаратура 10BASE-FL має подібність як з апаратурою 10BASE5 (застосовуються зовнішні трансивери з'єднані з адаптером трансиверний кабелем), так і з апаратурою 10BASE-T (застосовуються топології типу "Пасивна зірка» і два різноспрямованих кабеля). Схема з'єднання мережевого адаптера і концентратора показана на рис. 3.7.

Рисунок 3.7– Схема з'єднання мережевого адаптера і концентратора

Мінімальний набір обладнання для з'єднання оптоволоконним кабелем двох комп'ютерів містить у собі такі елементи:

- Два мережевих адаптера з трансиверними роз'ємами;

- Два оптоволоконних трансивера (FOMAU);

- Два трансиверних кабеля;

- Два оптоволоконних кабелі з ST-роз'ємами на кінцях.

Вибір конфігурації Ethernet

Дотримання числових обмежень, встановлених для різних стандартів фізичного рівня мережі Ethernet, гарантує коректну роботу мережі.

Правила "5-4-3" для коаксіальних мереж і "4-х хабів" для мереж на основі витої пари і оптоволокна не тільки дають гарантії працездатності мережі, але і залишають великий "запас міцності" мережі.

Для мереж, що складаються із змішаних кабельних систем, на які правила про кількість повторювачів не розраховані, необхідно проводити додаткові розрахунки.

Щоб мережа Ethernet, що складається із сегментів різної фізичної природи, працювала коректно, необхідне виконання чотирьох основних умов:

- Кількість комп'ютерів в мережі не більше 1024;

- Максимальна довжина кожного фізичного сегмента не більш величини, визначеної у відповідному стандарті фізичного рівня;

- Час подвійного обороту сигналу між двома найбільш віддаленими один від одного комп'ютерами мережі не більше 575 бітових інтервали;

- Скорочення міжкадрового інтервалу при проходженні послідовності кадрів через всі повторювачі повинно бути не більше, ніж 49 бітових інтервали.

Дотримання цих вимог забезпечує коректність роботи мережі навіть у випадках, коли порушуються прості правила конфігурування, визначають максимальну кількість повторювачів і загальну довжину мережі в 2500 м.

Розрахунок часу подвійного обороту сигналу

Модель, що застосовується для оцінки конфігурації Ethernet, заснована на підрахунку часових характеристик даної конфігурації. У ній застосовується дві системи розрахунків: одна передбачає обчислення подвійного (кругового) часу проходження сигналу по мережі, а інша - перевірку допустимості одержуваного (міжкадрового) тимчасового інтервалу. При цьому розрахунки в обох системах розрахунків ведуться для найгіршого випадку.

При першій системі розрахунків використовуються такі поняття, як "Початковий сегмент", "проміжний сегмент" і "кінцевий сегмент".

Зазначимо, що проміжних сегментів може бути декілька, а початковий і кінцевий сегменти при різних розрахунках можуть мінятися місцями.

Для розрахунків використовуються величини затримок, представлені в таблиці 3.1.

Таблиця 3.1 – Величини затримок для розрахунку часу обороту сигналу

Тип сегменту Ethernet	Макс. довжина, м	Початковий сегмент		Проміжний сегмент		Кінцевий сегмент		Затримка на метр довжини
		to	tm	to	tm	to	tm	t1
10BASE5	500	11,8	55,0	46,5	89,8	169,5	212,8	0,0866
10BASE2	185	11,8	30,8	46,5	65,5	169,5	188,5	0,1026
10BASE-T	100	15,3	26,6	42,0	53,3	165,0	176,3	0,1130
10BASE-FL	2000	12,3	212,3	33,5	233,5	156,5	356,5	0,1000
FOIRL	1000	7,8	107,8	29,0	129,0	152,0	252,0	0,1000
AUI (>2м)	2+48=50	0	5,1	0	5,1	0	5,1	0,1026

Примітка. Замтримки подані у бітових інтервалах.

Розрахунок зводиться до наступного:

1. У мережі виділяється шлях найбільшої довжини;

2. Якщо довжина сегмента не максимальна, то розраховується подвійний (круговий) час проходження в кожному сегменті виділеного шляху по формулою:

ts = L · t1 + t0, (3.1)

де L - довжина сегмента в метрах (при цьому треба враховувати тип сегмента: початковий, проміжний або кінцевий);

3. Якщо довжина сегмента максимальна, то з таблиці для нього береться величина затримки tm;

4. Сумарна величина затримок усіх сегментів виділеного шляху не повинна перевищувати 575 бітових інтервалів;

5. Потім необхідно виконати ті ж дії для зворотного напрямку обраного шляху (тобто, вважаючи кінцевий сегмент початковим, і навпаки);

6. Якщо затримки в обох випадках не перевищують 575 бітових інтервалів, то мережа працездатна.

Якщо у вибраній вами конфігурації мережі шлях найбільшої довжини не настільки очевидний, то подібні розрахунки необхідно зробити для всіх шляхів, які претендують на найбільшу затримку сигналу. У будь-якому випадку подвійного часу проходження відповідно до стандарту недостатньо, щоб зробити остаточний висновок про працездатність мережі.
