3. Розрахунок живильних ємкостей
Живильні ємності можуть виконуватися у вигляді ящика, спільного для всіх висівних апаратів (у сівалках з невеликими міжряддями); або у вигляді окремої банки на кожен висівний апарат (у широкорядних сівалках). Насіннєві ящики зернових сівалок мають прямокутне січення у верхній частині і трапецевидне в нижній частині. Нахил стінок в нижній частині виконано під кутом, який більший кута тертя зерна об стінку, для того, щоб зерно зсипалось під дією власної ваги. В середині ящиків можуть бути зворушувачі або струшувачі. Витікання насіння або добрив із живильних ємкостей під дією власної ваги підлягає закону руху сипких середовищ і складається з ряду етапів, які схематично показано на рис. 5.4. Спочатку витікає насіння центрального над отвором стовпа, починаючи з верхнього шару, а потім насіння бокових шарів, починаючи від верхнього. Внаслідок цього утворюється лунка, яка поступово опускається. Кінець витікання характеризується опусканням лунки до дна. Насіння, яке залишилось, буде знаходитись під кутом обвалення, і його витікання через отвір може бути лише примусовим.
Рис. 5.4. Схема витікання насіннєвого матеріалу з бункера крізь круговий (квадратний) отвір
Робочий об’єм насіннєвого ящика сівалки визначається за формулою:
,
де – максимальна довжина гону, на який розраховується сівалка, м;
–ширина захвату сівалки, м;
– норма висіву, кг/га;
– об’ємна маса посівного матеріалу, кг/м3;
– коефіцієнт використання об’єму ящика;
- кількість насіннєвих ящиків на сівалці.
Чим більший робочий об’єм ящика, тим менше зупиняється агрегат для його заправки і, отже, тим більша продуктивність агрегату. Як правило, розрахунок використовують на таку довжину , щоб посівний агрегат міг працювати без заправки 2 години.
Довжина ящика визначається за залежністю
,
де – ширина міжрядь, м;
– кількість сошників, що обслуговуються даним насіннєвим ящиком.
У такому випадку площа поперечного січення ящика становитиме
.
Мінімальний (критичний) розмір отвору насіннєвого ящика для витікання добре сипкого насіння розраховують за формулами, отриманими О.М. Семеновим:
для кругового отвору:
,
для квадратного отвору:
,
де - радіус кола отвору, мм;
- товщина насіння, мм;
- ширина насіння, мм;
- сторона квадрату отвору, мм.
Лекція № 6 Розрахунок картоплесаджалок
Технологічний розрахунок картоплесаджалки
Робочий процес картоплесаджалки можна розділити на дві основні фази:
створення рівномірного потоку бульб, що відбираються з бункера і подаються в сошник;
утворення сошником борозни, вкладання на її дно бульб і закриття їх ґрунтом.
Також одночасно в сошник можуть подаватись мінеральні чи органо-мінеральні добрива.
Вихідними даними для технологічного розрахунку картоплесаджалки є загальна кількість бульб , яка повинна бути висаджена на гектарі поля, а також схема розташування бульб. При ширині міжрядь та розрахунковій віддалі між бульбами у рядку
.
У випадку коли посадка здійснюється за схемою м, м кількість бульб, що висаджується на 1 га становитиме штук, у випадку коли м, м - штук. А для отримання найбільш продуктивної асиміляційної поверхні листового апарату рослин картоплі у 40-45 тис. м2 на 1 га площі необхідно висаджувати 70-75 тис. бульб. У той же час як посадковий матеріал найчастіше використовують бульби з масою 25-80 грамів. У такому випадку норма посадки картоплі (у кг/га) при штук на га буде коливатись у межах кг/га, тому при розрахунку технологічних параметрів картоплесаджалки доцільно за вихідний параметр приймати загальну кількість бульб , яка повинна бути висаджена на гектарі поля. Далі на основі прийнятого вибирають схему посадки, тобто ширину міжрядь та віддаль між бульбами у рядку .
На даному етапі розвитку техніки найбільшого розповсюдження у картоплесаджалках знайшли садильні апарати транспортерно-ложечкового типу (рис.6.1). Тяговими елементами у таких апаратах можуть бути як транспортерна стрічка так і ланцюг.

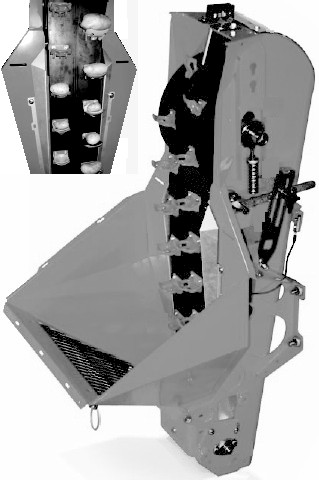

Рис.6.1. Садильний апарат фірми GRIMME |
,
де - діаметр привідного барабана чи ділильного кола привідної зірочки, м;
- крок розташування ложечок на транспортері, м.
А секундна кількість висаджених картоплин складатиме
,
де - частота обертання вала привідного барабана чи привідної зірочки транспортера, об/хв.
Оскільки привід транспортерно-ложечкового са-дильного апарату здійснюється від опорно-привідних коліс, то частоту обертання вала привідного барабана чи привідної зірочки транспортера можна визначити за формулою:
,
де - загальне передатне відношення привода від опорно-приводного колеса до вала привідного барабана чи привідної зірочки транспортера;
- поступальна швидкість руху саджалки, м/с;
- коефіцієнт ковзання опорно-привідних коліс;
- радіус опорно-привідного колеса, м.
Тоді із (6.3) з урахуванням (6.4) отримаємо
,
де - радіус привідного барабана чи ділильного кола привідної зірочки, м
У той же час секундна кількість картоплин, яка повинна бути висаджена одним апаратом для забезпечення необхідної кількості бульб на гектарі поля, складатиме
.
Або з урахуванням виразу (6.1)
.
Прирівнюючи праві частини виразів (6.5) та (6.7) запишемо
.
Після перетворень отримуємо
.
Даний вираз дозволяє розрахувати загальне передатне відношення привода від опорно-приводного колеса до вала привідного барабана чи привідної зірочки транспортера при якому забезпечуватиметься вибрана віддаль між бульбами у рядку.
