4.3.2. Двухступенчатые соосные редукторы
Далее приводятся справочные данные по редукторам двух фирм, с помощью которых достигается соосное положение ГД (вала отбора его мощности) и валопровода.

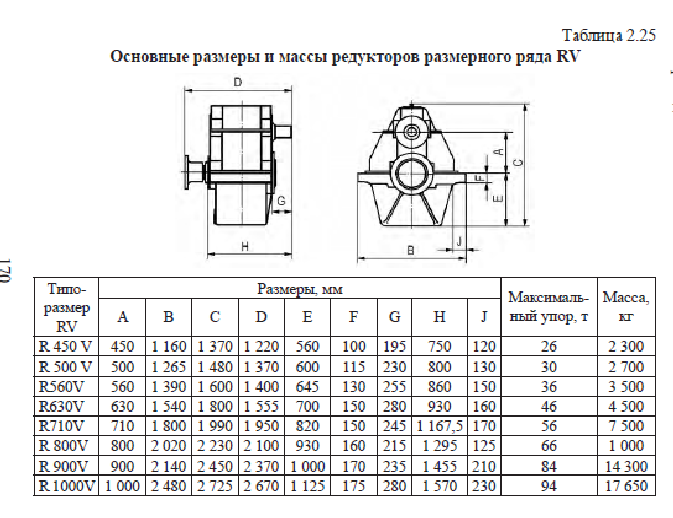

Рис. 4.21. Общий вид и размеры редукторов типа RV
Таблица 4.3
Основные размеры, масса и допустимый максимальный упор редукторов типа rv
Типо-размер |
Размеры, мм |
Максималь-ный упор, тс |
Масса, кг |
||||||||
A |
B |
C |
D |
E |
F |
G |
H |
J |
|||
R450V |
450 |
1160 |
1370 |
1220 |
560 |
100 |
195 |
750 |
120 |
26 |
2300 |
R500V |
500 |
1265 |
1480 |
1370 |
600 |
115 |
230 |
800 |
130 |
30 |
2700 |
R560V |
560 |
1390 |
1600 |
1400 |
645 |
130 |
255 |
860 |
150 |
36 |
3500 |
R630V |
630 |
1540 |
1800 |
1555 |
700 |
140 |
280 |
930 |
160 |
46 |
4500 |
R710V |
710 |
1800 |
1990 |
1950 |
820 |
150 |
245 |
1167 |
1700 |
56 |
7500 |
R800V |
800 |
2020 |
2230 |
2100 |
9300 |
160 |
215 |
1295 |
185 |
66 |
10000 |
R900V |
900 |
2140 |
2450 |
2370 |
10000 |
170 |
235 |
1455 |
210 |
84 |
14300 |
R1000V |
1000 |
2480 |
2725 |
2670 |
1125 |
175 |
280 |
1570 |
230 |
94 |
17650 |
Редукторы типа HSC фирмы «Таске». Передачи типа HSC выпускаются десяти размеров, основные геометрические характеристики и массы которых приводятся в табл. 4.4.
Выбор соответствующего размера редуктора производится по диаграмме (рис. 4.22). Общий вид и основные размеры редукторов HSC приведены на рис. 4.23.
Шестерни редуктора имеют косозубое зацепление. Особенности конструкции опорных и главных упорных подшипников такие же, как у передач типа HSU.
Корпус отливается из серого чугуна, однако по желанию заказчика может быть выполнен стальным сварным.
Масляный насос навешен на промежуточный (верхний) вал редуктора с кормового его конца.
Редукторы типа RC фирмы MWD. Соосные передачи данной фирмы поставляются восьми размеров. Массы, размеры и допускаемые упоры гребных винтов для редукторов данного ряда представлены в табл. 4.5. Общий вид и основные размеры редукторов приведены на рис. 4.24.
